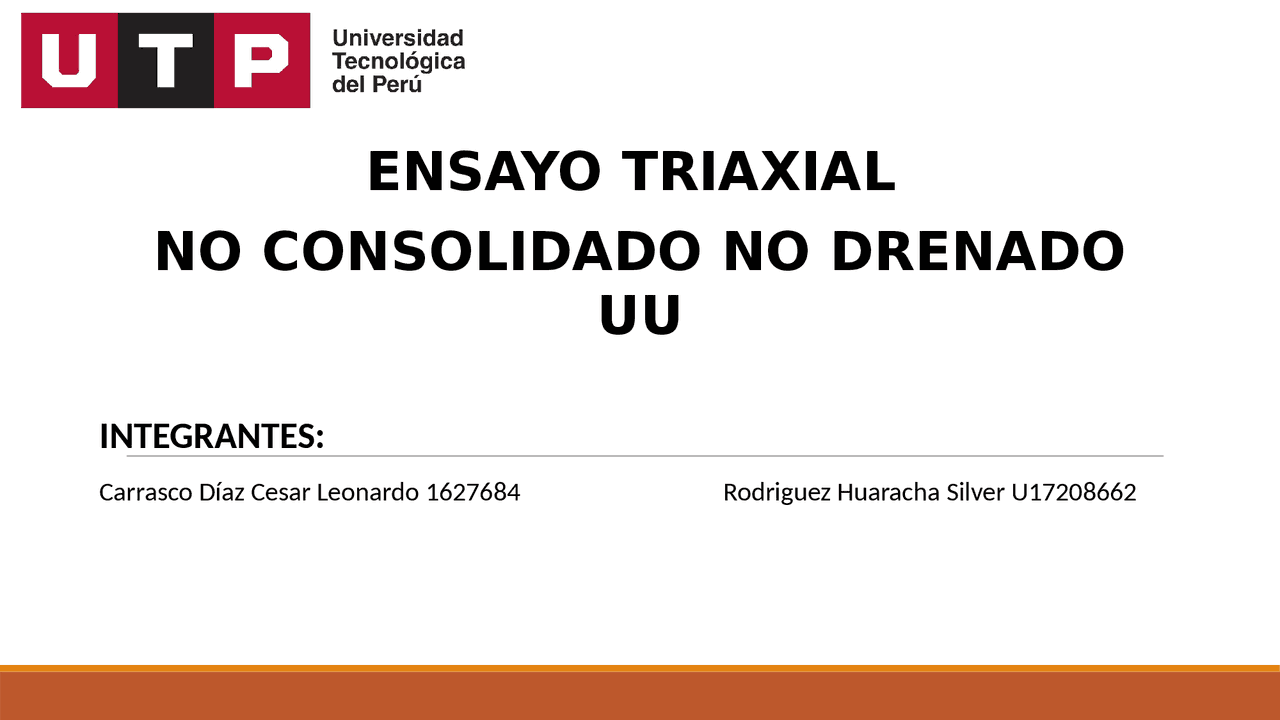

ENSAYO TRIAXIAL

NO CONSOLIDADO NO DRENADO

UU

INTEGRANTES:

Carrasco Díaz Cesar Leonardo 1627684 Rodriguez Huaracha Silver U

INTRODUCCIÓN

Como sabemos en la actualidad conocer las propiedades del suelo es muy

importante, y uno de estos es el esfuerzo cortante en los suelos siendo el

más importante en la ingeniería geotécnica. Según Valerio O. (2011), la

prueba de ensayo triaxial es uno de los métodos más confiables para

determinar los parámetros de la resistencia al cortante.

El uso de pruebas triaxiales en laboratorios de suelos, arroja resultados

mas precisos y realistas en la obtención de los parámetros de resistencia al

corte y del suelo, dándonos opción de conocer en forma mas completa las

características mecánicas de un suelo.

MARCO REFERENCIAL

Este ensayo se encuentra normalizado por:

NTP 339.

ASTM D

MATERIALES Y EQUIPOS

Molde y Anillo

Membrana de caucho

Piedra porosa

Circulo de Vinillo

Gel (grasa de alto vacío)

PROCEDIMIENTO

PREPARACIÓN DE (03) MUESTRAS

El suelo: Se prepara 3 especímenes de suelo arcilloso

El molde y el anillo: En esta etapa primero se debe preparar el

molde, juntar las 2piezas más la base, y asegurar.

Además, revisar que este molde esté libre de impurezas y/o

superficies que no pertenezcan al suelo de prueba.

INSTALACIÓN

Con el espécimen encerrado en la membrana de

caucho, la cual está sellada a la tapa y a la base del

espécimen y ubicado en la celda, ensamble la celda

triaxial. Lleve el pistón de carga axial en contacto

con la tapa del espécimen varias veces, para

permitir el asentamiento y alineamiento apropiado

del pistón con la tapa.

Durante este procedimiento, cuide de no aplicar al

espécimen un esfuerzo desviador que exceda del 0 .5% de

la resistencia a la compresión estimada. Si el peso del

pistón es suficiente para aplicar un esfuerzo desviador

que exceda del 0 .5% de la resistencia a la compresión

estimada, el pistón deberá estar fijado por encima de

la tapa del espécimen después de chequear el

asentamiento y el alineamiento y dejarlo fijado hasta la

aplicación de la presión de la celda.

Ajuste el dispositivo de mantenimiento y medición

de presión, a la presión de la celda deseada, y

aplique la presión al fluido de la celda.

Si el dispositivo de medición de la carga axial es colocado

afuera de la celda triaxial, la presión de la celda

producirá sobre el pistón una fuerza hacia arriba

que reaccionará contra el dispositivo de carga axial.

En este caso comience la prueba con el pistón

ligeramente sobre la tapa del espécimen y antes que el

pistón esté en contacto con la tapa del espécimen, mida y

registre la fricción inicial del pistón y empuje hacia arriba

producido por la presión de la celda y después corrija la

carga axial medida, o ajuste el dispositivo de medición de

carga axial para compensar por la fricción y el empuje.

Retiro de la muestra

Se debe retirar la membrana de

caucho.

El retiro de la muestra es de forma

sencilla, puesto que no es un ensayo

consolidado drenado.

VENTAJAS

 El proceso de rotura es rápido.

 Se estudia una muestra de suelo inalterada, no se permite la consolidación de la muestra.

 Nos indica los parámetros de resistencias al corte (Ø y C).

 No es forzada a inducir una falla sobre un plano determinado.

 Nos indica en que plano fallará, este será una superficie débil relacionada con la característica natural del suelo.

 Tenemos el control sobre el drenaje (no se drena en triaxial UU).

 Se puede hallar los cambios de esfuerzos y los cambios volumétricos que se da en la muestra.

 Los esfuerzos aplicados en la prueba de compresión son una aproximación de aquellas que ocurre in situ.

RECOMENDACIONES

Es conveniente considerar y valorar la opción de la saturación de los especímenes en pruebas como las

no consolidadas no drenadas, especialmente si se está al frente de suelos tropicales

Es importante tener especial cuidado de concentrar y medir las presiones requeridas, ya sean presiones

de cámara como contrapresiones, en sus respectivos componentes y luego transferirlas a los

especímenes de forma gradual, para que la muestra se altere lo menos posible

Finalmente, una manipulación adecuada de las muestras, mínimo contacto con las mismas, tanto en su

moldeo/ remoldeo como en su colocación en las cámaras, y una prevención extrema en la pérdida de

humedad de los especímenes, son fundamentales como punto de partida para un óptimo desempeño del

ensayo a ejecuta
