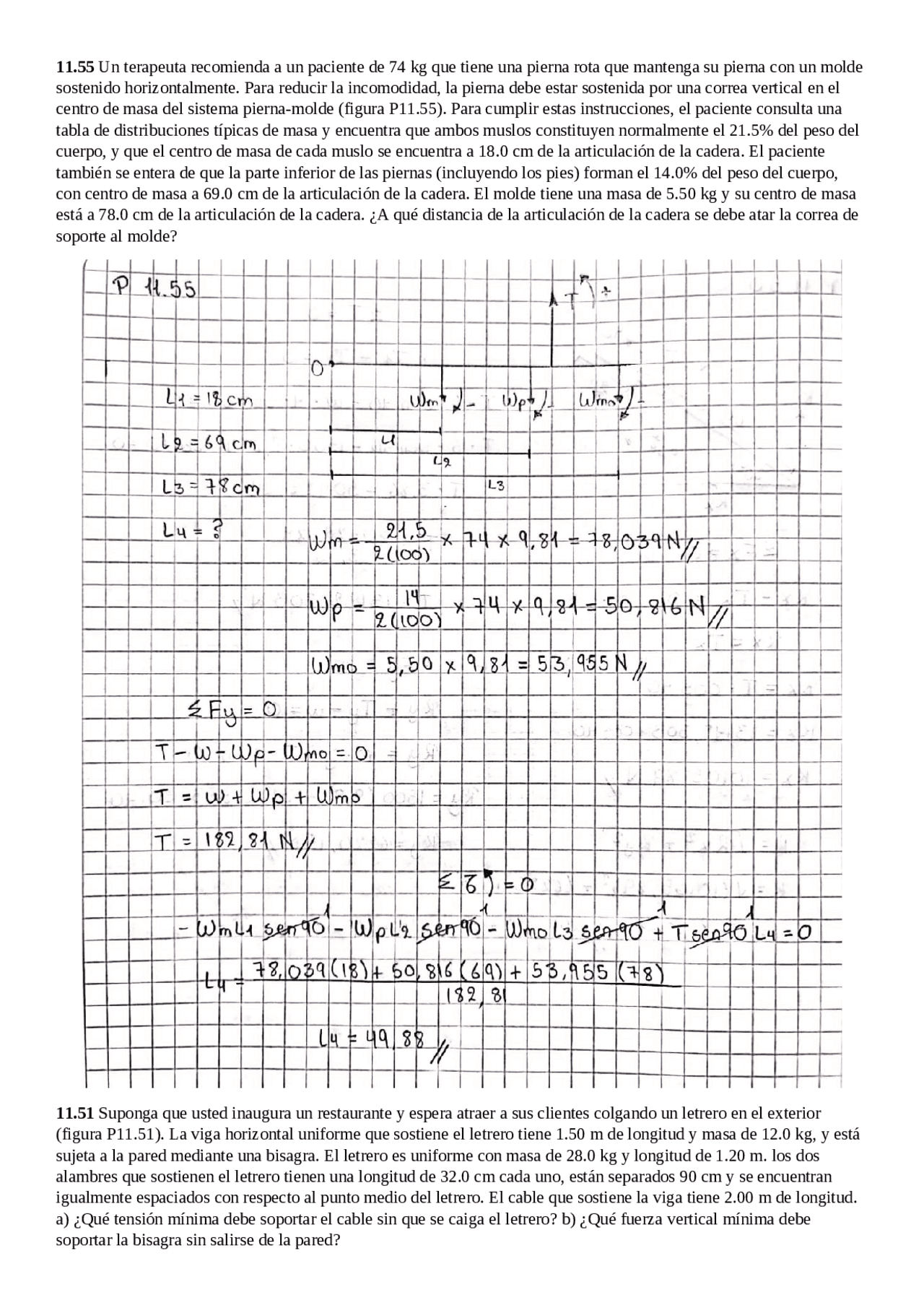

11.55 Un terapeuta recomienda a un paciente de 74 kg que tiene una pierna rota que mantenga su pierna con un molde
sostenido horizontalmente. Para reducir la incomodidad, la pierna debe estar sostenida por una correa vertical en el
centro de masa del sistema pierna-molde (figura P11.55). Para cumplir estas instrucciones, el paciente consulta una
tabla de distribuciones típicas de masa y encuentra que ambos muslos constituyen normalmente el 21.5% del peso del
cuerpo, y que el centro de masa de cada muslo se encuentra a 18.0 cm de la articulación de la cadera. El paciente
también se entera de que la parte inferior de las piernas (incluyendo los pies) forman el 14.0% del peso del cuerpo,
con centro de masa a 69.0 cm de la articulación de la cadera. El molde tiene una masa de 5.50 kg y su centro de masa
está a 78.0 cm de la articulación de la cadera. ¿A qué distancia de la articulación de la cadera se debe atar la correa de
soporte al molde?
11.51 Suponga que usted inaugura un restaurante y espera atraer a sus clientes colgando un letrero en el exterior
(figura P11.51). La viga horizontal uniforme que sostiene el letrero tiene 1.50 m de longitud y masa de 12.0 kg, y está
sujeta a la pared mediante una bisagra. El letrero es uniforme con masa de 28.0 kg y longitud de 1.20 m. los dos
alambres que sostienen el letrero tienen una longitud de 32.0 cm cada uno, están separados 90 cm y se encuentran
igualmente espaciados con respecto al punto medio del letrero. El cable que sostiene la viga tiene 2.00 m de longitud.
a) ¿Qué tensión mínima debe soportar el cable sin que se caiga el letrero? b) ¿Qué fuerza vertical mínima debe
soportar la bisagra sin salirse de la pared?
