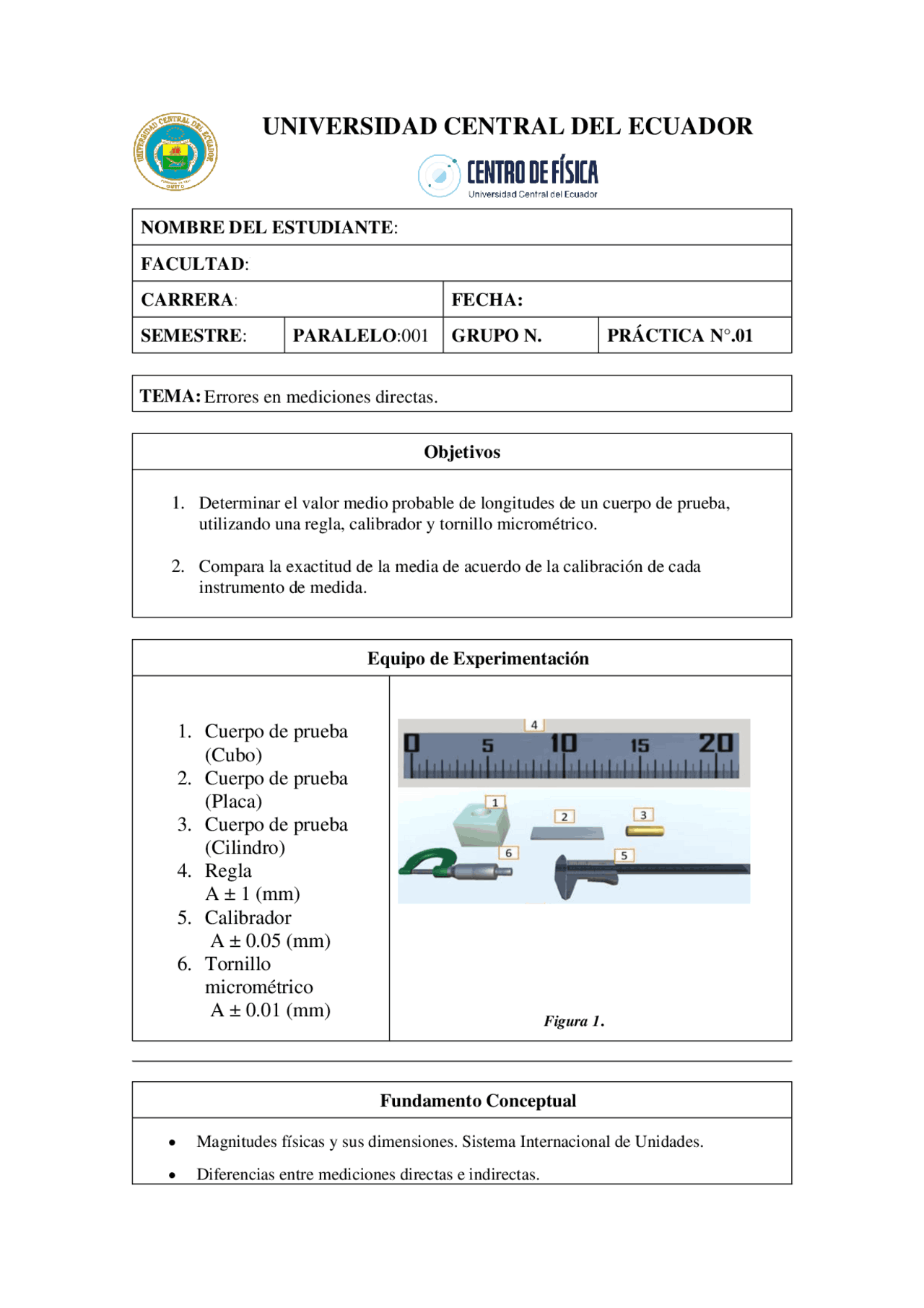

UNIVERSIDAD CENTRAL DEL ECUADOR
NOMBRE DEL ESTUDIANTE : Soria Paredes Nelson Patricio
FACULTAD :Facultad de Ingeniería Ciencias Físicas y Matemática
CARRERA : Computación FECHA: 11 - 06 - 2021
SEMESTRE : 2 PARALELO : 001 GRUPO N. PRÁCTICA N °. 01
Objetivos
1. Determinar el valor medio probable de longitudes de un cuerpo de prueba,
utilizando una regla, calibrador y tornillo micrométrico.
2. Compara la exactitud de la media de acuerdo de la calibración de cada
instrumento de medida.
Equipo de Experimentación
1. Cuerpo de prueba
(Cubo)
2. Cuerpo de prueba
(Placa)
3. Cuerpo de prueba
(Cilindro)
4. Regla
A ± 1 (mm)
5. Calibrador
A ± 0.05 (mm)
6. Tornillo
micrométrico
A ± 0.01 (mm)
Figura 1****.
Fundamento Conceptual
- Magnitudes físicas y sus dimensiones. Sistema Internacional de Unidades.
- Diferencias entre mediciones directas e indirectas.
TEMA: Errores en mediciones directas.
- Valor medio probable y valor verdadero de una magnitud.
- Error relativo.
- Exactitud y precisión.
- Instrumentos de medida y su apreciación.
Procedimiento
1. Medir con la regla largo, ancho y espesor del cuerpo de prueba, repetir 5 veces y
registrar los valores en la Tabla 1.
2. Medir con el calibrador por cinco veces el largo, ancho y espesor del cuerpo de
prueba y registrar los valores en la Tabla 2.
3. Medir con el tornillo micrométrico por cinco veces el espesor y registrar los valores
en la Tabla 3.
Registro de Datos
Tabla1 - Cubo
Regla
x1 x2 x3 x4 x
(m) (m) (m) (m) (m)
Largo 0,059 0,059 0,060 0,059 0,
Ancho 0,052 0,052 0,053 0,052 0,
Espesor 0,041 0,041 0,041 0,041 0,
Diámetro 0,025 0,025 0,025 0,025 0,
Tabla1 - Placa
Regla
x1 x2 x3 x4 x
(m) (m) (m) (m) (m)
Largo 0,100 0,101 0,100 0,100 0,
Ancho 0,031 0,032 0,031 0,032 0,
Espesor 0,003 0,003 0,003 0,003 0,
Tabla1 - Cilindro
Regla
x1 x2 x3 x4 x
(m) (m) (m) (m) (m)
Altura 0,049 0,050 0,049 0,049 0,
Diámetro 0,014 0,015 0,015 0,016 0,
Tabla3 - Cubo
Tornillo Micrométrico
x1 x2 x3 x4 x
(m) (m) (m) (m) (m)
Cuestionario
1. Encontrar el valor medio probable y error medio probable para cada
magnitud.
Valor medio probable
1
2
3
𝑛
Error medio probable
1
2
3
𝑛
a. Mediciones con el flexómetro.
Cubo
Largo
Ancho
= 𝑥̅ = 0 ,0524m
Espesor
Diámetro
Largo
𝑒 =
|− 0 , 0002 | + |− 0 , 0002 | + | 0 , 00079 | + |− 0 , 0002 | + | 0 , 0002 |
5
=
𝑒 = 0 , 00032 𝑚
Ancho
𝑒 = 0 ,00048m
Espesor
Diámetro
Placa
Largo
Ancho
Espesor
Largo
Ancho
Ancho
𝑥̅ =
0 , 05159 + 0 , 05162 + 0 , 05161 + 0 , 05172 + 0 , 05170
5
= 𝑥̅ = 0 , 051648 𝑚
Espesor
𝑥̅ =
0 , 04044 + 0 , 04047 + 0 , 04053 + 0 , 04064 + 0 , 04066
5
= 𝑥̅ = 0 , 040548 𝑚
Diámetro
𝑥̅ =
0 , 02430 + 0 , 02466 + 0 , 02466 + 0 , 02430 + 0 , 02450
5
= 𝑥̅ = 0 , 024456 𝑚
Profundidad
𝑥̅ =
0 , 02635 + 0 , 02655 + 0 , 02635 + 0 , 02631 + 0 , 02630
5
= 𝑥̅ = 0 , 026372 𝑚
Largo
Ancho
Espesor
Diámetro
Profundidad
Placa
Largo
𝑥̅ =
0 , 10110 + 0 , 10135 + 0 , 10111 + 0 , 10121 + 0 , 10111
5
= 𝑥̅ = 0 , 101176 𝑚
Ancho
𝑥̅ =
0 , 03065 + 0 , 03040 + 0 , 03053 + 0 , 03057 + 0 , 03041
5
= 𝑥̅ = 0 , 030512 𝑚
Espesor
𝑥̅ =
0 , 00211 + 0 , 00222 + 0 , 00231 + 0 , 00238 + 0 , 00220
5
= 𝑥̅ = 0 , 002244 𝑚
Largo
Ancho
Espesor
Cilindro
Altura
𝑥̅ =
0 , 04883 + 0 , 04885 + 0 , 04865 + 0 , 04852 + 0 , 04865
5
= 𝑥̅ = 0 , 0487 𝑚
Diámetro
Diámetro
2. Comparar la exactitud de las mediciones realizadas con la regla,
calibrador y tornillo micrométrico, ¿con cuál de estos instrumentos se
obtiene un valor más cercano al verdadero y por qué?
Al tomar medidas de los objetos con diferentes instrumentos y compararlos,
nos damos cuenta que el tornillo micrométrico, nos da un valor más cercano a
el real, esto debido a la apreciación del instrumento, ya que trabaja con más
decimales comparado con los otros instrumentos.
Conclusiones
- Usando cualquier instrumento de medida no se puede obtener medidas exactas, ya que hay
instrumentos como mayor o menor error que otras.
- Finalmente, al utilizar las medidas obtenías y aplicar algunas formulas nos da a entender que
el valor que obtendremos de cierta forma solo va hacer una medida aproximada del valor real,
ya que las mediciones tomadas estarán afectadas por algún error.
Bibliografía
Lleó A. y Lleó E. (Ed. Diaz de Santos). (2008). Gran manual de magnitudes físicas y sus unidades.
Recuperado:
www.diazdesantos.es/ediciones (España) E-mail:[email protected]
