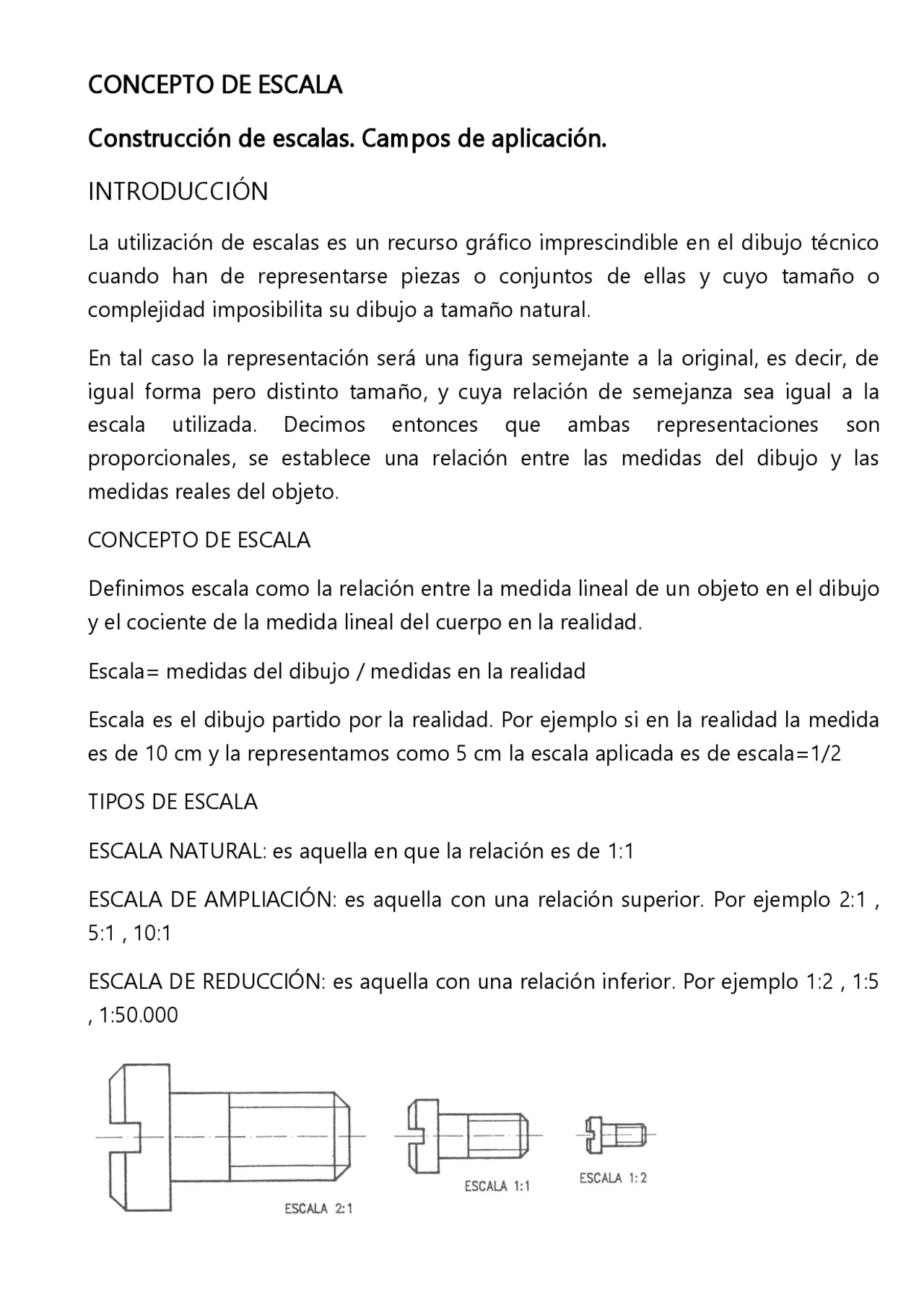

CONCEPTO DE ESCALA
Construcción de escalas. Campos de aplicación.
INTRODUCCIÓN
La utilización de escalas es un recurso gráfico imprescindible en el dibujo técnico cuando han de representarse piezas o conjuntos de ellas y cuyo tamaño o complejidad imposibilita su dibujo a tamaño natural.
En tal caso la representación será una figura semejante a la original, es decir, de igual forma pero distinto tamaño, y cuya relación de semejanza sea igual a la escala utilizada. Decimos entonces que ambas representaciones son proporcionales, se establece una relación entre las medidas del dibujo y las medidas reales del objeto.
CONCEPTO DE ESCALA
Definimos escala como la relación entre la medida lineal de un objeto en el dibujo y el cociente de la medida lineal del cuerpo en la realidad.
Escala= medidas del dibujo / medidas en la realidad
Escala es el dibujo partido por la realidad. Por ejemplo si en la realidad la medida es de 10 cm y la representamos como 5 cm la escala aplicada es de escala=1/
TIPOS DE ESCALA
ESCALA NATURAL: es aquella en que la relación es de 1:
ESCALA DE AMPLIACIÓN: es aquella con una relación superior. Por ejemplo 2:1 , 5:1 , 10:
ESCALA DE REDUCCIÓN: es aquella con una relación inferior. Por ejemplo 1:2 , 1: , 1:50.
NORMAS
Según las normas UNE se designa con la palabra Escala y sólo se podrá omitir cuando no haya posibilidad de confusión. No es correcto E= 1:2. La relación numérica puede anotarse como 1:2 o 1/2 pero nunca como ½.
Si hay varias escalas se colocará la principal y las demás junto a las piezas o detalles correspondientes.
Sobre un plano dibujado a escala, las cifras de cota que se ponen son siempre las reales, es decir las cifras reales de la pieza.
En general todo será dibujado a escala. Las cotas que no estén dibujadas a escala se deben subrayar.
La escala no influye a la representación de los ángulos.
ELECCIÓN DE LA ESCALA
Viene determinada por la complejidad del objeto y la finalidad del dibujo. Habrá que tener en cuenta la apreciación visual mínima que es de 0,25 mm. Si para la representación de una pequeña parte de un objeto se hace necesaria una escala mayor que la principal del dibujo, esta se representará en una vista o corte auxiliar con otra escala.
ESCALA GRÁFICA
La construcción de una escala gráfica es el fin de toda búsqueda de escalas. Representamos sobre una tira de papel las medidas de la escala que deseemos. Por ejemplo, si tenemos un escalímetro de 1:50. Cada unidad de medida de nuestra escala equivale a 50 del objeto representado.
CONSTRUCCIÓN DE UNA ESCALA
Los procedimientos numéricos para las escalas son válidos pero lentos, por ello se sustituye por un procedimiento gráfico, es decir, la construcción de una escala gráfica con la escala deseada.
Sobre el lado de un ángulo colocamos la escala 1:1, con el compás bajamos el valor que deseemos y cortamos. Este punto tendrá el valor de la escala. Con el uso del teorema de Thales terminamos la escala.
Forma habitual de representar este tipo de escalas
CAMBIO DE ESCALA
Dado un dibujo a escala 3:5, dibujarla a escala 1:2. El procedimiento que
se sigue es el mismo ya explicado. Sobre la recta s se obtiene se obtiene
la escala 3:5 y sobre la recta t la escala 1:2. Una vez construido el
trazado, la escala de la recta s servirá para medir sobre el dibujo dado y
la escala 1:2 de la recta t para medir sobre el nuevo dibujo.
ESCALA TRASVERSAL
Es similar a la anterior pero se trata de una escala de mayor exactitud,
de tal forma que tengamos medidas de dos decimales.
Se dibuja la escala tal y como se explicó anteriormente. Se ensancha de
una altura cualquiera, dicha altura se divide en 10 partes (recordemos
que la contraescala también tiene 10 divisiones) y se une el punto 0
inferior con 1 superior, el 1 con el 2 y así sucesivamente.
Con el compás tomamos la medida y la colocamos sobre el escalímetro,
sobre las líneas horizontales; buscamos la medida que más se acerque.
La línea horizontal nos da el primer decimal y la vertical el segundo
REGLAS DE ESCALAS
Con el fin de no tener que realizar nosotros mismos nuestras escalas,
existen en el mercado unas reglas con las escalas más usadas aunque
sólo de reducción.
Las dos principales tipos de reglas de escalas son:
Regla de abanico, formada por un conjunto de rejillas flexibles unidas
por uno de sus extremos, cada una de las cuales tiene dos escalas
distintas en cada cara.
Escalímetro, regla de sección triangular con 6 escalas, dos en cada
arista.
CAMPO DE APLICACIÓN DE LAS ESCALAS
En general todo tipo de aplicación práctica que se requiera representar
un objeto a un tamaño distinto al que tiene en la realidad obliga obliga
a utilizar una escala.
En arquitectura e ingeniería se usan escalas entre 1:50 y 1:500 , para
detalles entre 1.20 y 1:
En topografía y urbanismo se usan de 1:100 y 1:50.
En dibujo mecánico, según el tamaño, se usan de 5:1 y 1:
EJERCICIO: En un folio construye un escalímetro de 10 unidades a la
escala 5:2 para realizar el siguiente dibujo a escala.
