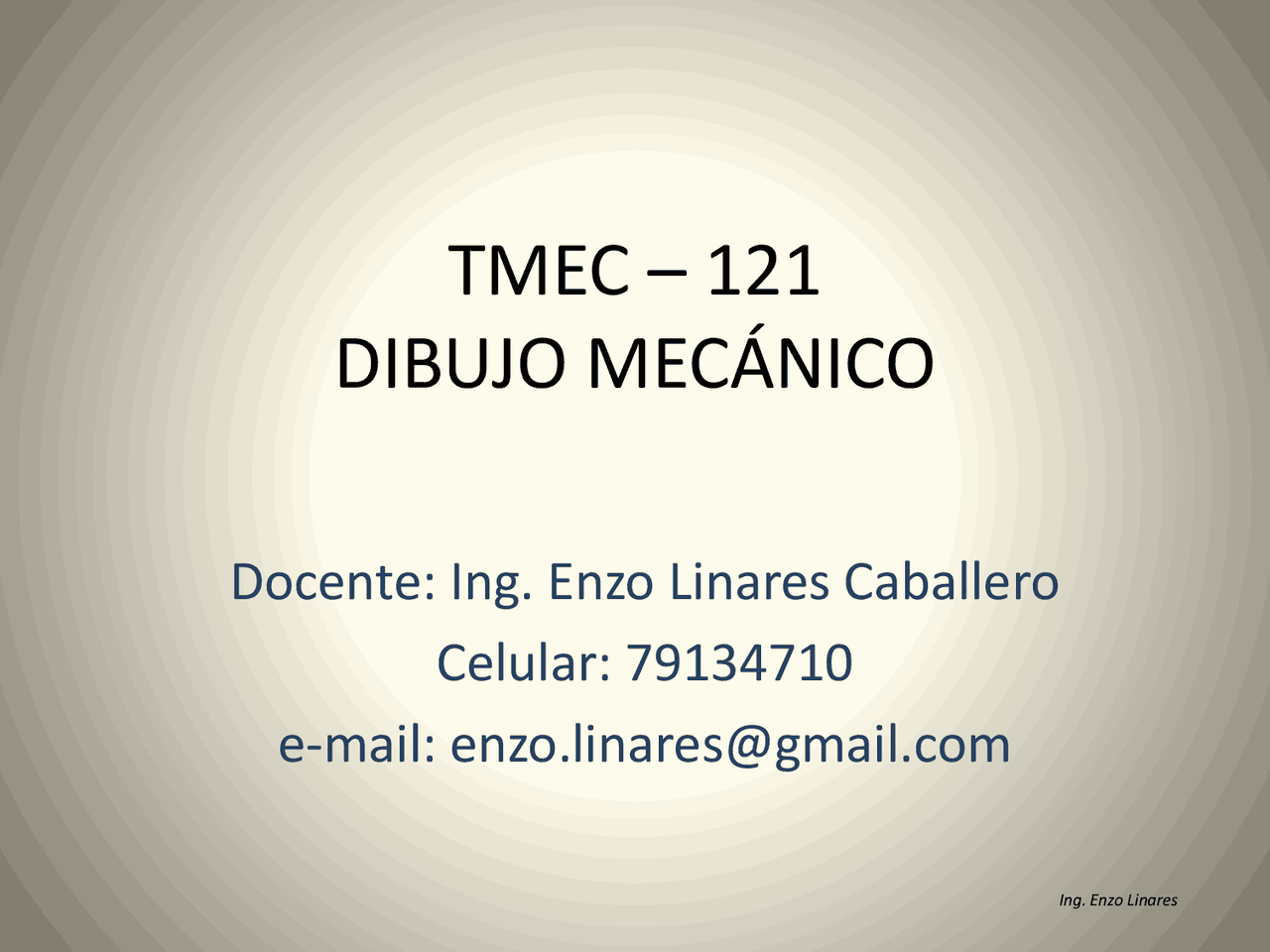

TMEC – 121

DIBUJO MECÁNICO

Docente: Ing. Enzo Linares Caballero

Celular: 79134710

e-mail: [email protected]

TMEC – 121 DIBUJO MECÁNICO

CONTENIDO ANALÍTICO

CAPITULO 1 INTRODUCCIÓN, ESCALA

CAPITULO 2 FORMATOS DE HOJAS DE DIBUJO, PLEGADOS

CAPITULO 3 VISTAS, VISTAS AUXILIARES

CAPITULO 4 VISTAS EN CORTE O SECCIONES

CAPITULO 5 ACOTACIONES Y NOTAS

CAPITULO 6 TOLERANCIAS Y AJUSTES, ACABADOS SUPERFICIALES

CAPITULO 7 DIBUJO NORMALIZADO DE ELEMENTOS ROSCADOS

CAPITULO 8 DIBUJO NORMALIZADO DE ENGRANAJES

CAPITULO 9 DIBUJO NORMALIZADO DE MUELLES Y RESORTES HELICOIDALES

CAPITULO 10 SIMBOLOGÍA EN SOLDADURA

CAPITULO 11 PLANOS DE CONJUNTO O MONTAJE Y DESPIECE O DETALLE

TMEC – 121 DIBUJO MECÁNICO

BIBLIOGRAFÍA

• SISTEMAS Y TOLERANCIAS H. Suarez.
• DIBUJO DE INGENIERÍA. Thomas French y Charles J. Vierck, editorial MCGraw-Hill, 3ra edición, 1981.
• GEOMETRÍA DESCRIPTIVA. Alejandro Miranda, editorial Espamir, 2002.
• ENGINEERING DRAWING AND DESIGN. Cecil Jensen, editorial MCGraw-Hill, 2008.
• ELEMENTOS DE MÁQUINAS. Pascual Pezzano, editorial Atenea.
• TECNOLOGÍA DE MÁQUINAS Y HERRAMIENTAS. Pascual Pezzano, editorial Atenea.
• DESENHISTA DE MÁQUINAS. Francesco Provenza, editora Provenza, 1991.
• PROJETISTA DE MÁQUINAS. Protec, Francesco Provenza, editora Provenza, 1996.
• DISEÑO DE ELEMENTOS DE MÁQUINAS. Virgil Moring Faires, editorial Montaner y Simón, cuarta edición.

Qué es el Dibujo Técnico? El dibujo es un medio de expresión utilizado por el hombre para desarrollar su actividad creadora y de comunicación. Cuando alguien quiere transmitir un recado, puede utilizar la palabra o expresar sus pensamientos en un papel en forma de gráficos. Cuando alguien diseña, pasa sus pensamientos en un papel en forma de diseño. Desde épocas muy antiguas, el diseño es una forma importante de comunicación, esta representación gráfica trajo grandes contribuciones para la comprensión de la Historia, porque por medio de los diseños hechos por los pueblos antiguos, podemos conocer la técnica utilizada por ellos, sus habitantes y sus ideas.

Qué es el Dibujo Técnico? DIBUJO INDUSTRIAL: Es utilizado para representar tanto las instalaciones fijas o móviles de tipo mecánico, eléctrico, electrónico, como los distintos componentes de cada una de ellas. El dibujo industrial permite a los ingenieros y proyectistas traducir sus proyectos y cálculos sobre un documento gráfico, sirve de intermediario entre los técnicos que conciben un aparato y aquellos que lo realizan.

Qué es el Dibujo Técnico? Diseño de las cavernas de Skavberg (Noruega) del período mesolítico ( 6000 – 4500 A.C.) Representación esquemática de la figura humana.

Qué es el Dibujo Técnico? Diseñado por Miguel Angelo Buonarroti ( 1475 – 1564 ). Aquí la representación del cuerpo humano transmite la idea de volumen.

Qué es el Dibujo Técnico? Estos ejemplos de representación gráfica son considerados diseños artísticos, lo contrario es un Diseño Técnico que es también una forma de representación gráfica usadas para ilustrar instrumentos de trabajo como máquinas, piezas y herramientas. En los diseños artísticos se representa ideas y sentimientos de manera personal, es decir refleja el gusto y sensibilidad del artista. En el Diseño Técnico se debe transmitir con exactitud todas las características del objeto que se representa, para conseguir esto el Diseñador debe seguir reglas establecidas previamente llamadas NORMAS TÉCNICAS, de esta manera los elementos de diseño técnico son NORMALIZADOS. La normalización es una actividad colectiva encaminada a establecer soluciones a situaciones repetitivas. Las NORMAS son documentos técnicos con las siguientes características:

• Contienen especificaciones técnicas de aplicación voluntaria.
• Son elaboradas por consenso de las partes interesadas:

Geometría Descriptiva Correspondió al brillante matemático Gaspard Monge ( 1746 – 1818 ) organizar y desarrollar la ciencia del dibujo técnico, que el mismo llamó geometría descriptiva. Monge desarrolló la ciencia de la geometría descriptiva a finales del siglo XVIII. Esta es la base de todos los tipos de representaciones tridimensionales sobre medios bidimensionales empleados en la actualidad. Los procedimientos de dibujo han cambiado de manera drástica, evolucionando desde instrumentos como la regla T hasta la máquina de dibujo y de aquí al DISEÑO Y DISEÑO ASISTIDO POR COMPUTADORA (CAD).

Croquis:

CLASIFICACIÓN DE LOS DIBUJOS

DIBUJO

Es una forma de comunicar y documentar ideas, en general es cualquier representación gráfica.

CLASIFICACIÓN DE LOS DIBUJOS

BOSQUEJO

Es un dibujo que se realiza a mano alzada, representa una idea o solución de algún problema.

CLASIFICACIÓN DE LOS DIBUJOS

ESQUEMA

Es un dibujo realizado con instrumentos, donde se representan elementos en forma simbólica o simplificada. Esquema del sistema de alcantarillado

CLASIFICACIÓN DE LOS DIBUJOS

DIAGRAMAS

Es la representación simplificada de dos o más elementos que interactúan entre sí. Existen diagramas ,eléctricos, hidráulicos, etc.
