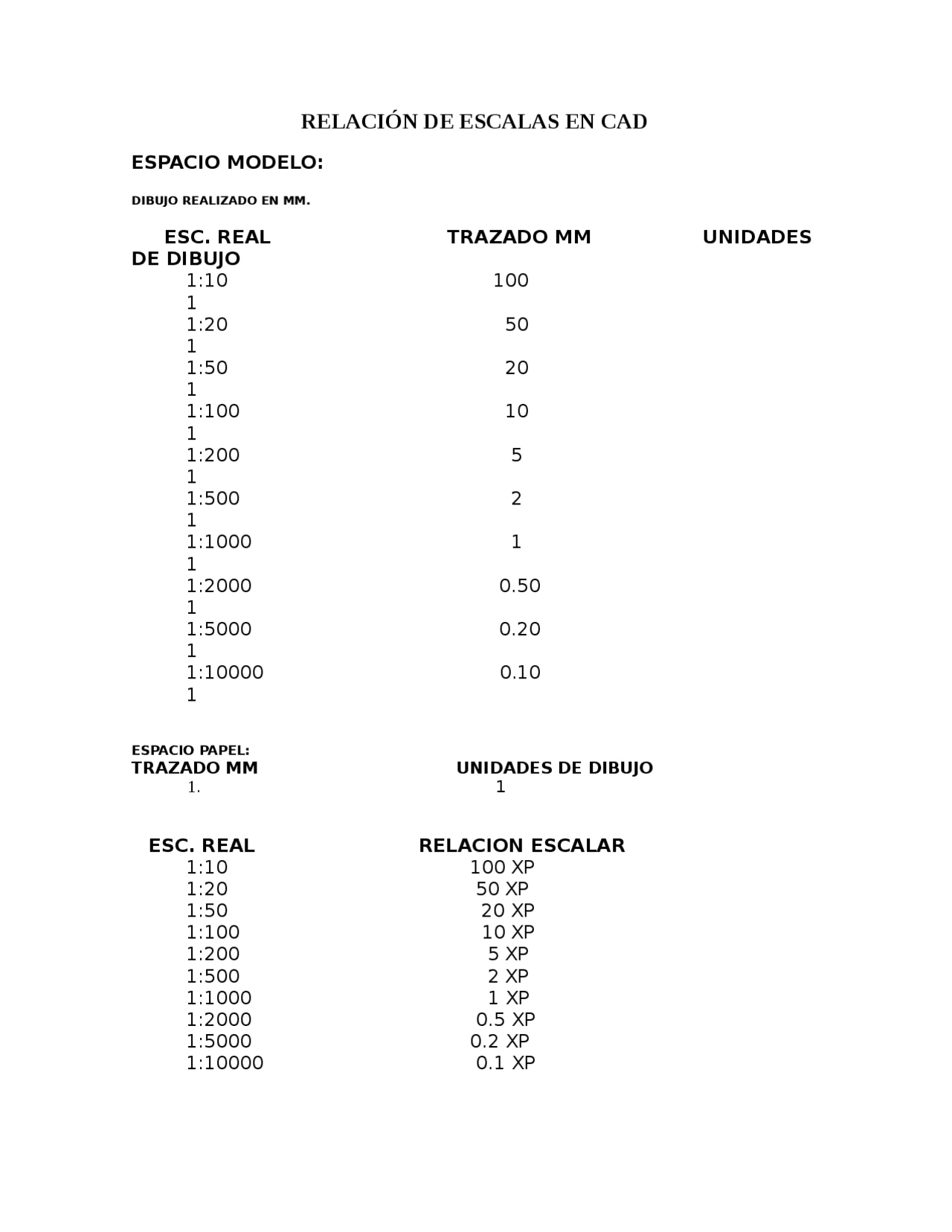

RELACIÓN DE ESCALAS EN CAD
ESPACIO MODELO:
DIBUJO REALIZADO EN MM.
ESC. REAL TRAZADO MM UNIDADES
DE DIBUJO
1:10 100
1
1:20 50
1
1:50 20
1
1:100 10
1
1:200 5
1
1:500 2
1
1:1000 1
1
1:2000 0.50
1
1:5000 0.20
1
1:10000 0.10
1
ESPACIO PAPEL:
TRAZADO MM UNIDADES DE DIBUJO
1. 1
ESC. REAL RELACION ESCALAR
1:10 100 XP
1:20 50 XP
1:50 20 XP
1:100 10 XP
1:200 5 XP
1:500 2 XP
1:1000 1 XP
1:2000 0.5 XP
1:5000 0.2 XP
1:10000 0.1 XP
