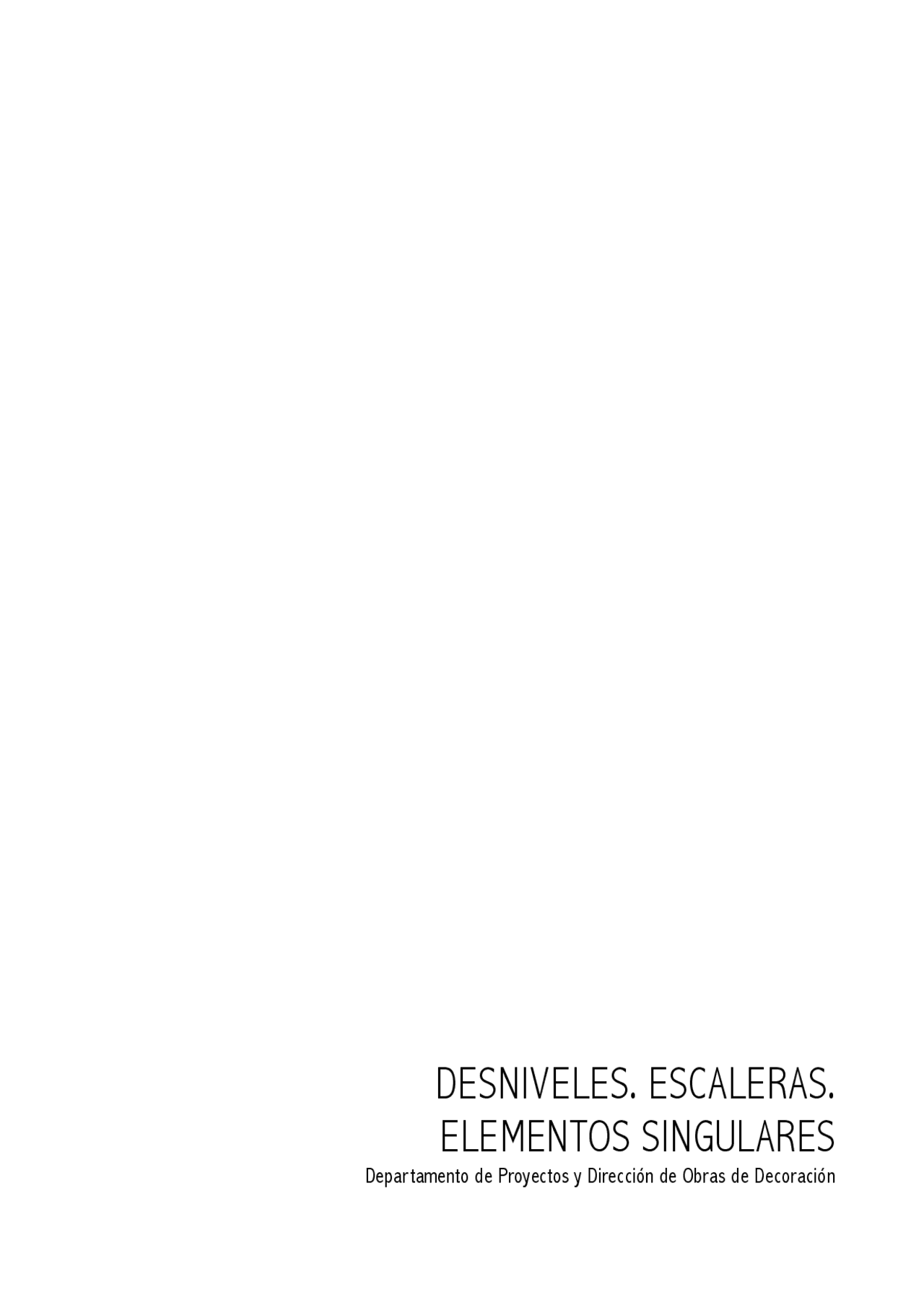

DESNIVELES. ESCALERAS.

ELEMENTOS SINGULARES

Departamento de Proyectos y Dirección de Obras de Decoración

ÍNDICE

1. INTRODUCCIÓN

2. EVOLUCIÓN HISTÓRICA

3. GENERALIDADES

4. REQUISITOS GENERALES

5. TIPOS DE TRAZADO

6. PENDIENTE DE LAS ESCALERAS

7. REPRESENTACIÓN EN LOS PLANOS

8. BASES DE DISEÑO

9. ANCHURA ÚTIL

10. CONSTRUCCIÓN DE ESCALERAS

11. ESCALERAS REALES

12.EJERCICIOS

Si encontramos una superficie grande en la mitad de la escalera la denominamos meseta o descansillo. Según el código de accesibilidad el numero máximo de peldaños sin meseta es de 12.

REQUISITOS GENERALES

Las escaleras han de ser de utilización cómoda por su pendiente y su anchura útil de paso, deben garantizar una utilización segura, tanto por la forma de la escalera, el pasamanos y la barandilla y por la elección del revestimiento superior, que ha de ser antideslizante. También deben cumplir las normas de seguridad, incendio, accesibilidad, iluminación, ventilación, etc. La escalera debería corresponder en cuanto a diseño y lenguaje formal al resto del edificio.

TIPOS DE TRAZADO

Las escaleras pueden responder a trazados de eje rectilíneo, curvo o combinado de ambos, como es el caso de las compensadas. Los trazos mas corrientes son: Escalera de un solo tramo: Se utiliza en el interior de edificios privados, es poco corriente porque no se deben poner más de 12 peldaños seguidos, lo que normalmente no da para salvar una altura entre pisos. Escalera de dos tramos de ida y vuelta: Se utiliza en edificios de varias plantas, ya que el acceso y la llegada se realiza por el mismo frente, lo que constituye el rellano de cada piso.

Escalera de dos tramos en ángulo recto: Se puede utilizar dentro de edificios particulares, accediendo y saliendo por puntos distintos, permiten un buen aprovechamiento del espacio. Escalera de tres tramos: Sería una solución análoga a la de ida y vuelta, pero con un hueco de escalera mas amplio. Escalera de cuatro tramos: Es una variante de la anterior pero con un cuerpo de escalera cuadrado. Escalera imperial: Es un caso especial con una gran meseta central y bifurcación en el segundo tramo de subida.

Anchura útil de una escalera: CTE-DB-SU La de las escaleras protegidas y sus rellanos han de ser de un metro como mínimo. En edificios con dos viviendas como máximo o en el interior de viviendas, basta con una anchura de 80 cm. En las escaleras con poco uso y en aquellas que no conducen a salas de permanencia habitual, se admiten anchuras inferiores.

PENDIENTE DE LAS ESCALERAS

El que una escalera sea cómoda y segura depende de su pendiente o relación de dimensiones de los peldaños, es decir, de la relación entre la tabica y la huella de los mismos. Sirve de base a la determinación de tales relaciones la longitud media del paso de un hombre adulto, que en terreno plano y caminando lentamente es de 60 a 65 cm. Una subida o rampa mientras no pase de unos 15 grados, es relativamente cómoda de subir y la longitud del paso se acomoda individualmente a la inclinación, las pendientes mas fuertes requieren la formación de escalones, sobre todo para bajar, de manera que el pié pueda ser apoyado con la indispensable seguridad. Suponiendo que los escalones han de salvar un desnivel de 17 cm cada uno, la longitud del paso ( cm) debe reducirse 2x17=34cm de manera que quedará en 63-34=29cm que será el avance del que sube, considerado en la proyección horizontal. Considerando el problema de un modo general se tendrá:

Formula del paso medio o de Blondel

Según una investigación acerca de la seguridad contra accidentes, con huellas de más de 32 cm es fácil, al bajar, tropezar con el tacón del zapato en el borde del peldaño anterior. En los de menos de 26 cm ya no puede sentarse el pie de una manera completa. Las proporciones mas favorables, en las que se alcanza la subida con el mínimo de fatiga, son la de los peldaños de 17/29 cm.

2T + H = 63 cm

Siempre que haya que adaptarse de las proporciones ideales, debería guardarse la llamada:

Regla de la Comodidad

Si nos apartamos de los valores ideales (17/29) puede ofrecer ventaja seguir un camino intermedio:

Fórmula de la seguridad

Ahora destacamos qué dice el CTE respecto de las proporciones de las escaleras: En las escaleras de varios tramos, deben conservarse las mismas proporciones de peldaños en todos los tramos, e incluso la forma de la escalera y las longitudes de los tramos deberían ser uniformes para ofrecer seguridad en caso de huida.

REPRESENTACIÓN EN LOS PLANOS

Como una escalera siempre enlaza dos plantas y únicamente el primer peldaño del tramo correspondiente debería figurar en la planta dibujada, en tanto que el último corresponde ya que a la planta superior inmediata, se divide la escalera aproximadamente por la línea de altura media entre ambos pisos y se marca la divisoria por una línea oblicua. Así pues, en la planta de un piso se indica también la entrada del tramo de escalera que va hacia arriba y la salida al tramo que va hacia abajo. La dirección de subida se señala con una flecha y la entrada por un pequeño circulo. La numeración de los peldaños parte del nivel del terreno de la planta baja, que se marca con 0 y el primer peldaño se marca con un 1. La acotación se basa en marcar las dimensiones de los descansillos, la anchura del ojo de la escalera y las dimensiones totales de la caja de la escalera.

H - T = 12 cm

T + H = 46 cm

H=28 cm mínimo

T=13 cm mínimo / 18,5 cm máximo

54 cm <= 2T +H <= 70 cm

BASES DE DISEÑO

La siguiente lista puede ser de ayuda al diseñar y proyectar una escalera.

1. Función y uso. Si son edificios públicos, hospitales, teatros, etc. o edificios comerciales, tiendas, talleres, etc. o edificios residenciales, viviendas uno familiares, etc.
2. Usuarios. Trabajadores, visitantes, minusválidos, niños, ancianos, etc.
3. Función de la escalera en el edificio. Si es necesaria o secundaria o de emergencia, etc.
4. Situación de la escalera en el edificio.
5. Frecuencia de utilización.
6. Materiales de construcción.
7. Seguridad de uso y aislamiento acústico.
8. Normas técnicas que conciernen a las escaleras. Así como las normas o reglas de construcción.
9. Normas legales.

ANCHURA ÚTIL

Escaleras protegidas [CTE DB-SI] pág. 823 Resto de escaleras [CTE DB-SU] pág. 912 La anchura mínima es:

• 0,80 m. en escaleras previstas para 10 personas, como máximo, y estas sean usuarios habituales de la misma.
• 1,20 m. en uso docente, en zonas de escolarización infantil y en centros de enseñanza primaria, así como en zonas de publico de uso Publica Concurrencia y Comercial.
• en uso Hospitalario, 1,40 m. en zonas destinadas a pacientes internos o externos.
• 1,00 metro en el resto de los casos.

CONSTRUCCIÓN DE ESCALERAS

Peldaños apoyados El apoyo puede consistir en paredes, zancas o losas. El apoyo sobre zancas puede hacerse tanto por un solo lado como por los dos. Las zancas van de descansillo a descansillo o de una pared de la caja de escalera a la pared opuesta.

• Peldaños de piedra artificial. Se fabrican con dos clases de hormigón: el de la capa exterior y el del núcleo interior. La capa exterior se hace con una mezcla de piedra triturada (caliza, granito, travertino, etc.) aglomerada con cemento. Las superficies externas son pulidas mecánicamente y las molduras o fajas estrechas se pulen a mano para hacer desaparecer la capa superficial de cemento y se logran superficies lisas y brillantes. Estos peldaños son mas económicos; pueden ir armados; se pueden fabricar con los orificios para la colocación de las barandillas lo que en conjunto les hace mas funcionales que los de piedra natural.

• Escaleras ensambladas La mayor parte de las escaleras de madera se constr uyen ensambladas. En este tipo de construcción, tanto las huellas como las tabicas van ensambladas en las zancas. Gracias a la ligazón y trabado de las zancas, huellas y tabicas, toda la escalera forma una sola unidad, que trabaja conjuntamente. La madera empleada tiene que estar perfectamente seca para evitar que los peldaños se alabeen o sufran deformaciones.

• Escaleras a la inglesa En estas escaleras van colocadas las huellas de los peldaños encima de las zancas. Huellas y tabicas recortan la zanca, que recibe el nombre de "zanca a la inglesa" o "de cremallera" con lo cual su resistencia queda reducida.
• Huellas y tabicas Suelen ser de Roble o Haya por su mayor resistencia al desgaste. Debe estar la madera bien seca y carecer de nudos. En escaleras ensambladas se introducen en la zanca de 15 a 20 mm. El espesor de las huellas entre 40 y 50 mm. Las tabicas de unos 20 mm. La tabicas deben introducirse en la cara inferior de las huellas.
• Zancas Pueden ser "zancas de pared" o "zancas al aire". En escaleras normales se da a la zanca de pared un grueso de 4 a 6 cm. y a la zanca al aire un grueso de 6 a 8 cm.

El exceso de recubrimiento superior e inferior suele ser de 4 a 5 cm. medido perpendicularmente a los bordes de la zanca. Las dos zancas van unidas con tirantes roscados cada 3 o 5 peldaños. En la parte del apoyo inferior de las zancas al aire se coloca el pilarote de entrada, que sirve de apoyo a la barandilla.

• Cubillos Se denominan cubillos las piezas curvas que sirven para enlazar dos zancas al aire que van en distintas direcciones.
