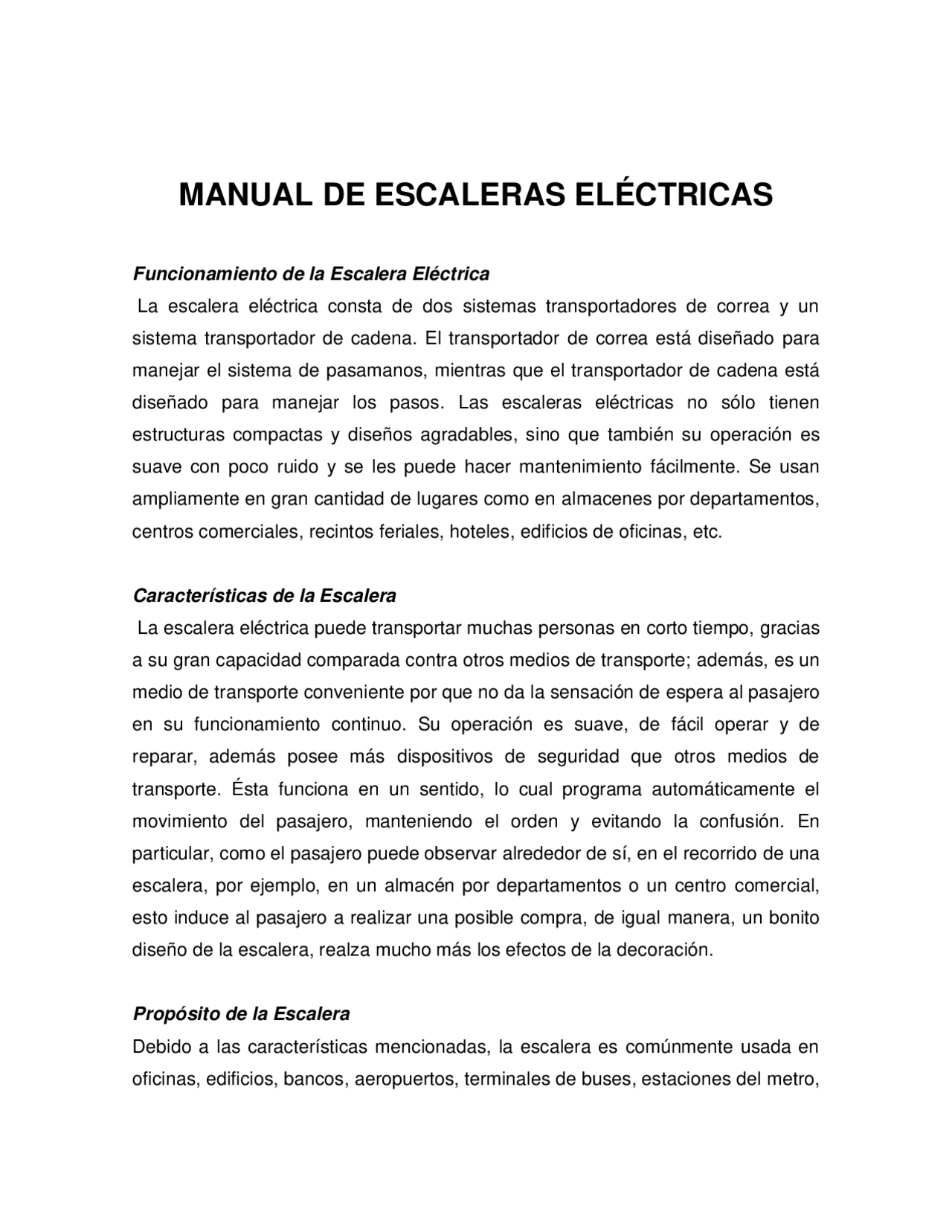

MANUAL DE ESCALERAS ELÉCTRICAS
Funcionamiento de la Escalera Eléctrica La escalera eléctrica consta de dos sistemas transportadores de correa y un sistema transportador de cadena. El transportador de correa está diseñado para manejar el sistema de pasamanos, mientras que el transportador de cadena está diseñado para manejar los pasos. Las escaleras eléctricas no sólo tienen estructuras compactas y diseños agradables, sino que también su operación es suave con poco ruido y se les puede hacer mantenimiento fácilmente. Se usan ampliamente en gran cantidad de lugares como en almacenes por departamentos, centros comerciales, recintos feriales, hoteles, edificios de oficinas, etc.
Características de la Escalera La escalera eléctrica puede transportar muchas personas en corto tiempo, gracias a su gran capacidad comparada contra otros medios de transporte; además, es un medio de transporte conveniente por que no da la sensación de espera al pasajero en su funcionamiento continuo. Su operación es suave, de fácil operar y de reparar, además posee más dispositivos de seguridad que otros medios de transporte. Ésta funciona en un sentido, lo cual programa automáticamente el movimiento del pasajero, manteniendo el orden y evitando la confusión. En particular, como el pasajero puede observar alrededor de sí, en el recorrido de una escalera, por ejemplo, en un almacén por departamentos o un centro comercial, esto induce al pasajero a realizar una posible compra, de igual manera, un bonito diseño de la escalera, realza mucho más los efectos de la decoración.
Propósito de la Escalera Debido a las características mencionadas, la escalera es comúnmente usada en oficinas, edificios, bancos, aeropuertos, terminales de buses, estaciones del metro,
hoteles, plantas de producción, hospitales, restaurantes, teatros escuelas, almacenes por departamentos y en lugares de almacenamiento de materias, nivelando tolvas de llenado o silos con bandas de transporte. Los beneficios de su uso están por encima del beneficio obtenido por su bajo costo de operación, ya que su gran capacidad de transporte permite movilizar muchas personas en una distancia. A continuación, se describen características particulares de las escaleras eléctricas dependiendo de su uso:
a). Almacén por Departamentos y Centros Comerciales La escalera es el principal medio de transporte de un lugar como este y es más sencilla que cualquier otro medio de transporte. Su operación e instalación puede ser realizada cuando un proyecto se encuentre entre un 75%-85% de desarrollo, solo por el beneficio de ocupar un pequeño espacio en el lugar.
b). Lugares de transportes públicos urbanos (Estaciones de buses, metros, etc) En estos lugares es necesario su uso para aliviar la congestión de pasajeros entre los diferentes puntos de conexión de la terminal o de la estación, transportando muchas personas en un corto tiempo.
c) Bancos Para hacer un uso eficiente de los edificios, más cuando un primer piso es usado para otros propósitos y el segundo piso es usado como banco, es indicado ubicar una escalera eléctrica para establecer un contacto directo con público.
d). Edificios de oficinas Algunas de las razones por las cuales las escaleras eléctricas han sido últimamente utilizadas en edificios de grandes oficinas, son por su pequeña área ocupada, por la reducción de costos de personal y de gastos
En la estructura superior de la escalera, se encuentran las siguientes partes principales:
- Controlador del Motor Eje principal
- Partes de la Correa de Sostenimiento
- Rueda de fricción Paso
- Cadena de pasos Pasamanos
En la estructura inferior de la escalera eléctrica, se encuentra:
- Balaustrada
- Perfil interior y cubierta de la balaustrada
- Guardapiés
- Rieles de guía
- Tapa de acceso Peines
Descripción:
- Soporte: Es una estructura metálica semicerrada de sostenimiento, la cual soporta el peso de la escalera y el peso de los pasajeros. Ambos extremos de la estructura quedan en contacto con el piso, soportados sobre vigas de soporte del edificio. Para reducir la vibración de la escalera eléctrica, se coloca un amortiguador especial entre la viga de soporte y los puntos de soporte de la estructura.
- Sistema de Rieles de Guía: Está compuesto por perfiles de alta resistencia en forma de barras, partes de soporte de los rieles de guía, la estructura giratoria y otros componentes. El sistema de rieles de guía está instalado en el soporte.
- Pasos: Son cada uno de los elementos transversales que permiten apoyar los pies para escalar o subir. Son fabricados de una aleación de aluminio y están formados en una sola pieza fundida o mediante el ensamble de elementos que lo componen. Tienen finos acabados y además son livianos. Poseen una serie de ranuras en ambas caras visibles del paso. Cuando el paso está en movimiento, las ranuras empatan con los dientes de los
peines, lo cual impide que cuerpos extraños ingresen en la escalera. A cada lado de los pasos, se encuentran líneas de seguridad amarillas y una barrera contra el polvo. En los pasos también se encuentran instaladas las ruedas auxiliares de los pasos y los bloques guía.
- Cadenas de Pasos: Las cadenas de pasos están compuestas por dos pares de cadenas, especialmente para escaleras eléctricas con una línea de inclinación de 133.3 mm. Las ruedas poseen un recubrimiento de poliuretano y el borde consiste de un rodamiento de dos caras de sellado, lo cual puede reducir el ruido producido por el engranaje que hay entre las cadenas y las ruedas.
- Panel del Guardapiés: Están ubicados a cada lado de los pasos, poseen superficies lisas y brillantes. La distancia entre los paneles de los guardapiés y los pasos no es mayor de 4 mm a cada lado y de 7 mm para la suma de las distancias medidas en ambos lados entre dos puntos exactamente opuestos. Estos paneles separan las partes en movimiento del sistema, del sistema de transmisión de movimiento, previniendo accidentes que puedan suceder.
- Balaustrada: Es una parte importante para garantizar la seguridad de los pasajeros. La parte interior de los paneles de la escalera eléctrica está hecha en vidrio templado de 10mm de grosor y está asegurado en la balaustrada de acero inoxidable. Tiene una estructura compacta con un fino contorno.
- Peines: Están localizados en ambos embarques de la escalera. Están cubiertos por paneles texturizados de acero inoxidable para prevenir deslizamientos. Los dientes de los peines son piezas fundidas que se aseguran con tornillos en la parte delantera del peine. Estos empatan con las ranuras de los pasos. En el caso de que los dientes atrapen un cuerpo extraño, los peines se desplazan hacia atrás accionando un interruptor de
Dispositivos de Prevención y Seguridad
Como una escalera es un medio de transporte para desplazamiento de personas, el grado de seguridad requerido es máximo. Si por algún motivo la cadena de pasos y/o el controlador de la cadena, se contraen o se expande, por fuera de un valor determinado, el motor se detiene automáticamente. El factor de seguridad de la estructura debe ser del orden de 5 veces y el factor de seguridad de las cadenas mayor a 10 veces. Como varios dispositivos de seguridad deben funcionar correctamente en cualquier caso, estos elementos deben ser detalladamente colocados, a continuación se enumeran algunos dispositivos de seguridad empleados:
- a) Dispositivos de protección para ruptura o ensanchamiento de los pasos de la cadena motriz,
- b) Dispositivo de seguridad para pasos torcidos,
- c) Interruptor de seguridad por aumento de la distancia entre pasos y guardapiés,
- d) Dispositivo de seguridad para los peines,
- e) Dispositivo de seguridad para protección de dedos,
- f) Dispositivo de protección para la cadena de tracción,
- g) Control de velocidad de la escalera eléctrica,
- h) Luces de los pasos
- i) Display de fallas
- j) Dispositivo de lubricación
Operación y Uso Seguro
Recomendaciones básicas y de seguridad para el uso de las Escaleras Eléctricas
- Solo se puede hacer uso de la escalera con zapatos. No se permite el transporte de carretillas.
- Evitar subir elementos grandes o pesados, sobre los pasos de la escalera o cargarlos sobre los hombros.
- No caminar, ni correr por los pasos de la escalera.
- En el ascenso o descenso, el pasajero se debe sostener de los pasamanos de la escalera. No llevar las manos en los bolsillos.
- Dirigir el cuerpo en el sentido que viaja la escalera. No dar la espalda a la dirección del viaje.
- Tomar a los niños de la mano durante el viaje en la escalera.
- Si el pasajero trae vestido, falda o pantalón largo, sugerir subirlos un poco, para que no toque los pasos de la escalera y pueda ser atrapado.
- Colocar los pies en un solo escalón y en el centro del mismo; evitar ocupar un paso para cada pie, y no tocar las partes demarcadas de amarillo.
- Evitar que los niños asciendan o desciendan sentados en los pasos de la escalera.
- Informar al pasajero de la dirección de la escalera antes de montar en ella.
- Procurar salir rápidamente de la escalera, para facilitar la salida de pasajeros que vienen en escalones posteriores. Levantar los pies cuando se desembarque.
- Notificar al personal de administración o al personal encargado del área, cuando alguien se encuentre jugando, saltando, corriendo o usando inapropiadamente la escalera. Cuando un pasajero lleve mascotas, informar que debe levantarla para evitar accidentes.
el switch de llave, de tal manera que su movimiento corresponda con el sentido de giro requerido e indicado en los costados del switch; cuando el bombillo verde de los pasos se encienda, se escucha una señal auditiva de arranque. En ese momento, la escalera inicia su movimiento. Después del arranque de la escalera, el operador no se puede retirar, sin regresar la llave del switch a la posición del medio y así sacarla del switch. Oprima el botón de stop de la escalera, cuando se encuentren condiciones de falla o en caso de accidentes.
- Condiciones de falla Si la escalera eléctrica no funciona después de haber sido energizada y haber sido accionada en el switch de llave, se debe revisar si hay suministro de energía en el breaker principal. Si la energía está disponible, se debe informar el evento al área de mantenimiento. Si ocurre una falla que esté por fuera de los parámetros de seguridad indicados, se debe cortar inmediatamente el suministro de energía, para detener la escalera eléctrica. Luego el personal de mantenimiento puede averiguar cual es la falla presentada. Si ocurren accidentes inusuales como que una persona se caiga, se deslice o se tropiece, se debe oprimir el botón de stop o cortar el suministro de energía lo más pronto posible.
RECOMENDACIONES DE DISEÑO Y MONTAJE DE ESCALERAS MECANICAS
Imagen de Localización Escaleras Mecánicas
Imagen ampliada de localización escaleras mecánicas.
- Capacitación a un grupo de guías determinado, encargado de socializar el uso de los equipos durante su operación.
- Almacenamiento de herramienta.
- Tomar las medidas necesarias para evitar daños a las obras, edificaciones, construcciones colindantes y estructuras adyacentes, a causa del proceso de montaje de los equipos.
- Deberá cumplir con la Norma Técnica Colombiana NTC-5846 referente a los requisitos de seguridad para escaleras mecánicas, con el fin de proteger a las personas y a las cosas contra riesgos de accidentes durante la instalación, el servicio y durante los trabajos de mantenimiento e inspección.
Tipo de uso: De uso completamente público, para todo el personal que labora dentro del edificio, como también para personal visitante transitorio o permanente y que necesita desplazarse desde el primer piso hacia el segundo piso.
Cantidad de tramos: 2 tramos, ambos tramos se desplazan en sentido ascendente del piso 1 al piso 2.
Altura: 4.60 metros.
Longitud horizontal mínima entre la primera y la última contrahuella: 8 metros.
Inclinación : 30° grados. Esta inclinación ofrece el mayor confort de marcha, además de seguridad máxima para el usuario.
Ancho libre del peldaño : 80 centímetros = 800 milímetros.
Velocidad de transporte o desplazamiento : 0,60 ó 0,65 metros por segundo.
Balaustra, perfilería y guardapiés: en acero inoxidable.
Peldaños: Horizontales en aleación de aluminio.
ESPECIFICACIÓN TÉCNICA COMPLEMENTARIA DE ESCALERA MECÁNICA PARA NEOMUNDO
TABLA DE CAPACIDADES TEORICAS APLICABLES A NEOMUNDO
Imagen de uno, de los dos tramos a construir
Recorrido
Recorrido
Distancias mínimas cuando B = 80 centímetros.
Balaustrada y banda de pasamanos.
Altura de paso libre
Tanto la zona o área de arranque como la llegada, deberán quedar perfectamente plomados y nivelados, para evitar accidentes e incomodidades para el usuario.
TÉRMINOS, DEFINICIONES, SÍMBOLOS Y ABREVIATURAS.
Para los fines de este documento, se aplican los términos y definiciones incluidos en la Norma EN-ISO 12100-1:2003 además de los siguientes:
Ángulo de inclinación. Ángulo máximo, respecto a la horizontal, en el cual se desplazan los escalones, placas o banda.
Balaustrada. Parte de la escalera mecánica que garantiza la seguridad del usuario proporcionando estabilidad y protección frente a elementos móviles y soportando los pasamanos.
Cubierta de la balaustrada. Miembro transversal de la balaustrada que se une al perfil guía del pasamano y que forma la cubierta superior de la balaustrada.
Carga de frenado. Carga en el escalón/placa/banda para la que se diseña el sistema de treno que detiene a la escalera mecánica/anden móvil.
Peine. Sección dentada en cada rellano o embarque que engrana con las ranuras.
Placa de peines. Plataforma en cada rellano a la que se sujeta el peine.
Sistema eléctrico de seguridad. Parte del sistema eléctrico de control relacionado con la seguridad constituido por un conjunto de circuitos de seguridad y dispositivos de control.
Dispositivos eléctricos de seguridad. Parte de un circuito de seguridad consistente en contactos de seguridad y/o circuitos con protección de fallos.
Escalera mecánica. Escalera motorizada, inclinada, en continuo movimiento, utilizada para subir o bajar personas en la que la superficie de transporte (por ejemplo escalones) permanece horizontal. NOTA Las escaleras mecánicas son máquinas - incluso cuando están detenidas - y no pueden considerarse como escaleras fijas.
Panel exterior. Parte de la cara exterior del cerramiento de una escalera mecánica.
Circuito con protección de fallos. Sistema eléctrico y/o electrónico de seguridad con comportamiento a fallo predefinido.
