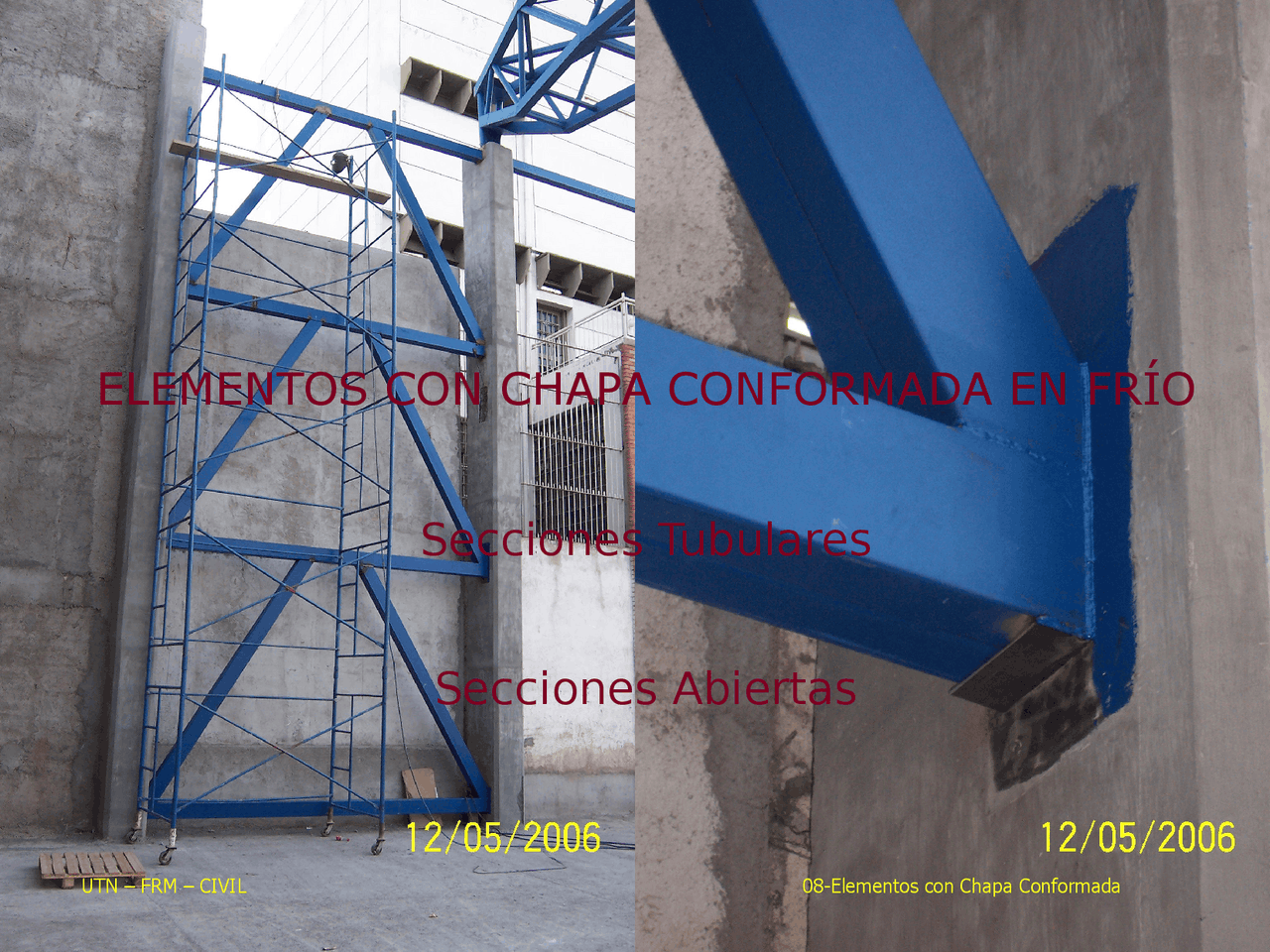

Curso CMM - 2009 1
ELEMENTOS CON CHAPA CONFORMADA EN FRÍO
Secciones Tubulares
Secciones Abiertas
Curso CMM - 2009 2 Los elementos de chapa conformada en frío se utilizan ampliamente en estructuras y construcciones sometidas a esfuerzos ligeros o moderados. Se aplican en sistemas de alma llena, en sistemas triangulados, en partes de la construcción como carpinterías, paredes y techos. LA ventaja de los elementos de chapa conformada radica en la facilidad para generar variedad de perfiles, ideados para utilizar el material con efectividad y simplificar o facilitar las tareas de construcción. Las formas de las piezas varían según su aplicación y el diseñador las adopta para resolver chapas de techo y de entrepiso, paneles de cerramiento (paredes), correas, vigas, columnas y otros elementos individuales. 08-Elementos con Chapa Conformada ● (^) UTN – FRM- 2008
Curso CMM - 2009 4 Reglamentos de aplicación Recomendación CIRSOC 303-86: RECOMENDACIÓN DE ELEMENTOS ESTRUCTURALES DE ACERO DE CHAPA CONFORMADA EN FRÍO Proyecto Reglamento CIRSOC 303-EL/07: REGLAMENTO ARGENTINO DE ELEMENTOS ESTRUCTURALES DE ACERO DE SECCIÓN ABIERTA CONFORMADOS EN FRÍO Proyecto Reglamento CIRSOC 304/05: REGLAMENTO ARGENTINO DE SOLDADURAS Proyecto Reglamento CIRSOC 302/05: REGLAMENTO ARGENTINO DE ELEMENTOS ESTRUCTURALES DE TUBOS DE ACERO Proyecto Reglamento CIRSOC 308/05: REGLAMENTO ARGENTINO DE ELEMENTOS ESTRUCTURALES ARMADOS CON PERFILES LIVIANOS
Curso CMM - 2009 5 Proyecto Reglamento CIRSOC 303-EL/07: REGLAMENTO ARGENTINO DE ELEMENTOS ESTRUCTURALES DE ACERO DE SECCIÓN ABIERTA CONFORMADOS EN FRÍO Secciones abiertas de chapas conformadas en frío de hasta 25mm de espesor Materiales: conforme normas IRAM-IAS Ductilidad Fu/Fy >=1,10 eu50>12% eu200>10% Espesor mínimo: treal > 0,95.t Proyecto POR FACTORES DE CARGA Y RESISTENCIA Análisis global: ELÁSTICO, considerando el efecto de las deformaciones (2º orden) y la estabilidad de la estructura y sus elementos.
Curso CMM - 2009 7 Formas simples – paneles Paneles armados 08-Elementos con Chapa Conformada ● (^) UTN – FRM- 2008
Curso CMM - 2009 8 Procedimientos para el conformado Plegadora pivotante Plegadora de prensa Plegadora de rodillos 08-Elementos con Chapa Conformada ● (^) UTN – FRM- 2008
Curso CMM - 2009 10 Características de los diferentes procedimientos
Curso CMM - 2009 11 Protección de elementos estructurales Galvanizado: con aluminio zinc o cadmio Otros:
Curso CMM - 2009 13 Efecto del endurecimiento y envejecimiento por deformación sobre la curva tensión-deformación del acero
Curso CMM - 2009 14 El incremento de la resistencia debido a la conformación en frío es, según CIRSOC 303/
Ec. A.2.8.2-
F
ya
= C ⋅ F
yc
1 − C ⋅ F
yf F yc
= B
c
⋅ F
yv / R / t m B c
= 3,69 F
uv
/ F
yv
− 0,819 F
uv
/ F
yv
2 − 1, m = 0,192 F uv
/ F
yv
Curso CMM - 2009 16 Clasificación de los elementos seccionales w , b ancho “plano” del elemento
Curso CMM - 2009 17 Elementos atiesados o rigidizados
Curso CMM - 2009 19 Máxima relación entre ancho y espesor en elementos comprimidos B.1.1.a) MÁXIMA RELACIÓN ENTRE ANCHO (b) Y ESPESOR (t) Renglón ELEMENTO Condición b/t <= 1 Comprimido rigidizado un borde por alma o ala y el otro por a) Labio simple 60 b) Otro rigidizador cualquiera con Is < Ia 60 Is >= Ia 90 2 Comprimido rigidizado por ambos bordes con elementos rigidizados 500 3 Comprimido no rigidizado 60
Curso CMM - 2009 20 Efecto de la curvatura sobre los esfuerzos en las alas B.1.1 (b) Desplazamiento vertical de alas Para limitar el desplazamiento vertical máximo del ala hacia el e.n. bf Ancho efectivo del ala medido desde el alma t espesor del ala d altura de la viga fav tensión media calculada para el ancho total (real) del ala cf desplazamiento vertical del ala b f
0,061 ⋅ t ⋅ d ⋅ E f av
4
100 c f d
