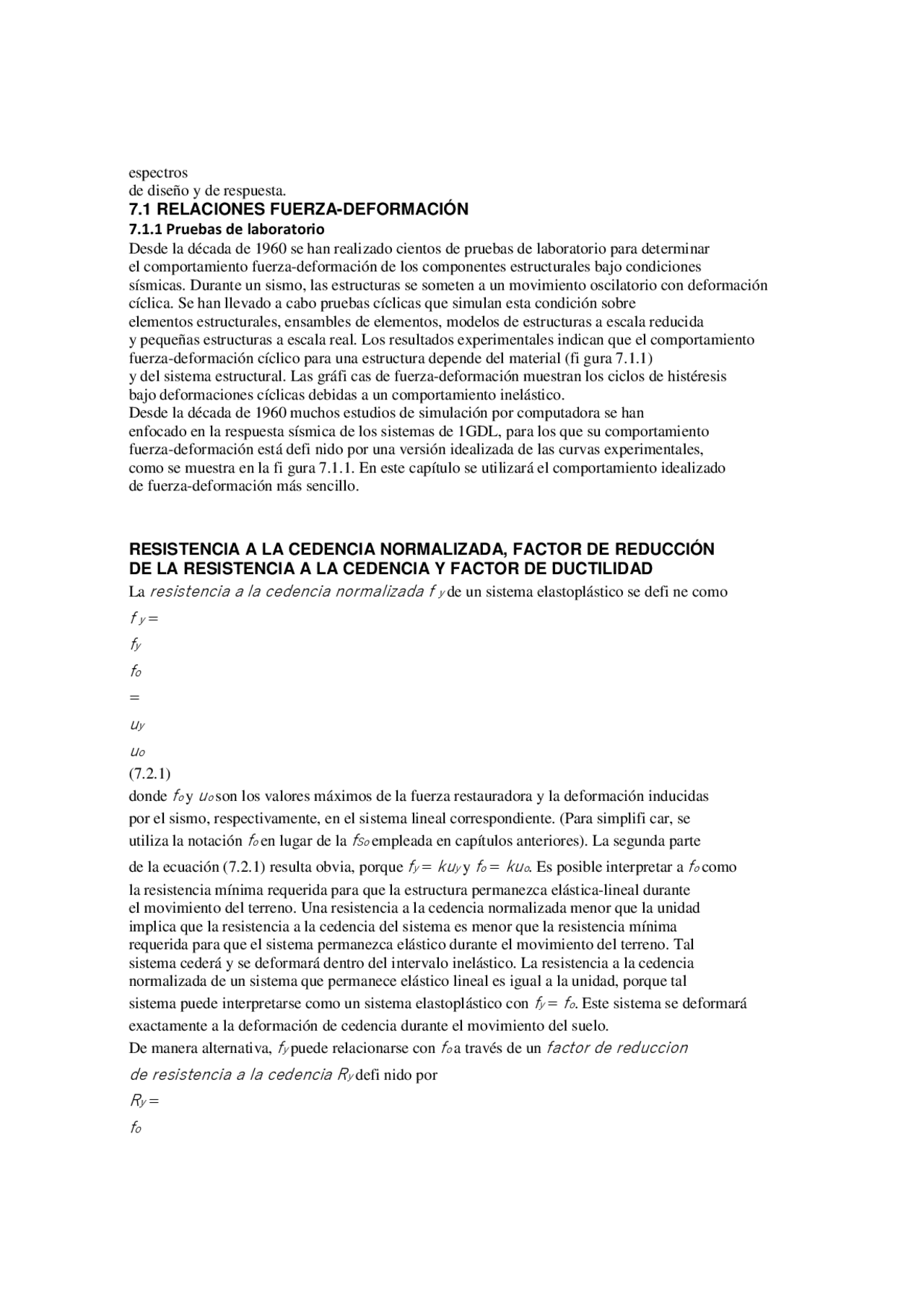

espectros
de diseño y de respuesta.
7.1 RELACIONES FUERZA-DEFORMACIÓN
7.1.1 Pruebas de laboratorio
Desde la década de 1960 se han realizado cientos de pruebas de laboratorio para determinar
el comportamiento fuerza-deformación de los componentes estructurales bajo condiciones
sísmicas. Durante un sismo, las estructuras se someten a un movimiento oscilatorio con deformación
cíclica. Se han llevado a cabo pruebas cíclicas que simulan esta condición sobre
elementos estructurales, ensambles de elementos, modelos de estructuras a escala reducida
y pequeñas estructuras a escala real. Los resultados experimentales indican que el comportamiento
fuerza-deformación cíclico para una estructura depende del material (fi gura 7.1.1)
y del sistema estructural. Las gráfi cas de fuerza-deformación muestran los ciclos de histéresis
bajo deformaciones cíclicas debidas a un comportamiento inelástico.
Desde la década de 1960 muchos estudios de simulación por computadora se han
enfocado en la respuesta sísmica de los sistemas de 1GDL, para los que su comportamiento
fuerza-deformación está defi nido por una versión idealizada de las curvas experimentales,
como se muestra en la fi gura 7.1.1. En este capítulo se utilizará el comportamiento idealizado
de fuerza-deformación más sencillo.
RESISTENCIA A LA CEDENCIA NORMALIZADA, FACTOR DE REDUCCIÓN
DE LA RESISTENCIA A LA CEDENCIA Y FACTOR DE DUCTILIDAD
La
resistencia a la cedencia normalizada f
y
de un sistema elastoplástico se defi ne como
f
y
=
f
y
f
o
=
u
y
u
o
(7.2.1)
donde
f
o
y
u
o
son los valores máximos de la fuerza restauradora y la deformación inducidas
por el sismo, respectivamente, en el sistema lineal correspondiente. (Para simplifi car, se
utiliza la notación
f
o
en lugar de la
f
So
empleada en capítulos anteriores). La segunda parte
de la ecuación (7.2.1) resulta obvia, porque
f
y
=
ku
y
y
f
o
=
ku
o
. Es posible interpretar a
f
o
como
la resistencia mínima requerida para que la estructura permanezca elástica-lineal durante
el movimiento del terreno. Una resistencia a la cedencia normalizada menor que la unidad
implica que la resistencia a la cedencia del sistema es menor que la resistencia mínima
requerida para que el sistema permanezca elástico durante el movimiento del terreno. Tal
sistema cederá y se deformará dentro del intervalo inelástico. La resistencia a la cedencia
normalizada de un sistema que permanece elástico lineal es igual a la unidad, porque tal
sistema puede interpretarse como un sistema elastoplástico con
f
y
=
f
o
. Este sistema se deformará
exactamente a la deformación de cedencia durante el movimiento del suelo.
De manera alternativa,
f
y
puede relacionarse con
f
o
a través de un
factor de reduccion
de resistencia a la cedencia R
y
defi nido por
R
y
=
f
o
pf3

Vista previa parcial del texto

¡Descarga ESFUERZO Y DEFORMACIONES y más Resúmenes en PDF de Estructuras y Materiales solo en Docsity!

espectros de diseño y de respuesta.

7.1 RELACIONES FUERZA-DEFORMACIÓN

7.1.1 Pruebas de laboratorio

Desde la década de 1960 se han realizado cientos de pruebas de laboratorio para determinar el comportamiento fuerza-deformación de los componentes estructurales bajo condiciones sísmicas. Durante un sismo, las estructuras se someten a un movimiento oscilatorio con deformación cíclica. Se han llevado a cabo pruebas cíclicas que simulan esta condición sobre elementos estructurales, ensambles de elementos, modelos de estructuras a escala reducida y pequeñas estructuras a escala real. Los resultados experimentales indican que el comportamiento fuerza-deformación cíclico para una estructura depende del material (fi gura 7.1.1) y del sistema estructural. Las gráfi cas de fuerza-deformación muestran los ciclos de histéresis bajo deformaciones cíclicas debidas a un comportamiento inelástico. Desde la década de 1960 muchos estudios de simulación por computadora se han enfocado en la respuesta sísmica de los sistemas de 1GDL, para los que su comportamiento fuerza-deformación está defi nido por una versión idealizada de las curvas experimentales, como se muestra en la fi gura 7.1.1. En este capítulo se utilizará el comportamiento idealizado de fuerza-deformación más sencillo.

RESISTENCIA A LA CEDENCIA NORMALIZADA, FACTOR DE REDUCCIÓN

DE LA RESISTENCIA A LA CEDENCIA Y FACTOR DE DUCTILIDAD

La resistencia a la cedencia normalizada f y de un sistema elastoplástico se defi ne como

f y =

fy

fo

uy

uo

donde fo y uo son los valores máximos de la fuerza restauradora y la deformación inducidas

por el sismo, respectivamente, en el sistema lineal correspondiente. (Para simplifi car, se

utiliza la notación fo en lugar de la fSo empleada en capítulos anteriores). La segunda parte

de la ecuación (7.2.1) resulta obvia, porque fy = kuy y fo = kuo. Es posible interpretar a fo como

la resistencia mínima requerida para que la estructura permanezca elástica-lineal durante el movimiento del terreno. Una resistencia a la cedencia normalizada menor que la unidad implica que la resistencia a la cedencia del sistema es menor que la resistencia mínima requerida para que el sistema permanezca elástico durante el movimiento del terreno. Tal sistema cederá y se deformará dentro del intervalo inelástico. La resistencia a la cedencia normalizada de un sistema que permanece elástico lineal es igual a la unidad, porque tal

sistema puede interpretarse como un sistema elastoplástico con fy = fo. Este sistema se deformará

exactamente a la deformación de cedencia durante el movimiento del suelo.

De manera alternativa, fy puede relacionarse con fo a través de un factor de reduccion

de resistencia a la cedencia Ry defi nido por

Ry =

fo

fy

uo

uy

Obviamente, Ry es el recíproco de f y; Ry es igual a 1 para los sistemas elástico lineales y los

valores de Ry mayores que 1 implican que el sistema no es lo sufi cientemente resistente para

permanecer elástico durante el movimiento del terreno. Tal sistema cederá y se deformará dentro del intervalo inelástico. La deformación pico, o máxima absoluta (sin tomar en cuenta el signo algebraico),

del sistema elastoplástico debida a un movimiento de terreno se indica mediante um. Resulta

signifi cativo normalizar um en relación con la deformación de cedencia del sistema:

μ =

um

uy

Esta relación adimensional se denomina factor de ductilidad. Para los sistemas que se deforman

en el intervalo inelástico, por defi nición, um excede a uy

fo está dado por fo /w = 1.37. Ésta es la resistencia mínima requerida para que la estructura

permanezca elástica. Además, observe a partir de la ecuación (7.3.1) que para los sistemas

no amortiguados, fS( t) /w = − ut( t) / g; recuerde que ut es la aceleración total de la masa. Así,

el valor máximo de esta aceleración es ut

o = 1.37g; también es la ordenada del espectro de

aceleración para Tn = 0.5 s y ζ = 0.

En la fi gura 7.4.2 se muestra la respuesta de un sistema elastoplástico que tiene la misma masa y rigidez inicial que el sistema elástico lineal, con resistencia normalizada f y

_ 0.125(o factor de reducción de la resistencia a la cedencia Ry = 8). La resistencia a la

cedencia de este sistema es fy = 0.125 fo, donde fo = 1.37 w (fi gura 7.4.1); por lo tanto,

fy = 0.125(1.37 w ) = 0.171 w. Para mostrar más detalles, sólo se presentan los primeros

10 s de la respuesta en la fi gura 7.4.2, la cual está organizada en cuatro partes: (a) muestra la

deformación u( t), (b) presenta la fuerza restauradora fS( t) y la aceleración ut( t), (c) identifi ca

los intervalos de tiempo durante los cuales el sistema cede, y (d) muestra la relación fuerzadeformación

para un ciclo de movimiento. En el inicio, hasta el punto b, la deformación es

pequeña, fS < fy, y el sistema vibra dentro de su intervalo elástico lineal. Ahora se seguirá

con detalle un ciclo de vibración a partir del punto a, cuando tanto u como fS son iguales a

cero. En este punto el sistema es elástico-lineal y permanece así hasta el punto b. Cuando

la deformación alcanza la deformación de cedencia por primera vez, identifi cada como b,

comienza la cedencia. De b a c el sistema está cediendo (fi gura c), la fuerza es constante en
