ANAE – Examen de Primer Tercio
Tema 1A
Ejercicio 1 (80%):
La estructura de muros mostrada en la Figura 1 está sometida a las cargas permanentes (DL),
vivas (LL) y sísmicas (E) indicadas; y debe diseñarse para la combinación de carga
1.2DL+1.0LL+1.0E. La sección de los muros varía con la altura y se indica también en la figura.
La resistencia a compresión del concreto a los 28 días es 28 MPa para todos los elementos.
Determinar lo siguiente:
a. Deformaciones de los nudos.
b. Reacciones.
c. Verificar el equilibrio global del sistema.
d. Graficar la deformada aproximada de la estructura.
e. Obtener los diagramas de fuerzas internas de todos los elementos.

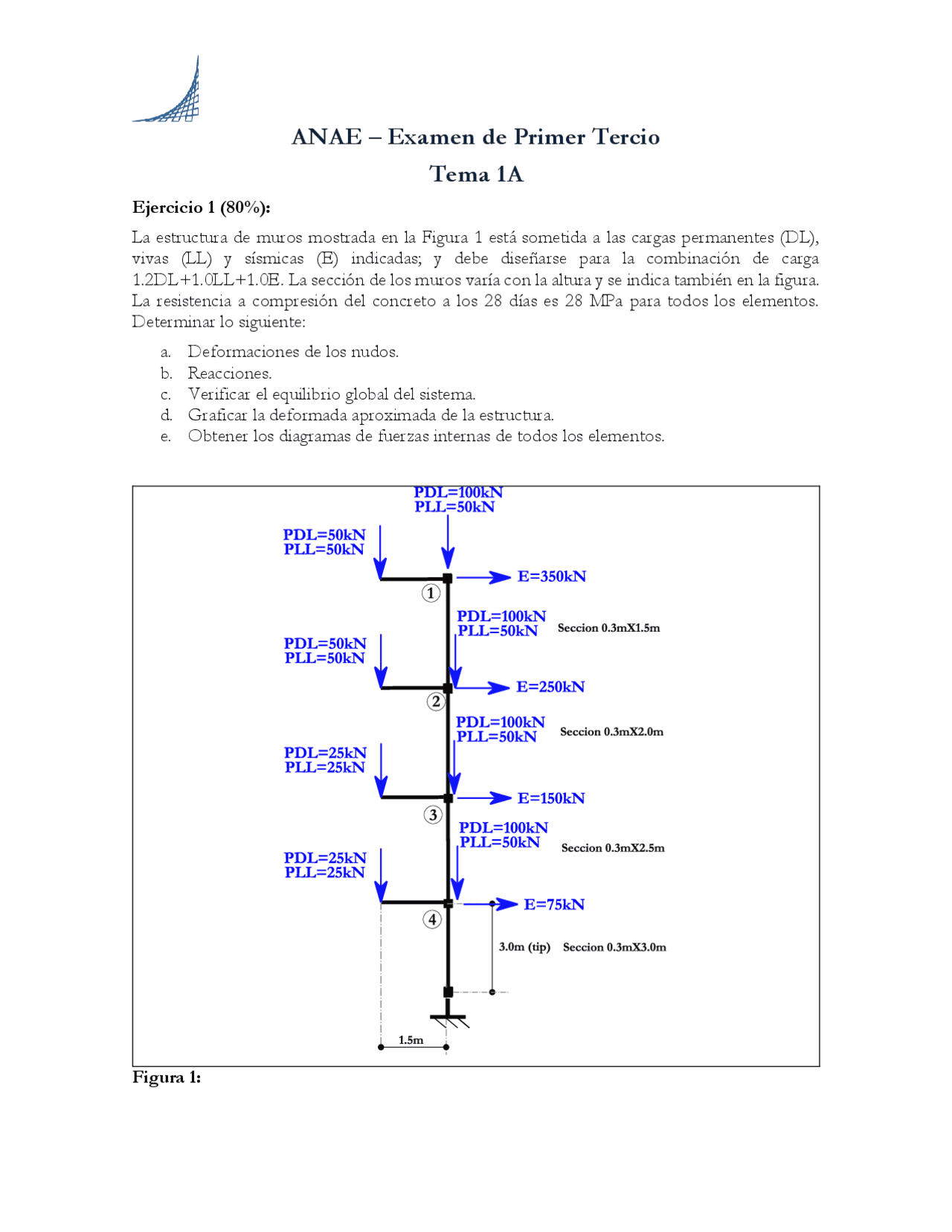

Figura 1:
