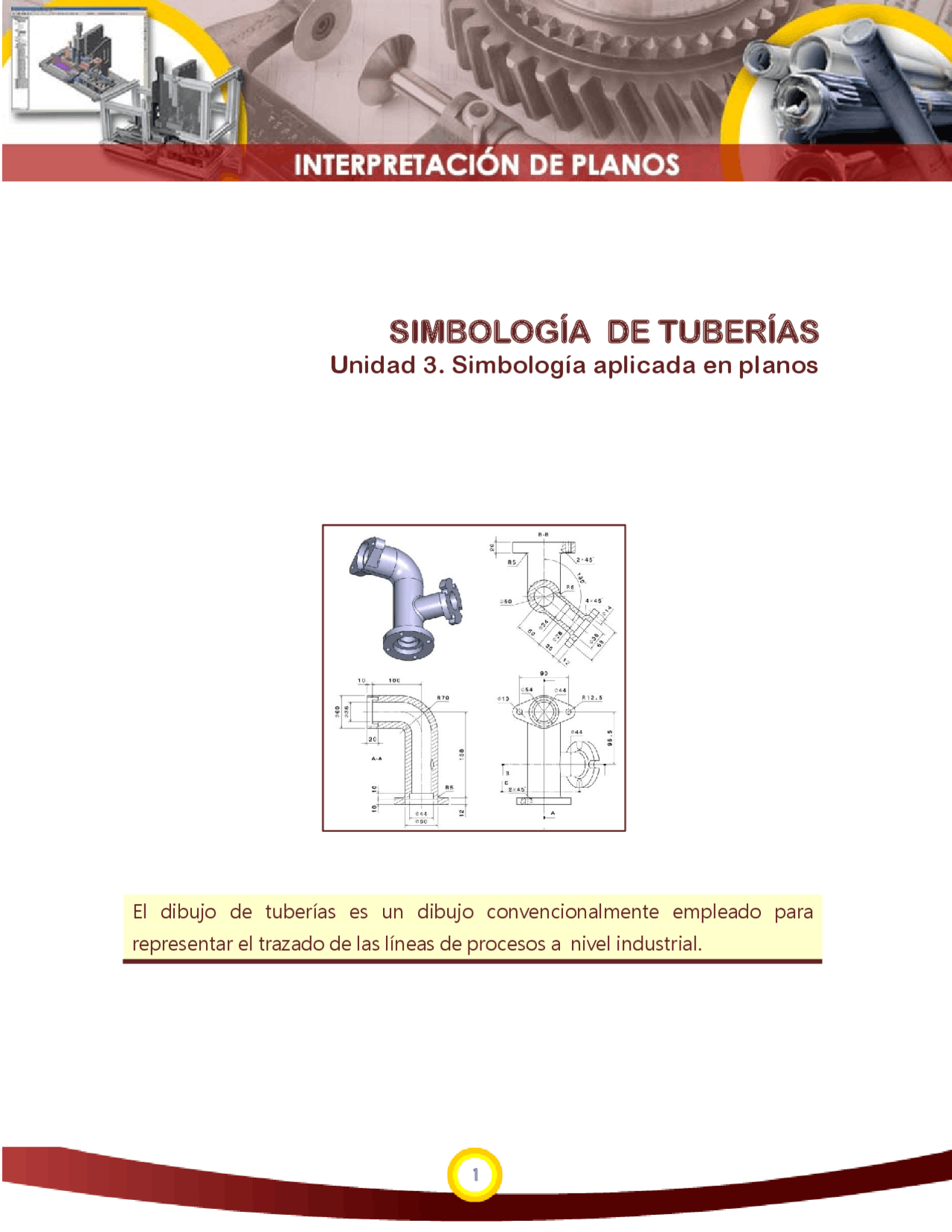

SIMBOLOGÍA DE TUBERÍAS
Unidad 3. Simbología aplicada en planos
El dibujo de tuberías es un dibujo convencionalmente empleado para
representar el trazado de las líneas de procesos a nivel industrial.
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Simbología Aplicada a Dibujos de Tuberías: Proyecciones, Símbolos y Acotaciones, Esquemas y mapas conceptuales de Ingeniería de Dibujo y Gráficos
La simbología utilizada en los dibujos de tuberías industriales, incluyendo la proyección isométrica y ortogonal, símbolos de tuberías, empalmes, accesorios, válvulas y dispositivos o equipos. Además, se detalla la importancia de la acotación en los planos.
Tipo: Esquemas y mapas conceptuales
2019/2020
1 / 28
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Simbología Aplicada a Dibujos de Tuberías: Proyecciones, Símbolos y Acotaciones y más Esquemas y mapas conceptuales en PDF de Ingeniería de Dibujo y Gráficos solo en Docsity!
SIMBOLOGÍA DE TUBERÍAS
Unidad 3. Simbología aplicada en planos
El dibujo de tuberías es un dibujo convencionalmente empleado para
representar el trazado de las líneas de procesos a nivel industrial.
¿QUÉ ENCONTRAREMOS EN ESTE DOCUMENTO?
- Introducción
- Cómo es el dibujo de las tuberías en los planos..................................................
- Sistemas de representación
- Sistemas de representación empleados en el plano
- Sistema de trazado a escala
- Sistema esquemático
- Tipos de Proyecciones
- Proyección isométrica y ortogonal de tuberías
- Proyección isométrica de tuberías
- Proyección ortogonal de tuberías
- Acotación
- Acotación de dibujos de tuberías.....................................................................
- Símbolos
- Símbolos aplicados al dibujo de tuberías
- Simbología de tuberías....................................................................................
- Símbolos de empalmes....................................................................................
- Símbolos de accesorios
- Símbolos de válvulas
- Símbolos de dispositivos o equipos
- Enlaces de interés
- Dónde podemos encontrar más información....................................................
Sistemas de representación
Sistemas de representación empleados en el plano
En el dibujo de tuberías se pueden emplear dos sistemas de representación:
- Sistema de trazado a escala (trazo a línea doble o real).
- Sistema esquemático (trazo de línea simple o simplificada).
En ambos casos el personal encargado de montaje o de interpretación del plano
deberá estar en capacidad de interpretar y definir las características de la res o sistema de tuberías plasmados en el plano.
Sistema de trazado a escala
Trazo a línea doble o real
Se emplean principalmente para tubos grandes (generalmente con bridas), como en las obras de calderas y de centrales o plantas eléctricas, en que las longitudes son criticas, y especialmente cuando el tubo no se corta y ajusta en la obra. También pueden detallarse así los tubos más pequeños, cuando se preparan las piezas a su longitud final y con sus roscas antes de enviarse a la obra.
Las vistas se disponen generalmente en proyección ortográfica, sin embargo, resulta más claro ir girando toda la tubería hasta extenderla sobre un plano y hacer una sola vista desarrollada o lo que es igual a mostrar una vista isométrica.
En planos de redes de tuberías donde se quiere mostrar en detalle todos los componentes, se suelen emplear símbolos en doble línea o representación real.
Tipos de Proyecciones
Proyección isométrica y ortogonal de tuberías
La representación de redes de tuberías en planos técnicos puede variar en función de la posibilidad de interpretar con mayor facilidad los detalles de la red, esta condición permite que se empleen diferentes tipos de proyección, ellas son la proyección isométrica y la proyección ortogonal.
Proyección isométrica Proyección ortogonal
Proyección isométrica de tuberías
En el caso de proyecciones
isométricas los dibujos de tubería suelen ser en representación real,
dando a conocer detalles característicos de los componentes
del sistema, en algunos casos el dibujo en visual real, permite ver con
claridad los componentes del sistema y se suelen identificar con ítems para
que quien interpreta el plano
determine la cantidad o detalles de los componentes.
Para el caso de dibujos de tuberías en proyección isométrica y en representación
simplificada se suelen incluir dentro del dibujo los nombres o características de los componentes.
También es viable incluir dentro del plano una tabla
donde se incluyen los ítems
y todas sus características.
Proyección ortogonal de tuberías
La representación ortogonal de tuberías es muy empleada dada la facilidad de hacer una lectura de las dimensiones de los tramos de tubería, claro está, que por su naturaleza se
deben incluir varias vistas para poder definir todas las dimensiones, ellas serán la vista frontal, la vista de planta o superior y una vista lateral en caso de ser necesaria.
Como la representación ortogonal incluye varias vistas, es necesario para dar claridad
incluir el contorno de las tuberías (mostrar el contorno circular de la tubería) en los casos donde observamos el tubo por su eje y se quiere indicar que la tubería sigue un recorrido
perpendicular al plano que observamos.
Para el caso de la representación ortogonal también se pueden emplear los trazos dobles o representación real y/o el trazo simple o representación simplificada como se muestra a
continuación.
En la siguiente imagen se puede observar un tramo de una red de tubería en proyección ortogonal y representación real.
En la siguiente imagen se puede observar un tramo de una red de tubería en proyección ortogonal y representación simplificada.
Acotación
Acotación de dibujos de tuberías
Las cotas que figuran en los dibujos de tuberías son principalmente de situación, todas las cuales se dan con respecto a los ejes, tanto en los esquemas de línea simple como en la representación de línea doble.
Los tamaños o dimensiones de los tubos deben especificarse por medio de notas dando sus diámetros nominales, y nunca por medio de líneas de cota sobre el dibujo de los tubos. Los accesorios se especifican por medio de una nota. Una parte esencial importante es que figuren notas muy completas en todos los dibujos y esquemas de tubería.
COTA N° (^) MÁXIMADIMENSIONES MÍNIMA 1 1140 835 2 1025 616 3 265 255 4 150 132 5 130 110 6 ------ 100 7 210 178 8 265 255 9 ------- 610 10 225 219 11 270 280 12 670 470 13 ------- 272 14 ------- 234 15 ------- 210 16 140 127 17 270 254
Al proyectar una tubería, debe tenerse cuidado de situar las
válvulas de manera accesibles y
espacio libre para su accionamiento.
Símbolos
Símbolos aplicados al dibujo de tuberías
Los símbolos son muy empleados en el dibujo de las tuberías, porque en muchos casos resulta complejo representar de forma real los componentes de un sistema de tuberías, lo ideal es emplear símbolos que representen los componentes o accesorios y estos a su vez se introducen entre los trazados de tubería. Para ordenar un poco esta serie de símbolos se agruparan de la siguiente manera: símbolos de tubería, símbolos de empalmes, símbolos de accesorios, símbolos de válvulas y símbolos de dispositivos o equipos.
Simbología de tuberías
Una gran variedad de tubos y
otros conductos se encuentra
disponible para el
abastecimiento de líquidos y
gases a los componentes
mecánicos, o desde una fuente
de abastecimiento a una
máquina.
Se necesita adquirir familiaridad
con los tubos y sus accesorios
no solamente para realizar
dibujos de tubería, sino porque
el tubo se utiliza frecuentemente
como material de construcción.
Es necesario también tener en cuenta el conocimiento de las roscas de tubo ya
que con frecuencia es necesario representar y especificar agujeros aterrajados
para recibir tubos de abastecimiento de líquidos y gases.
El símbolo general para representar un tramo de tubería es una línea recta, que puede variar en su grosor si en el mismo plano se incluyen por ejemplo líneas de tubería principales de proceso y líneas de tubería secundarias.
Para representar líneas de tubería se pueden clasificar dos métodos:
En el primer método el trazo varía en función de la visibilidad de tramos de tubería en el plano.
Sección o tramo visible de tubería Sección o tramo oculto
Símbolos de empalmes
La representación simbólica de empalmes puede variar en función de la naturaleza
del mismo, es decir en un sistema de tuberías los empalmes pueden ser
bridados, roscados, de espiga o campana y soldada, estas características implicara
que las representaciones en el plano
varié.
Para diferenciar un poco las características de dichos empalmes se
mostrara la representación gráfica de los
empalmes para un accesorio común. Para el ejemplo se empleara una T.
Empalme bridada
Estos empalmes se representan con un trazo doble perpendicular a la línea de la tubería.
Empalme roscado
Estos empalmes se representan con un trazo simple perpendicular a la línea de tubería.
Empalme de espiga o campana
Estos empalmes se representan por un arco que quiere decir que un tramo de tubería terminado en espiga, se acopla con el otro que inicia en campana.
Empalme soldada
Estos empalmes se representan por un punto y una x en el punto de empalme.
Símbolos de accesorios
Los accesorios para tubos son las piezas usadas para conectar y formar la tubería. Los accesorios se especifican por el nombre, el tamaño nominal del tubo y el material.
Dentro de los accesorios más comunes empleados en sistemas de tubería están:
Los codos: se utilizan para cambiar la dirección de una tubería, ya sea a un ángulo de 90º o un ángulo de 45º.
Simbología
