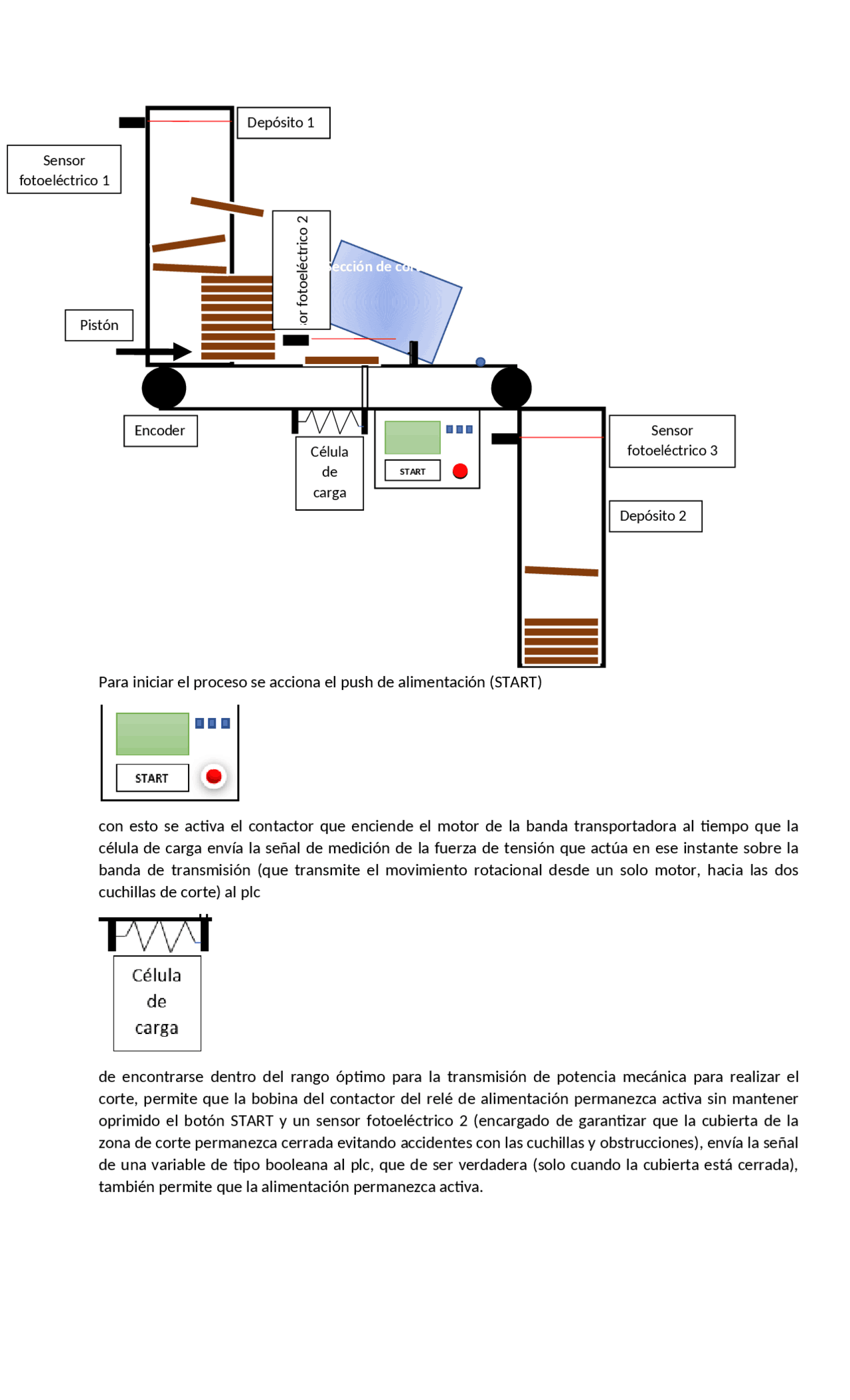

Para iniciar el proceso se acciona el push de alimentación (START)
con esto se activa el contactor que enciende el motor de la banda transportadora al tiempo que la
célula de carga envía la señal de medición de la fuerza de tensión que actúa en ese instante sobre la
banda de transmisión (que transmite el movimiento rotacional desde un solo motor, hacia las dos
cuchillas de corte) al plc
de encontrarse dentro del rango óptimo para la transmisión de potencia mecánica para realizar el
corte, permite que la bobina del contactor del relé de alimentación permanezca activa sin mantener
oprimido el botón START y un sensor fotoeléctrico 2 (encargado de garantizar que la cubierta de la
zona de corte permanezca cerrada evitando accidentes con las cuchillas y obstrucciones), envía la señal
de una variable de tipo booleana al plc, que de ser verdadera (solo cuando la cubierta está cerrada),
también permite que la alimentación permanezca activa.
Sensor
fotoeléctrico 1
Depósito 1
Sensor fotoeléctrico 2
Sección de corte
Pistón
Sensor
fotoeléctrico 3
Encoder
Célula
de
carga
START
Depósito 2
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Control Automático de una Máquina de Corte de Tablas y más Guías, Proyectos, Investigaciones en PDF de Automatización Industrial solo en Docsity!

Para iniciar el proceso se acciona el push de alimentación (START)

con esto se activa el contactor que enciende el motor de la banda transportadora al tiempo que la célula de carga envía la señal de medición de la fuerza de tensión que actúa en ese instante sobre la banda de transmisión (que transmite el movimiento rotacional desde un solo motor, hacia las dos cuchillas de corte) al plc

de encontrarse dentro del rango óptimo para la transmisión de potencia mecánica para realizar el corte, permite que la bobina del contactor del relé de alimentación permanezca activa sin mantener oprimido el botón START y un sensor fotoeléctrico 2 (encargado de garantizar que la cubierta de la zona de corte permanezca cerrada evitando accidentes con las cuchillas y obstrucciones), envía la señal de una variable de tipo booleana al plc, que de ser verdadera (solo cuando la cubierta está cerrada), también permite que la alimentación permanezca activa.

fotoeléctrico 1^ Sensor^ Depósito 1 Pistón Encoder Sensor fotoeléctrico 2 Célula^ Sección de corte fotoeléctrico 3 Sensor carga^ de^ START Depósito 2

El depósito 1 almacena la materia prima (tablas), el sensor de fotoeléctrico 1 ubicado en la parte superior de éste, detecta cuando está lleno y envía una señal de tipo boobleana al plc para mantener activa la alimentación hasta que se requiera lo contrario.

En seguida se activa el contactor que alimenta la bobina del pistón, éste desplaza la tabla ubicada en el fondo del depósito 1 hacia la banda transportadora, la cual dirige el material hacia las cuchillas de corte (que solo se activan si la cubierta está cerrada).

Finalizado el corte, la banda dirige la pieza al depósito 2, donde con ayuda del sensor fotoeléctrico 3 se realiza el conteo de las piezas terminadas y cuando éste permanece obstruido (depósito 2 lleno), se apaga la alimentación del motor de la banda y de las cuchillas.

Notas: - - La fijación del cilindro debe ser graduable para admitir distintos largos de tablas.Detectores para control de atascos

 - GRAFCET - 0 C0:=0 C0= - 1 I - 2 I1.I6 Q - 3 Q1:=1 Q - 4 Q2.I3 I - 5 I5./Q2 I - /I0^6 Detener banda y cuchillas.I
  • Q0:=0.Q1:=0 /I0
    • C0:=C0+1 C0=C0+1 - GRAFCET - 0 C0:=0 C0= - 1 S0.C0:= - 2 CCA.BP1 KM - 3 KM2:=1 KM - 4 MM1.B2.C0:=C0+1 BG - 5 BG2./MM1 B
      • /S0^6 Detener banda y cuchillas.S
  • KM1.KM2:=0 /S0
    • C0:=C0+1 C0=C0+1
