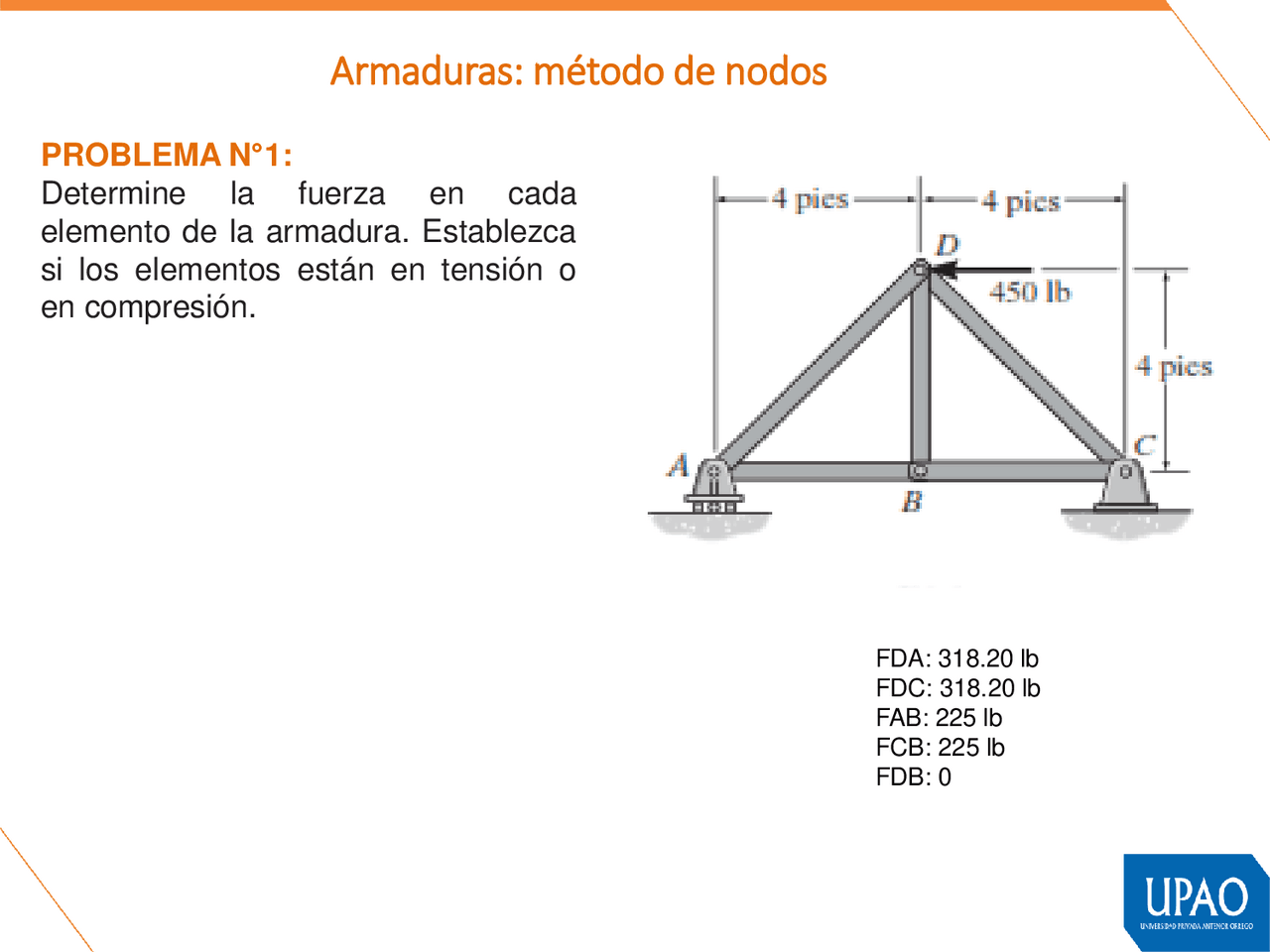

PROBLEMA N°1:
Determine la fuerza en cada
elemento de la armadura. Establezca
si los elementos están en tensión o
en compresión.
FDA:318.20 lb
FDC:318.20 lb
FAB: 225 lb
FCB:225 lb
FDB: 0
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Estática Upao semana 10, Guías, Proyectos, Investigaciones de Ingeniería Civil
Material de estática de tercer ciclo upao
Tipo: Guías, Proyectos, Investigaciones
2023/2024
1 / 19
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Estática Upao semana 10 y más Guías, Proyectos, Investigaciones en PDF de Ingeniería Civil solo en Docsity!
Armaduras: método de nodos
PROBLEMA N° 1 :
Determine la fuerza en cada elemento de la armadura. Establezca si los elementos están en tensión o en compresión. FDA: 318. 20 lb FDC: 318. 20 lb FAB: 225 lb FCB: 225 lb FDB: 0
Armaduras: método de nodos
PROBLEMA N° 2 :
Determine la fuerza en cada elemento de la armadura. Establezca si los elementos están en tensión o en compresión. FBC: 500 lb FBA = FAC= 0 FAD: 400 lb FDC: 500 lb FDB: 0
Armaduras: método de nodos
PROBLEMA N° 4 :
Determine la fuerza en cada elemento de la armadura y establezca si los elementos están en te tensión o en compresión. FDC= 1342 N (C) FDE= 1200 N (T) FEC= 0 FBC= 1342 N (C) FEB= 1273 N (C) FEA= 2100 N (T)
Armaduras: método de nodos
PROBLEMA N° 5 :
Determine la fuerza en cada elemento de la armadura y establezca si los elementos están en te tensión o en compresión. Considere P= 800 lb. FEB= 0 FCD= 0 FBC= 3400 lb (C) FAF= 1131 lb (T) FAB= 800 lb (C) FBF= 1838 lb (C) FFE= 2099 lb (T) FED= 2099 lb (T) FBD= 1838 lb (T)
Armaduras: método de nodos
PROBLEMA N° 7 :
Determine la máxima fuerza P que puede aplicarse a la armadura, de manera que ninguno de los elementos esté sometido a una fuerza que exceda 1. 5 KN en tensión o 1 KN en compresión. RP
Armaduras: método de secciones
PROBLEMA N° 8 :
Determine la fuerza en los elementos BC, CF y FE. Establezca si los elementos están en tensión o en compresión. FBC: 2200 lb (C) FCF = 1980 lb (T) FFE: 800 lb (T)
Armaduras: método de secciones
PROBLEMA N° 10 :
Determine la fuerza en los elementos LK, KC y CD de la armadura Pratt. Establezca si los elementos están en tensión o en compresión. FKC: 6. 67 KN (C) FLK = 62. 2 KN (C) FCD: 62. 2 KN (T)
Armaduras: método de secciones
PROBLEMA N° 11 :
Determine la fuerza en los elementos JK, CJ y CD de la armadura. Establezca si los elementos están en tensión o en compresión. FJK: 11. 1 KN (C) FCD = 12 KN (T) FCJ: 1. 60 KN (C)
Armaduras: método de secciones
PROBLEMA N° 13 :
Determine la fuerza en los elementos BC, CG y GF de la armadura Warren. Indique si los elementos están en tensión o en compresión. FBC= 7. 70 KN (C) FCG= 0. 77 KN (C) FGF= 8. 09 KN (T)
Armaduras: método de secciones
PROBLEMA N° 14 :
Determine la fuerza en los elementos ED, EH y GH de la armadura e Indique si los elementos están en tensión o en compresión. FGH: 76. 7 KN (T) FED= 100 KN (C) FEH= 29. 2 KN (T)
Armaduras: método de secciones
PROBLEMA N° 16 :
Determine la fuerza en cada uno de los elementos de la armadura e Indique si los elementos están en tensión o en compresión. Considere P 1 = 20 KN, P 2 = 10 KN. FAB: 21. 9 KN (C) FBC = 13. 1 KN (C) FCG= 3. 12 KN (T) FCF= 3. 12 KN (C) FDE= 15. 6 KN (C) FEF= 9. 38 KN (T) FAG= 13. 1 KN (T) FBG= 17. 5 KN (T) FFG= 11. 2 KN (T) FCD= 9. 38 KN (C) FDF= 12. 5 KN (T)
Armaduras: método de secciones
PROBLEMA N° 17 :
Determine la fuerza en los elementos IJ,EJ y CD de la armadura Howe e Indique si los elementos están en tensión o en compresión. FIJ= 17. 12 KN (C) FEJ= 6. 71 KN (T) FCD= 11. 25 KN (T)
Armaduras: método de secciones
PROBLEMA N° 19 :
Dada la siguiente armadura:
- Usando método de secciones, hallar las fuerzas axiales en las barras EF y BC, indicando si están en tracción o compresión.
- Analizar el nudo E y determinar las fuerzas en las barras EH y ED. FEF= - 1500 N (C) FBC= 1500 N (T) FED= 1802. 98 N (C) FEH= 1000. 37 N (T)
