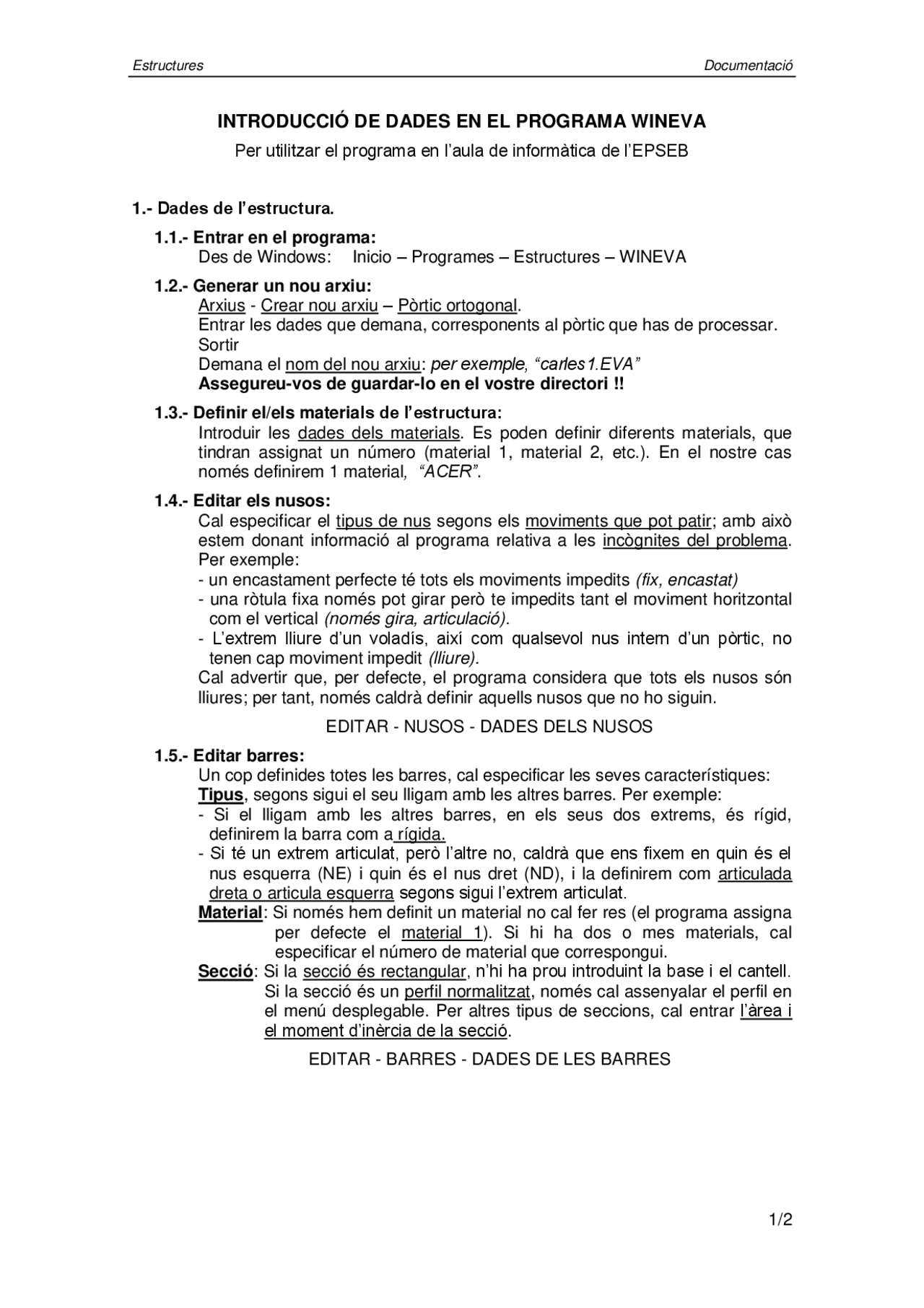

INTRODUCCIÓ DE DADES EN EL PROGRAMA WINEVA
Per utilitzar el programa en l’aula de informàtica de l’EPSEB
1.- Dades de l’estructura.
1.1.- Entrar en el programa:
Des de Windows: Inicio – Programes – Estructures – WINEVA
1.2.- Generar un nou arxiu:
Arxius - Crear nou arxiu – Pòrtic ortogonal.
Entrar les dades que demana, corresponents al pòrtic que has de processar.
Sortir
Demana el nom del nou arxiu: per exemple, “carles1.EVA”
Assegureu-vos de guardar-lo en el vostre directori !!
1.3.- Definir el/els materials de l’estructura:
Introduir les dades dels materials. Es poden definir diferents materials, que
tindran assignat un número (material 1, material 2, etc.). En el nostre cas
només definirem 1 material, “ACER”.
1.4.- Editar els nusos:
Cal especificar el tipus de nus segons els moviments que pot patir; amb això
estem donant informació al programa relativa a les incògnites del problema.
Per exemple:
- un encastament perfecte té tots els moviments impedits (fix, encastat)
- una ròtula fixa només pot girar però te impedits tant el moviment horitzontal
com el vertical (només gira, articulació).
- L’extrem lliure d’un voladís, així com qualsevol nus intern d’un pòrtic, no
tenen cap moviment impedit (lliure).
Cal advertir que, per defecte, el programa considera que tots els nusos són
lliures; per tant, només caldrà definir aquells nusos que no ho siguin.
EDITAR - NUSOS - DADES DELS NUSOS
1.5.- Editar barres:
Un cop definides totes les barres, cal especificar les seves característiques:
Tipus, segons sigui el seu lligam amb les altres barres. Per exemple:
- Si el lligam amb les altres barres, en els seus dos extrems, és rígid,
definirem la barra com a rígida.
- Si té un extrem articulat, però l’altre no, caldrà que ens fixem en quin és el
nus esquerra (NE) i quin és el nus dret (ND), i la definirem com articulada
dreta o articula esquerra segons sigui l’extrem articulat.
Material: Si només hem definit un material no cal fer res (el programa assigna
per defecte el material 1). Si hi ha dos o mes materials, cal
especificar el número de material que correspongui.
Secció: Si la secció és rectangular, n’hi ha prou introduint la base i el cantell.
Si la secció és un perfil normalitzat, només cal assenyalar el perfil en
el menú desplegable. Per altres tipus de seccions, cal entrar l’àrea i
el moment d’inèrcia de la secció.
EDITAR - BARRES - DADES DE LES BARRES
