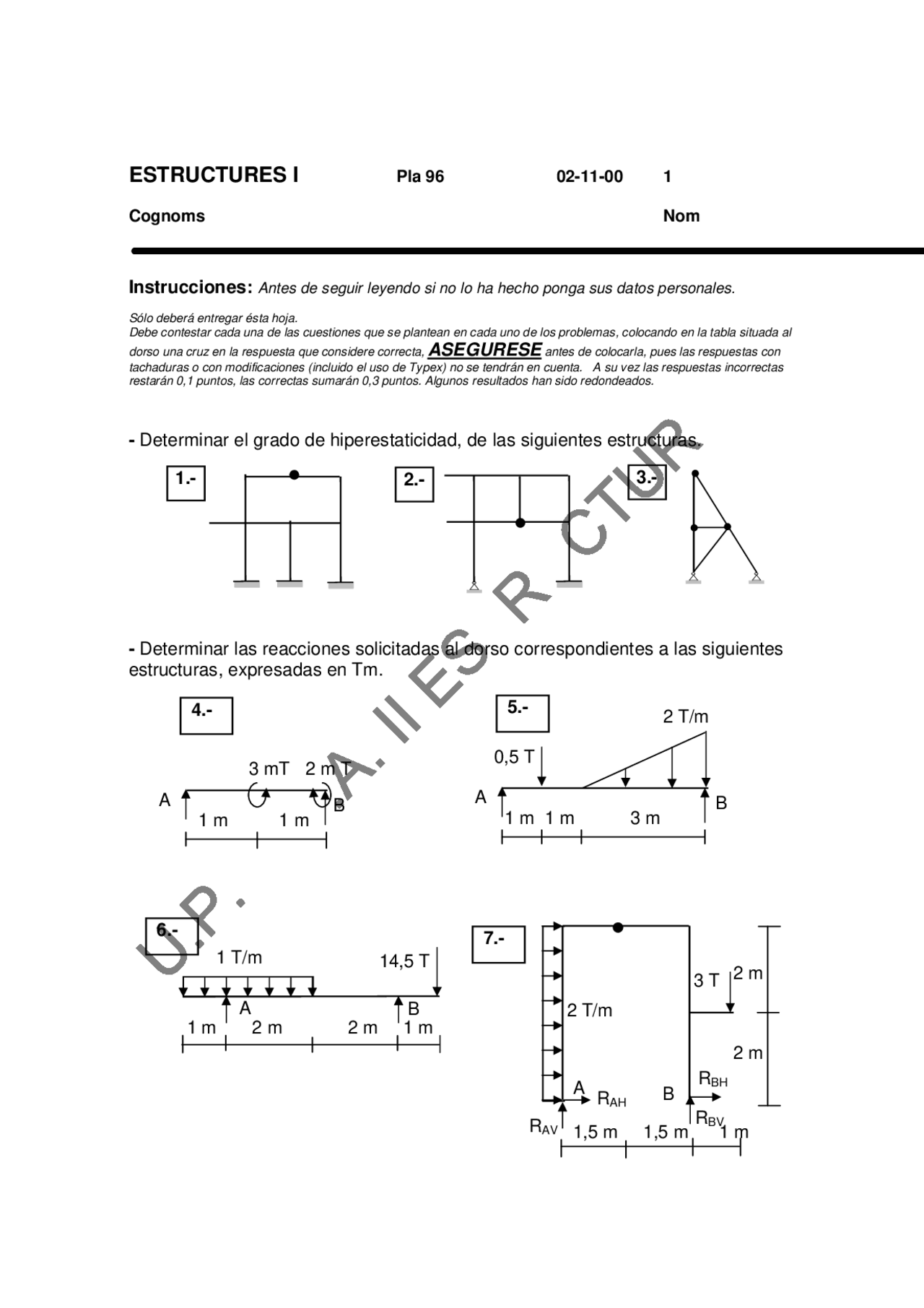

ESTRUCTURES I
Pla 96 02-11-00 1
Cognoms Nom
Instrucciones:
Antes de seguir leyendo si no lo ha hecho ponga sus datos personales.
Sólo deberá entregar ésta hoja.
Debe contestar cada una de las cuestiones que se plantean en cada uno de los problemas, colocando en la tabla situada al
dorso una cruz en la respuesta que considere correcta,
ASEGURESE
antes de colocarla, pues las respuestas con
tachaduras o con modificaciones (incluido el uso de Typex) no se tendrán en cuenta. A su vez las respuestas incorrectas
restarán 0,1 puntos, las correctas sumarán 0,3 puntos. Algunos resultados han sido redondeados.
- Determinar el grado de hiperestaticidad, de las siguientes estructuras.
- Determinar las reacciones solicitadas al dorso correspondientes a las siguientes
estructuras, expresadas en Tm.
1.-
2.-
3.-
5.-
0,5 T
2 T/m
1 m 1 m 3 m
A
B
3 mT 2 m T
1 m 1 m
4.-
A
B
14,5 T
B
A
1 T/m
1 m 2 m 2 m 1 m
6.-
R
BH
R
BV
2 m
2 m
R
AH
R
AV
A
B
3 T
7.-
2 T/m
1,5 m 1,5 m 1 m
