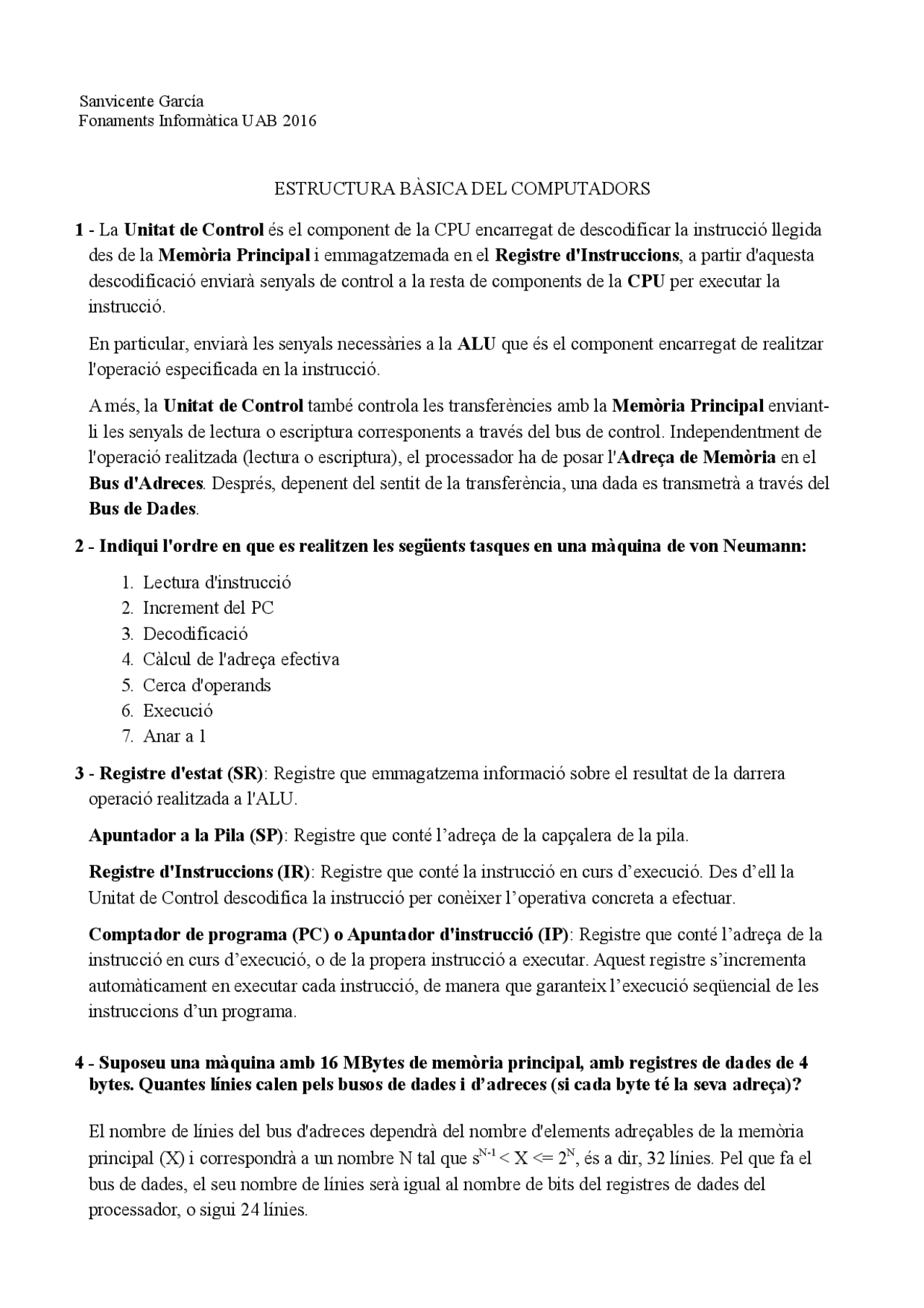

Sanvicente García
Fonaments Informàtica UAB 2016
ESTRUCTURA BÀSICA DEL COMPUTADORS
1- La Unitat de Control és el component de la CPU encarregat de descodificar la instrucció llegida
des de la Memòria Principal i emmagatzemada en el Registre d'Instruccions, a partir d'aquesta
descodificació enviarà senyals de control a la resta de components de la CPU per executar la
instrucció.
En particular, enviarà les senyals necessàries a la ALU que és el component encarregat de realitzar
l'operació especificada en la instrucció.
A més, la Unitat de Control també controla les transferències amb la Memòria Principal enviant-
li les senyals de lectura o escriptura corresponents a través del bus de control. Independentment de
l'operació realitzada (lectura o escriptura), el processador ha de posar l'Adreça de Memòria en el
Bus d'Adreces. Després, depenent del sentit de la transferència, una dada es transmetrà a través del
Bus de Dades.
2 - Indiqui l'ordre en que es realitzen les següents tasques en una màquina de von Neumann:
1. Lectura d'instrucció
2. Increment del PC
3. Decodificació
4. Càlcul de l'adreça efectiva
5. Cerca d'operands
6. Execució
7. Anar a 1
3- Registre d'estat (SR): Registre que emmagatzema informació sobre el resultat de la darrera
operació realitzada a l'ALU.
Apuntador a la Pila (SP): Registre que conté l’adreça de la capçalera de la pila.
Registre d'Instruccions (IR): Registre que conté la instrucció en curs d’execució. Des d’ell la
Unitat de Control descodifica la instrucció per conèixer l’operativa concreta a efectuar.
Comptador de programa (PC) o Apuntador d'instrucció (IP): Registre que conté l’adreça de la
instrucció en curs d’execució, o de la propera instrucció a executar. Aquest registre s’incrementa
automàticament en executar cada instrucció, de manera que garanteix l’execució seqüencial de les
instruccions d’un programa.
4 - Suposeu una màquina amb 16 MBytes de memòria principal, amb registres de dades de 4
bytes. Quantes línies calen pels busos de dades i d’adreces (si cada byte té la seva adreça)?
El nombre de línies del bus d'adreces dependrà del nombre d'elements adreçables de la memòria
principal (X) i correspondrà a un nombre N tal que sN-1 < X <= 2N, és a dir, 32 línies. Pel que fa el
bus de dades, el seu nombre de línies serà igual al nombre de bits del registres de dades del
processador, o sigui 24 línies.
