INTEGRANTES:
JACOBO BUSTAMANTE, Alisson
QUISPE VILCHEZ, Jose Luis
QUITO TALAVERANO, Antonioni
VALENTIN PERALTA, Piero
DOCENTE: Ing. Ticlla River, Jorge

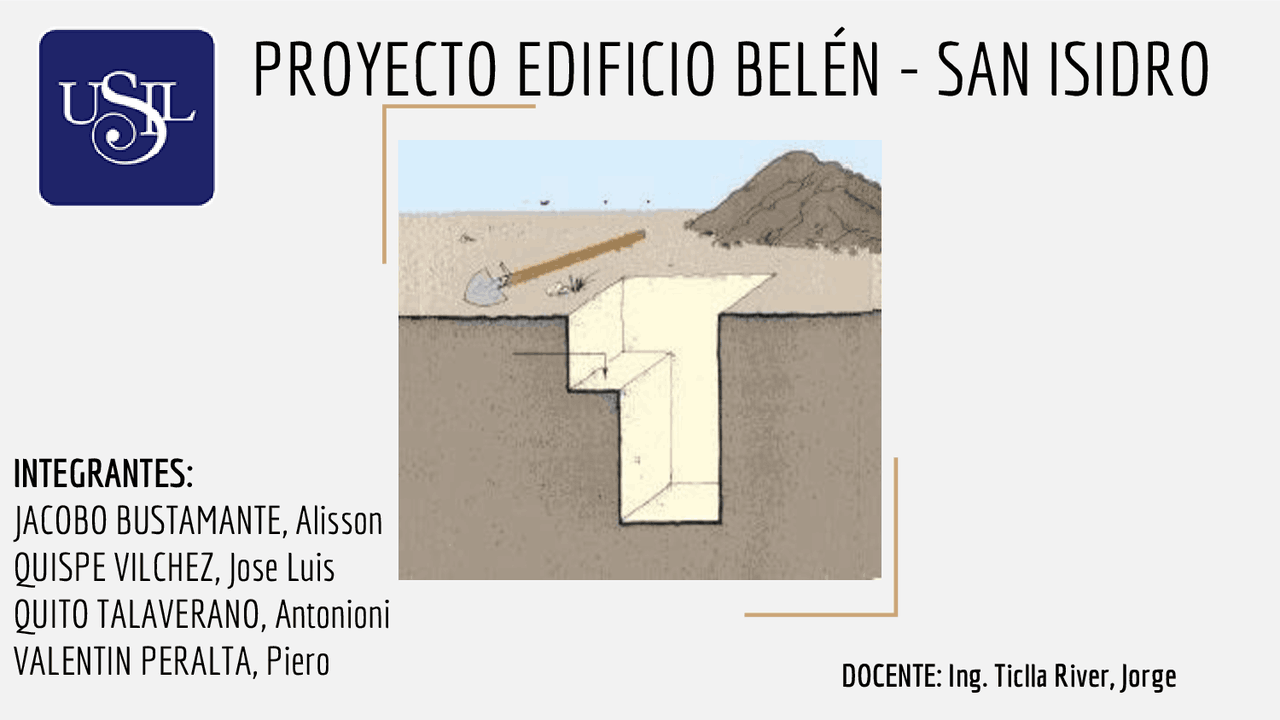

PROYECTO EDIFICIO BELÉN - SAN ISIDRO
ARQUITECTURA
- Planta vehicular de 3 niveles
- Planta de cisterna en el nivel inferior Planta vehicular
SEGUNDA PLANTA LEYENDA NÚCLEO VERTICAL DEPARTAMENTO 1, 2, 3
PLANTA 3 AL 7 PISO LEYENDA NÚCLEO VERTICAL DEPARTAMENTO 1, 2, 3
CORTES
ELEVACIÓN
ENSAYO DE GRANULOMETRÍA
Para el siguiente ensayo se usó una muestra
de 5 kg obtenida de una excavación de 1. 80 a
2 m de profundidad, además se utilizó 5
tamices de medidas abordantes entre los
100 mm a 0. 010 mm , en los cuales tenemos
como resultado un porcentaje no mayor del
20 % de agregado fino, además de un 10 %
de agregado entre medio y grueso. Por
último los resultados arrojan 10 % de grava
fina y 60 % de grava gruesa.
ENSAYO DE SULFATO
El contenido de sulfatos
solubles del suelo determinado
mediante análisis químicos de
laboratorio en una muestra
representativa es de 41 p.p.m.,
por lo tanto es entendible que
cuando el contenido es menor
de 1000 ppm el ataque de los
sulfatos del suelo al concreto
es despreciable y no será
necesario tomar precauciones
al respecto.
CIMENTACIÓN
LOSAS Y VIGAS
Las losas de concreto son elementos estructurales, las cuales separan horizontalmente el espacio vertical conformando diferentes niveles y constituyen a su vez, el piso de uno de ellos y el techo del otro.
- Losa maciza: compuesta por concreto armado y mallas de refuerzo.
- Losa aligerada: constituye concreto en viguetas más relleno liviano. Las vigas son una serie de miembros estructurales que se extienden desde el borde hasta el perímetro, diseñada para soportar la cubierta del techo o el tipo de carga, asociados con los elementos que componen el techo de un edificio.
LOSAS Y VIGAS
Cimentación: La losa y vigas del techo de sótano, de la zona que tiene jardín, tendrá concreto con relación agua - cemento 0. 45 +aditivo plastificante (f’c aprox 300 kg/cm 2 ). Además, se aplicará aditivo impermeabilizante XIPE o membrana de 4 mm. tipo tororín o similar.
LOSAS Y VIGAS NIVELES^1 -^7
VIGA V- 25 (. 25 x. 65 )
VIGA V- 22 (. 30 x. 25 )
COLUMNAS
En los niveles de 1 al 7 los tipos de columnas P 1 , P 2 , P 3 , P 4 , P 5 , P 6 , P 7 y P 8 son continuas cuyas secciones se muestran a continuación.
