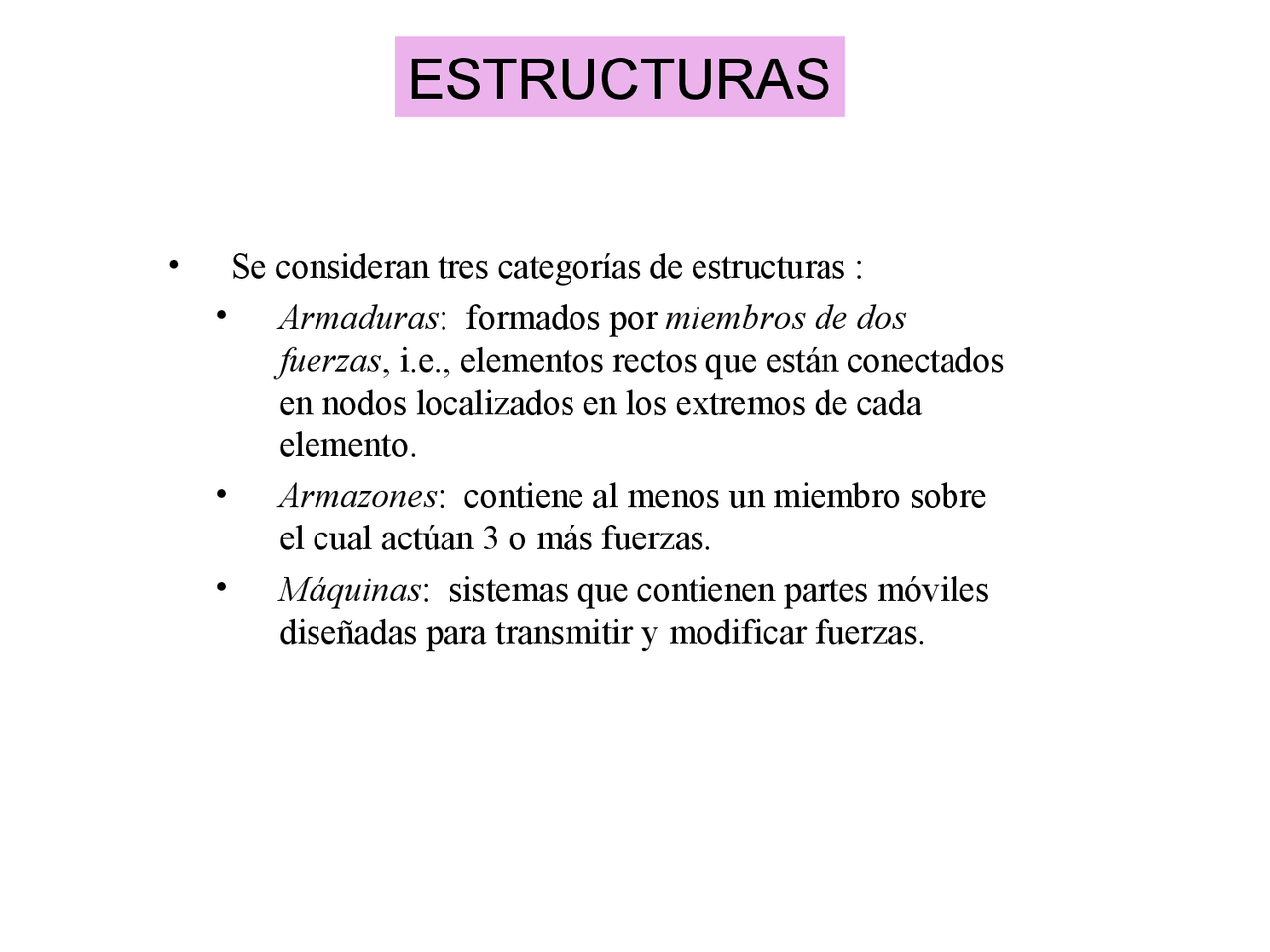

ESTRUCTURAS
Se consideran tres categorías de estructuras :
Armaduras: formados por miembros de dos
fuerzas, i.e., elementos rectos que están conectados
en nodos localizados en los extremos de cada
elemento.
Armazones: contiene al menos un miembro sobre
el cual actúan 3 o más fuerzas.
Máquinas: sistemas que contienen partes móviles
diseñadas para transmitir y modificar fuerzas.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c

Vista previa parcial del texto

¡Descarga Estructuras Armaduras y más Diapositivas en PDF de Estática solo en Docsity!

ESTRUCTURAS

  • (^) Se consideran tres categorías de estructuras :
    • (^) Armaduras : formados por miembros de dos

fuerzas , i.e., elementos rectos que están conectados

en nodos localizados en los extremos de cada

elemento.

  • (^) Armazones : contiene al menos un miembro sobre

el cual actúan 3 o más fuerzas.

  • (^) Máquinas : sistemas que contienen partes móviles

diseñadas para transmitir y modificar fuerzas.

ARMADURAS

  • (^) Una armadura consiste de miembros rectos

conectados en nudos o nodos. Ningún miembro se

considera continuo através de una articulación.

  • (^) Muchas estructuras están construidas con varias

armaduras planas unidas para formar una armadura

espacial. Cada armadura está diseñada para

soportar aquellas cargas que actúan en su plano y

pueden ser tratadas como estructuras bi-

dimensionales. Pero también existen armaduras

espaciales las que no se pueden analizar como

planas.

Cuando las cargas sobre una armadura están aplicadas en los

nudos de la armadura y si todas las barras están bien centradas

en las uniones (nudos), entonces en las barras se presentaran

únicamente fuerzas axiales, o sea todas las barras serán

elementos con dos fuerzas que pueden estar tensadas o

comprimidas.

Ejemplo de una estructura espacial a base de armaduras – un puente

Algunos tipos de armaduras

Armaduras típicas para techo Armaduras típicas para puentes Otros tipos de armaduras

SISTEMAS INVARIANTES

Se usan para formar estructuras: conjunto de elementos para sostener y

transmitir alguna carga como son armaduras y armazones.

El ejemplo más simple de un sistema invariante se tiene cuando tres

cuerpos se unen por medio de tres articulaciones que no están en la

misma línea.

Esto es la base de una armadura. Si a esto se le agregan dos barras

y un nodo que no están en una misma línea, se estará formando una

armadura simple.

Una armadura simple es un sistema estáticamente determinado – se

pueden determinar fuerzas axiales en todas las barras usando las

ecuaciones del equilibrio estático. En una armadura estáticamente

determinada existe la relación entre el numero de las barras (b) y el

numero de los nodos (n): b=2n-

Si b<2n-3 , el sistema no tiene suficientes barras para ser invariante y

no se debe usar para sostener cargas (no será una estructura – será

un mecanismo).

Si b>2n-3 , el sistema será estáticamente indeterminado si es

invariante – depende de la disposición de las barras.

ANALISIS DE LAS ARMADURAS

El propósito del análisis es determinar las fuerzas en todas las barras de

una armadura con tal de poder diseñarla (proporcionar las dimensiones

de las secciones de las barras) para que aguanten las cargas impuestas

sin romperse o deformarse demasiado.

MÉTODOS DEL ANÁLISIS:

-el método de nudos

-el método de secciones

-el método gráfico de Maxwell (en desuso)

MÉTODO DE NUDOS

Las fuerzas en las barras que llegan a un nudo deben estar en el equilibrio, o sea para cada nudo se pueden establecer dos ecuaciones de equilibrio: ΣFx= y ΣFy=0. En total habrá 2n ecuaciones (n=número de los nudos) y si la armadura es una estructura estáticamente determinada tendrá máximo (2n-3) barras, suficiente para determinar las fuerzas en todas las barras e inclusive se podrán determinar también las tres reacciones en los apoyos.

Para que el método sea práctico, hay que seguir cierto orden:

1.- Analizar armadura entera como si fuera un cuerpo rígido y determinar las reacciones. Chequear el cálculo de las reacciones. 2-empezar el análisis de los nudos con un nudo donde habrá máximo dos fuerzas incógnitas y después seguir siempre con el nudo que tiene máximo dos incógnitas. Así se pasa por todos los nudos. Cuando se llega al último nudo ya se conocerán todas las fuerzas, sin embargo se analiza también el último nudo para chequear el cálculo. Si se hubiera cometido algún error en los cálculos, se manifestará analizando el último nudo (no habrá el equilibrio).

En la armadura dada, hay dos nudos con solamente dos barras (dos incógnitas). Son los nudos A y B. Se puede empezar con cualquiera de los dos. Se escoge nudo A y se dibuja partícula A aislada para en seguida analizar su equilibrio y calcular fuerzas en las barras. NUDO A F N N kN kN sen F N x A A y A 0 15 cos 30 25 20 0 3 1 1 Σ = → = − = Σ = → =− = − α α Con α=53.1° Conocido NA1 se puede pasar a analizar nudo 1. NUDO 1 F N^ (^ )^ kN kN sen sen F N x y 0 25 cos 2 30

12 13 Σ = → =− = −

Conocidos NA3 y N 13 se pasa al nudo 3.

NUDO 3

F N kN kN sen sen F N x B y 0 30 25 cos 37. 5 cos 22. 5

  1. 5 50 25 0 3 23 Σ = → = + − = = − Σ = → = α α α α NUDO 2 Solamente queda una incógnita en este nudo y sería suficiente una sola ecuación de equilibrio, sin embargo se usarán las dos ecuaciones – para chequear los valores obtenidos. 0 30 15 2 37. 5 cos 22. 5 0

F x kN kN sen sen F N x y B α α α Ya se conocen las fuerzas en todas las barras aunque aún falta analizar el nudo B. Se analiza el equilibrio del último nudo solamente para verificar los resultados. OK

Nudos en condiciones especiales

1.- Nudo con solamente dos barras y sin carga: puede estar en el equilibrio solamente si las fuerzas en ambas barras son cero. Nudos B y F en la armadura mostrada abajo están en esta condición. 0 0 0 cos 0 0 1 2 2 Σ = → = Σ = → = → = F N F N N y x α Ejemplo

2.- Nudo con tres barras donde dos barras tienen la misma línea de acción y nudo sin carga. En estos nudos el equilibrio se dará solamente si las barras que tienen la misma línea de acción tienen las fuerzas iguales, mientras la tercera barra tendrá fuerza 0. Nudos J y H en la armadura mostrada abajo. 1 2 3 3 0 0 cos 0 0 F N N F N N y x Σ = → = Σ = → α = → =

METODO DE SECCIONES

Es muy útil cuando se quiere determinar fuerza en una sola barra. En tal caso se hace una sección cortando la barra que nos interesa y como máximo dos barras más (pueden cortarse más de tres barras en total, pero en tal caso hay que saber algo respecto a las fuerzas en las barras). Las barras cortadas n o deben ser concurrentes ni paralelas. Entonces se analiza el equilibrio de la armadura seccionada. Las fuerzas en las barras cortadas deben tener el valor justo necesario para mantenerlo (equilibrio).

Ejemplo: Se considera la armadura mostrada y para la carga mostrada se determinará la fuerza en la barra EG usando el método de secciones. Previamente se determinaron las reacciones en los apoyos de la armadura. Se hace una sección (n-n) de tal manera que la barra en cuestión resulte cortada y algunas otras. Ahora se analizará el equilibrio de una de las dos partes cortadas (cualquiera). Fuerzas en las barras cortadas son incógnitas y deben tener valores justo necesarios para mantener en el equilibrio la parte cortada. La magnitud de la fuerza en la barra EG se obtendrá de la ecuación: Σ^ MF =^0 → N (^) EG ( 27. 5 x 4 20 x 2 ) 35 kN 2 1 = − + =− El mismo corte se puede aprovechar para obtener valores de NFG y NFH F (^) y NFG 10. 61 kN cos 45 20 27. 5 0 = − Σ = → = kN x M (^) G NFH 27. 5 2

  1. 5 2 Σ = 0 → = =
