Guía de Ejercicios de Estática
Unidad Nº 3. Análisis de Estructuras.
http://sites.google.com/site/estaticaluz/
1
ARMADURAS

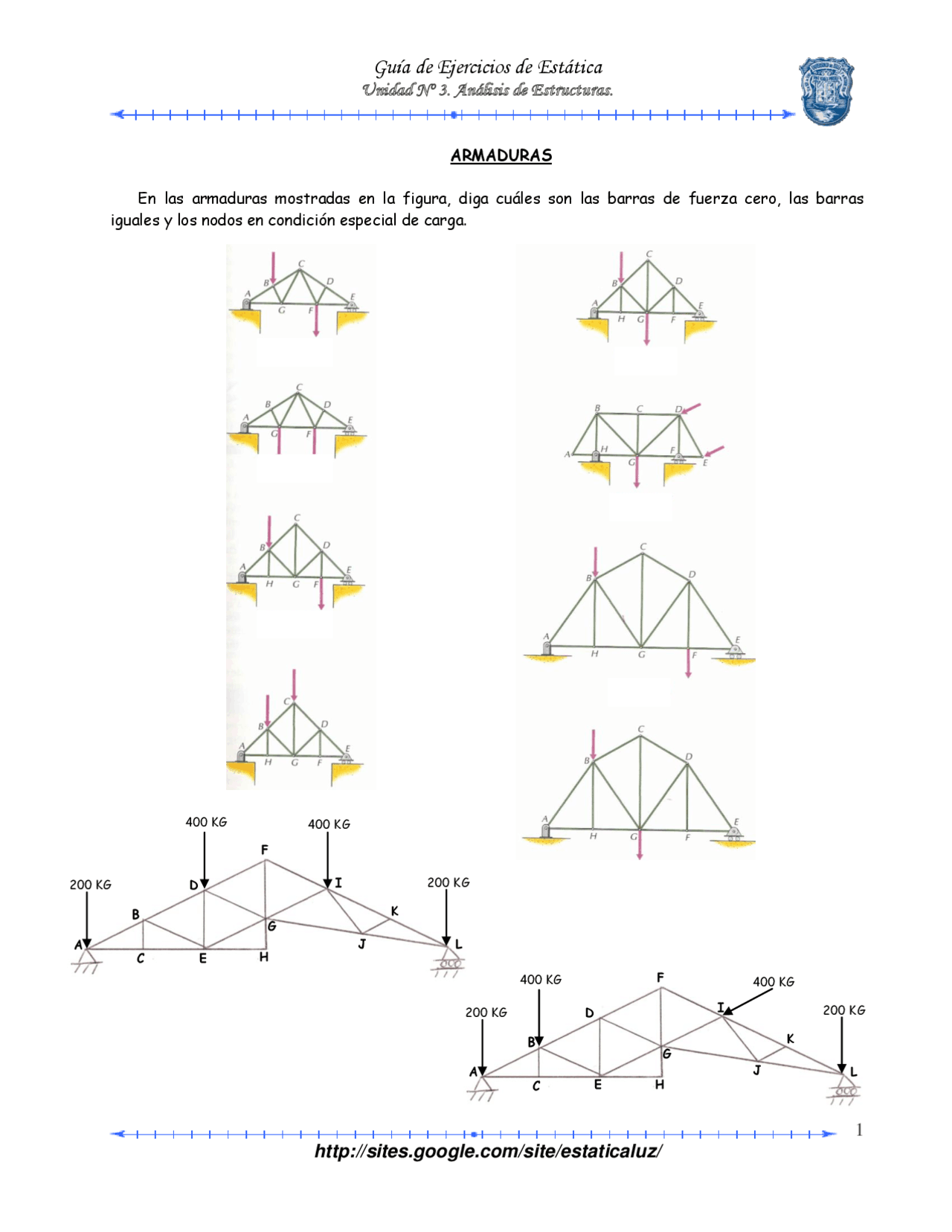

En las armaduras mostradas en la figura, diga cuáles son las barras de fuerza cero, las barras
iguales y los nodos en condición especial de carga.
A
B
C
E
H
D
F
G
I
J
K
L
200 KG
400 KG
200 KG
400 KG
A
B
C
E
H
D
F
G
I
J
K
L
200 KG
400 KG
200 KG
400 KG
pf3
pf4
pf5
pf8
Discount

En oferta

Vista previa parcial del texto

¡Descarga Armaduras estáticas y más Ejercicios en PDF de Estática solo en Docsity!

Unidad Nº 3. Análisis de Estructuras.

ARMADURAS

En las armaduras mostradas en la figura, diga cuáles son las barras de fuerza cero, las barras iguales y los nodos en condición especial de carga.

A

B

C E H

D

F

G

I

J

K

L

200 KG

4 00 KG

200 KG

4 00 KG

A

B

C E^ H

D

F

G

I

J

K L

200 KG

4 00 KG 200 KG

40 0 KG

Unidad Nº 3. Análisis de Estructuras.

Hallar las fuerzas en las barras que se indican para cada armadura por el método de las secciones. Determine además si existen barras nulas.

NOTA: en la armadura 6) la longitud de la barraAB es 10m

1) DE, EH, GH

2) BC, BG, GH

3) BC, CG, GF 4) BC, BE, EF

5) BC, BG, GH

6) BC, CG, BG

Unidad Nº 3. Análisis de Estructuras.

15 m

5 m 20 m

12,5 m

12,5 m

1000 Kg

A (^) B C

E

F

D

G

1

2

4 3

5

6

7

carril

R=5m

R=2,5m

ENTRMADOS

Determine las fuerzas en todos los elementos de las estructuras mostradas. Verifique los grados de libertad en cada caso.

13) DF, DG, EG 14) FI, GI, GJ.

Unidad Nº 3. Análisis de Estructuras.

3 m

1000 Kg

D

2

R=0,8m

4 m

2 m

3 m 2 m 5 m 3 m

1000 Kg

2000 Kg

A

B

C

E

1

3 4

5

6 7 8

R=1,2m 3 m

1000 Kg

D

2

R=0,8m

4 m

2 m

3 m 2 m 5 m 3 m

1000 Kg

2000 Kg

A

B

C

E

1

3 4

5

6 7 8

R=1,2m

1000 N

3 m

A

B 1

R=1,3m

6 m 2 m^ 4 m^ 3 m

3 m

4 m

1500 N

C

D

E

F

G

H

2 3 4

5

6

7

(^8 )

R=1,9m

1000 N

3 m

A

B 1

R=1,3m

6 m 2 m^ 4 m^ 3 m

3 m

4 m

1500 N

C

D

E

F

G

H

2 3 4

5

6

7

(^8 )

R=1,9m

1000 Kg 3 m A

B

1

R=1,5m

3 m

3 m 3 m

4 m

4 m

2000 Kg

1500 Kg

C

D E

2

3

4

5 6

7

8 R=1m

1000 Kg 3 m A

B

1

R=1,5m

3 m

3 m 3 m

4 m

4 m

2000 Kg

1500 Kg

C

D E

2

3

4

5 6

7

8 R=1m

Unidad Nº 3. Análisis de Estructuras.

  1. Al usar unas pinzas cortadoras para pernos, un trabajador

aplica dos fuerzas de 75 lb sobre los mangos de la misma.

Determine la magnitud de las fuerzas ejercidas por las pinzas cortadoras sobre el perno.

  1. Determine la magnitud de las fuerzas de apriete generadas

cuando dos fuerzas de 50lb se aplican como se muestra en la

figura.

  1. Las tijeras podadoras de palanca compuesta que se muestra en la figura pueden ajustarse mediante el

perno A en varias posiciones de trinquete sobre la

cuchilla ACE. Si se sabe que se necesitan fuerzas

verticales de 1.5 kN para poder completar el corte

de una rama pequeña, determine la magnitud P de las fuerzas que se deben aplicar sobre los mangos de las cizallas cuando éstas se ajustan como se muestra en la figura.

  1. En la posición cerrada que se muestra en la

figura, la abrazadera de rótula ejerce enA una

fuerza vertical de 1.2^ kN sobre el bloque de

madera, y el mangoCF descansa sobre el tope en

G. Determine la fuerza P necesaria para liberar la

abrazadera. (Sugerencia: para liberar la

abrazadera, las fuerzas de contacto en G deben ser cero).

27) El brazo de extensión telescópica ABC se emplea para

levantar una plataforma con trabajadores de la construcción. La masa conjunta de los trabajadores y de la

plataforma es de 240 kg y su centro de gravedad

compuesto se localiza directamente por encima deC. Para

la posición en la cual 24º, determine: a) la fuerza

ejercida enB por el cilindro hidráulico simpleBD, y b) la

fuerza ejercida sobre el soporte del sistema enA.

Problema 2 3

Problema 2 5

Problema 2 6

Problema 2 7

Problema 2 4

Unidad Nº 3. Análisis de Estructuras.

  1. El cubo del retroescavador mostrado en la figura

transporta una carga de 12 kN. El movimiento del

cubo se controla mediante dos mecanismos idénticos, uno de los cuales se muestra en la figura. Si se sabe que el mecanismo mostrado

sostiene la mitad de los 12 kN de carga,

determine la fuerza ejercida por: a) el cilindro

CD, y b) el cilindroFH.

  1. El movimiento del cubo del retroescavador mostrado en la figura se controla mediante dos

brazos y un eslabón articulado en D. Los

brazos son simétricos respecto a los planos central, vertical y longitudinal del retroescavador; en la figura sólo se muestra el

brazo AFJ y su cilindro de control EF. El

eslabón simpleGHBD y su cilindro de control

BC se encuentran localizados en el plano de

simetría. Para la posición mostrada en la figura, determine la fuerza ejercida por: a) el

cilindroBC, y b) el cilindroEF.

30) El brazoBCD se conecta mediante pernos a un collar

enC y la manivela AB enB. Sin tomar en cuente el

efecto de la fricción, determine el par M necesario para mantener al sistema en equilibrio cuando

Problema 2 8

Problema 29

Problema 3 0
