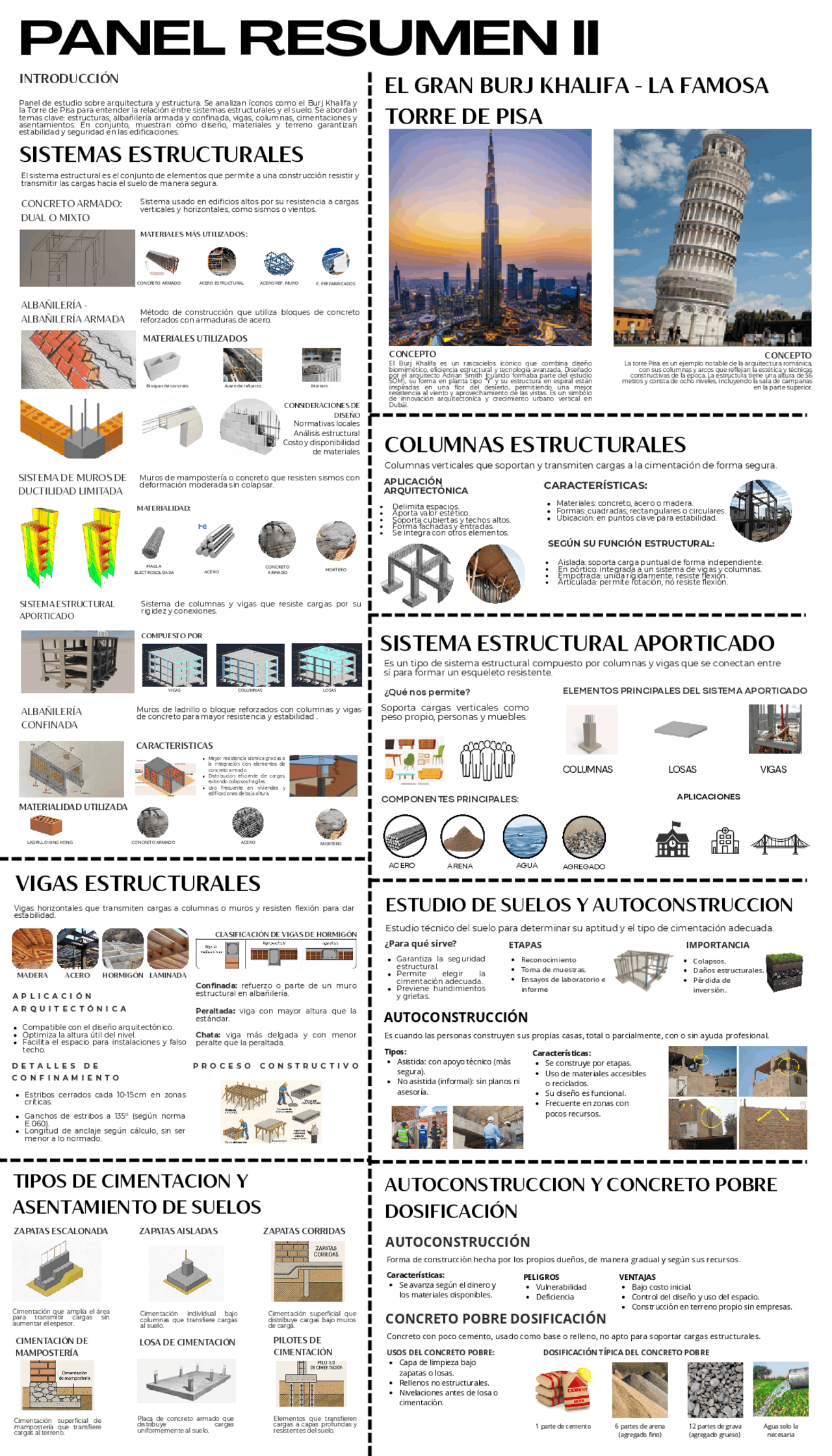

PANEL RESUMEN II
ACERO REF. MURO E. PREFABRICADOS
CONCRETO ARMADO ACERO ESTRUCTURAL
El sistema estructural es el conjunto de elementos que permite a una construcción resistir y
transmitir las cargas hacia el suelo de manera segura.
CONCRETO ARMADO:
DUAL O MIXTO
Sistema usado en edificios altos por su resistencia a cargas
verticales y horizontales, como sismos o vientos.
MATERIALES MÁS UTILIZADOS :
MATERIALES UTILIZADOS
CONSIDERACIONES DE
DISEÑO
Normativas locales
Análisis estructural
Costo y disponibilidad
de materiales
ALBAÑILERÍA -
ALBAÑILERÍA ARMADA Método de construcción que utiliza bloques de concreto
reforzados con armaduras de acero.
Bloques de concreto Acero de refuerzo Mortero
El Burj Khalifa es un rascacielos icónico que combina diseño
biomimético, eficiencia estructural y tecnología avanzada. Diseñado
por el arquitecto Adrian Smith (cuando formaba parte del estudio
SOM), su forma en planta tipo “Y” y su estructura en espiral están
inspiradas en una flor del desierto, permitiendo una mejor
resistencia al viento y aprovechamiento de las vistas. Es un símbolo
de innovación arquitectónica y crecimiento urbano vertical en
Dubái.
CONCEPTO
La torre Pisa es un ejemplo notable de la arquitectura románica,
con sus columnas y arcos que reflejan la estética y técnicas
constructivas de la época. La estructura tiene una altura de 56
metros y consta de ocho niveles, incluyendo la sala de campanas
en la parte superior.
CONCEPTO
EL GRAN BURJ KHALIFA - LA FAMOSA
TORRE DE PISA
SISTEMA DE MUROS DE
DUCTILIDAD LIMITADA
Muros de mampostería o concreto que resisten sismos con
deformación moderada sin colapsar.
MATERIALIDAD:
MALLA
ELECTROSOLDADA
CONCRETO
ARMADO
ACERO MORTERO
SISTEMA ESTRUCTURAL
APORTICADO
Sistema de columnas y vigas que resiste cargas por su
rigidez y conexiones.
COLUMNAS LOSASVIGAS
COMPUESTO POR
ALBAÑILERÍA
CONFINADA
Muros de ladrillo o bloque reforzados con columnas y vigas
de concreto para mayor resistencia y estabilidad .
Mayor resistencia sísmica gracias a
la integración con elementos de
concreto armado.
Distribución eficiente de cargas,
evitando colapsos frágiles.
Uso frecuente en viviendas y
edificaciones de baja altura.
CARACTERISTICAS
LADRILLO KING KONG CONCRETO ARMADO ACERO MORTERO
MATERIALIDAD UTILIZADA
TIPOS DE CIMENTACION Y
ASENTAMIENTO DE SUELOS
ZAPATAS ESCALONADA
CIMENTACIÓN DE
MAMPOSTERÍA
ZAPATAS AISLADAS
LOSA DE CIMENTACIÓN
ZAPATAS CORRIDAS
PILOTES DE
CIMENTACIÓN
Cimentación que amplía el área
para transmitir cargas sin
aumentar el espesor.
Cimentación individual bajo
columnas que transfiere cargas
al suelo.
Cimentación superficial que
distribuye cargas bajo muros
de carga.
Cimentación superficial de
mampostería que transfiere
cargas al terreno.
Placa de concreto armado que
distribuye cargas
uniformemente al suelo.
Elementos que transfieren
cargas a capas profundas y
resistentes del suelo.
CLASIFICACIÓN DE VIGAS DE HORMIGÓN
VIGAS ESTRUCTURALES
Vigas horizontales que transmiten cargas a columnas o muros y resisten flexión para dar
estabilidad.
ACERO HORMIGÓN LAMINADA
P R O C E S O C O N S T R U C T I V O
A P L I C A C I Ó N
A R Q U I T E C T Ó N I C A
D E T A L L E S D E
C O N F I N A M I E N T O
MADERA
Confinada: refuerzo o parte de un muro
estructural en albañilería.
Peraltada: viga con mayor altura que la
estándar.
Compatible con el diseño arquitectónico.
Optimiza la altura útil del nivel.
Facilita el espacio para instalaciones y falso
techo.
Chata: viga más delgada y con menor
peralte que la peraltada.
Estribos cerrados cada 10-15 cm en zonas
críticas.
Ganchos de estribos a 135° (según norma
E.060).
Longitud de anclaje según cálculo, sin ser
menor a lo normado.
COLUMNAS ESTRUCTURALES
Columnas verticales que soportan y transmiten cargas a la cimentación de forma segura.
Delimita espacios.
Aporta valor estético.
Soporta cubiertas y techos altos.
Forma fachadas y entradas.
Se integra con otros elementos.
CARACTERÍSTICAS:
Materiales: concreto, acero o madera.
Formas: cuadradas, rectangulares o circulares.
Ubicación: en puntos clave para estabilidad.
APLICACIÓN
ARQUITECTÓNICA
Aislada: soporta carga puntual de forma independiente.
En pórtico: integrada a un sistema de vigas y columnas.
Empotrada: unida rígidamente, resiste flexión.
Articulada: permite rotación, no resiste flexión.
SEGÚN SU FUNCIÓN ESTRUCTURAL:
SISTEMA ESTRUCTURAL APORTICADO
Es un tipo de sistema estructural compuesto por columnas y vigas que se conectan entre
sí para formar un esqueleto resistente.
¿Qué nos permite?
Soporta cargas verticales como
peso propio, personas y muebles.
ELEMENTOS PRINCIPALES DEL SISTEMA APORTICADO
COLUMNAS LOSAS VIGAS
COMPONENTES PRINCIPALES:
ACERO ARENA AGUA AGREGADO
APLICACIONES
INTRODUCCIÓN
Panel de estudio sobre arquitectura y estructura. Se analizan íconos como el Burj Khalifa y
la Torre de Pisa para entender la relación entre sistemas estructurales y el suelo. Se abordan
temas clave: estructuras, albañilería armada y confinada, vigas, columnas, cimentaciones y
asentamientos. En conjunto, muestran cómo diseño, materiales y terreno garantizan
estabilidad y seguridad en las edificaciones.
SISTEMAS ESTRUCTURALES
Reconocimiento
Toma de muestras,
Ensayos de laboratorio e
informe
ESTUDIO DE SUELOS Y AUTOCONSTRUCCION
Estudio técnico del suelo para determinar su aptitud y el tipo de cimentación adecuada.
¿Para qué sirve?
Garantiza la seguridad
estructural.
Permite elegir la
cimentación adecuada.
Previene hundimientos
y grietas.
ETAPAS IMPORTANCIA
Colapsos.
Daños estructurales.
Pérdida de
inversión.
AUTOCONSTRUCCIÓN
Es cuando las personas construyen sus propias casas, total o parcialmente, con o sin ayuda profesional.
Tipos:
Asistida: con apoyo técnico (más
segura).
No asistida (informal): sin planos ni
asesoría.
Características:
Se construye por etapas.
Uso de materiales accesibles
o reciclados.
Su diseño es funcional.
Frecuente en zonas con
pocos recursos.
AUTOCONSTRUCCION Y CONCRETO POBRE
DOSIFICACIÓN
AUTOCONSTRUCCIÓN
Forma de construcción hecha por los propios dueños, de manera gradual y según sus recursos.
Características:
Se avanza según el dinero y
los materiales disponibles.
PELIGROS
Vulnerabilidad
Deficiencia
VENTAJAS
Bajo costo inicial.
Control del diseño y uso del espacio.
Construcción en terreno propio sin empresas.
CONCRETO POBRE DOSIFICACIÓN
Concreto con poco cemento, usado como base o relleno, no apto para soportar cargas estructurales.
USOS DEL CONCRETO POBRE:
Capa de limpieza bajo
zapatas o losas.
Rellenos no estructurales.
Nivelaciones antes de losa o
cimentación.
DOSIFICACIÓN TÍPICA DEL CONCRETO POBRE
1 parte de cemento 6 partes de arena
(agregado fino)
12 partes de grava
(agregado grueso)
Agua solo la
necesaria
