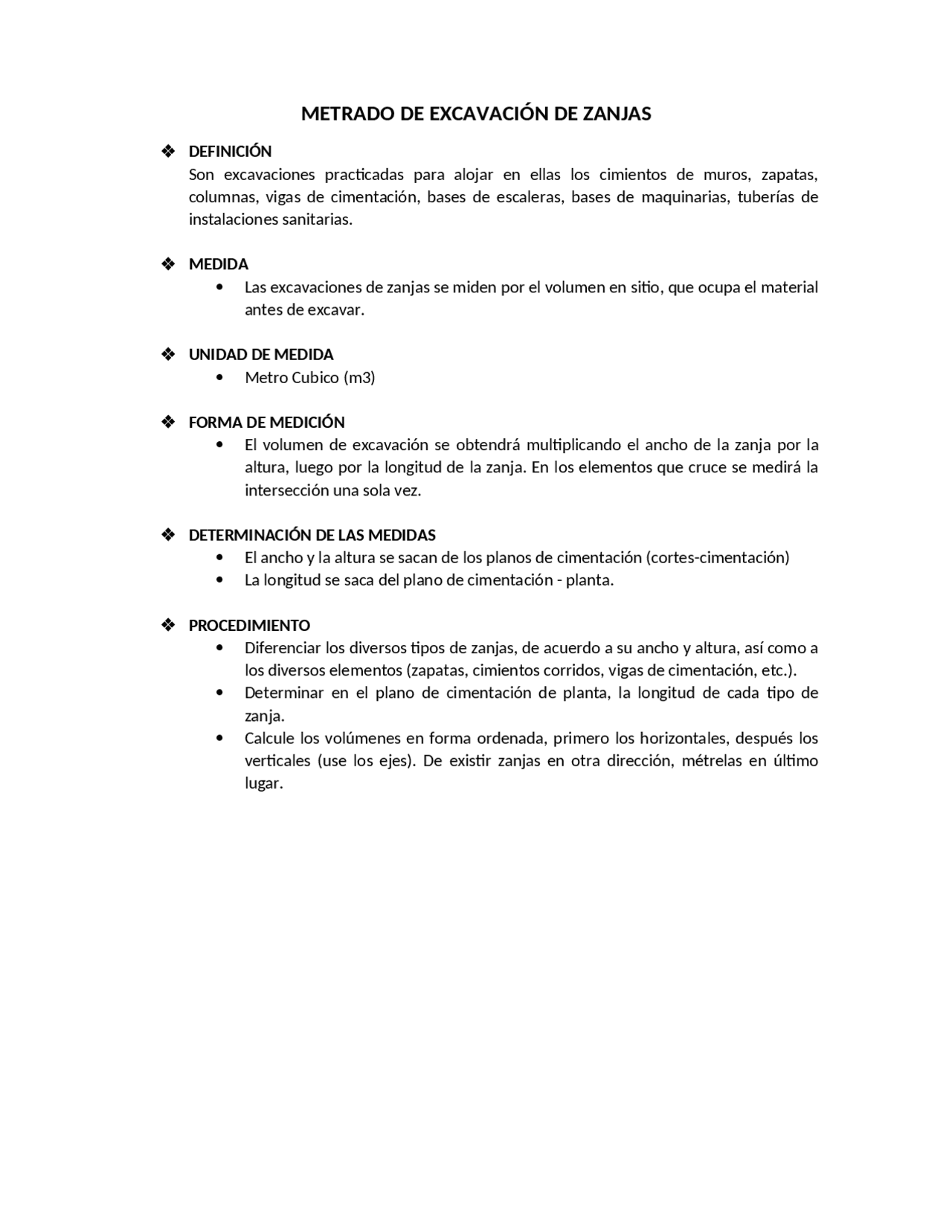

METRADO DE EXCAVACIÓN DE ZANJAS
DEFINICIÓN
Son excavaciones practicadas para alojar en ellas los cimientos de muros, zapatas, columnas, vigas de cimentación, bases de escaleras, bases de maquinarias, tuberías de instalaciones sanitarias. MEDIDA Las excavaciones de zanjas se miden por el volumen en sitio, que ocupa el material antes de excavar. UNIDAD DE MEDIDA Metro Cubico (m3) FORMA DE MEDICIÓN El volumen de excavación se obtendrá multiplicando el ancho de la zanja por la altura, luego por la longitud de la zanja. En los elementos que cruce se medirá la intersección una sola vez. DETERMINACIÓN DE LAS MEDIDAS El ancho y la altura se sacan de los planos de cimentación (cortes-cimentación) La longitud se saca del plano de cimentación - planta. PROCEDIMIENTO Diferenciar los diversos tipos de zanjas, de acuerdo a su ancho y altura, así como a los diversos elementos (zapatas, cimientos corridos, vigas de cimentación, etc.). Determinar en el plano de cimentación de planta, la longitud de cada tipo de zanja. Calcule los volúmenes en forma ordenada, primero los horizontales, después los verticales (use los ejes). De existir zanjas en otra dirección, métrelas en último lugar.
METRADO DE EXCAVACIÓN DE CIMIENTOS CORRIDOS
DEFINICIÓN
Son elementos de concreto ciclópeo, constituyen la base para la fundación de los muros y sirven para trasmitir al terreno el peso propio y la carga de la estructura que soportan. MEDIDA SE mide en base al volumen de mezcla que se empleará al vaciarlos. UNIDAD DE MEDIDA Metro Cubico (m3) FORMA DE MEDICIÓN El volumen de concreto se calcula sumando los volúmenes parciales de los diversos elementos. El volumen de cada elemento se calcula multiplicando el ancho por la altura y la longitud efectiva (volumen de prisma rectangular). Se debe tener cuidado al metrar las intersecciones las mismas que deberán considerarse una sola vez. DETERMINACIÓN DE LAS MEDIDAS El ancho y la altura se sacan de los planos de detalles de cimentación (cortes- cimentación) La longitud se saca del plano de cimentación - planta. PROCEDIMIENTO Diferenciar los diversos tipos de cimientos, de acuerdo a su ancho y altura ubicados en los planos de cortes y cimentación Determinar en el plano de cimentación de planta, la longitud de cada tipo de cimiento. Calcule los volúmenes en forma ordenada, primero los horizontales, después los verticales (use los ejes). De existir cimientos inclinados calcular al final. DESARROLLO ZANJAS PARA ZAPATAS Y CIMIENTOS
CONCRETO SIMPLE
METRADO DE SOBRECIMIENTOS
DEFINICIÓN
Parte de la cimentación que se construye encima del cimiento corrido, sobresale de la superficie del terreno natural, sobre ellos se levantan los muros de albañilería y sirven para proteger a los muros de la humedad o de cualquier otro agente extraño. MEDIDA SE mide en base al volumen de mezcla que se empleará al vaciarlos. El área de las caras laterales se usa para el encofrado y desencofrado. UNIDAD DE MEDIDA Metro Cubico (m3) para el concreto Metro cuadrado (m2) para el encofrado y desencofrado FORMA DE MEDICIÓN El volumen de concreto se calcula sumando los volúmenes parciales de los diversos elementos. El volumen de cada elemento se calcula multiplicando el ancho por la altura por la longitud. Se debe tener cuidado al metrar las intersecciones las mismas que deberán considerarse una sola vez. DETERMINACIÓN DE LAS MEDIDAS El ancho y la altura se sacan de los planos de detalles de cimentación (cortes- cimentación) Ubicar las placas y columnas estructurales. La longitud se saca del plano de cimentación - planta. Descontar el ancho de los vanos de las puertas, el ancho de las placas, el ancho de la columna estructurales, etc. (use los cuadros de vanos y columnas) PROCEDIMIENTO Diferenciar los diversos tipos de sobrecimientos, de acuerdo a su ancho y altura ubicados en los planos de cortes y cimentación así como de arquitectura. Determinar en el plano de cimentación de planta, la longitud de cada tipo de sobre cimiento. (descontar: vanos, placas, columnas estructurales, etc.) Calcule los volúmenes en forma ordenada, primero los horizontales, después los verticales (use los ejes). De existir sobrecimientos inclinados calcular al final. Al calcular los volúmenes, agrupe los diversos tipos de sobrecimiento, de acuerdo a su sección (ancho y altura).
METRADO DE LOSAS PARA ZAPATAS
DEFINICIÓN
Se conoce como solado para zapatas a una capa de concreto simple de espesor adecuado que se coloca en el fondo de la zanja para zapatas y sirve de base para la colocación de las armaduras y efectuar el trazado de las columnas MEDIDA Los solados de las zapatas se miden por el área que ocupan. UNIDAD DE MEDIDA Metro cuadrado (m2) FORMA DE MEDICIÓN El área total se calcula sumando las áreas parciales de cada solado para zapatas. El área de cada solado se calcula multiplicando el largo por el ancho de cada zanja para zapata. Se deberá especificar el espesor del solado. DETERMINACIÓN DE LAS MEDIDAS Tanto el largo como el ancho de las zanjas para zapatas se sacan de los planos de cimentación de planta y detalles. PROCEDIMIENTO Clasificar a los solados de acuerdo a su espesor. Determinar en el plano de cimentación – planta y detalles el largo y el ancho de las zanjas de las zapatas. Calcule Ud. en forma ordenada. Para designar los solados use: Solado para zapata Z1, Z2, Z3, etc.
CONCRETO ARMADO – CONCRETO Y ACERO
METRADO DE COLUMNAS
DEFINICIÓN
Una columna es un elemento arquitectónico vertical y de forma alargada que normalmente tiene funciones estructurales, aunque también pueden erigirse con fines decorativos. MEDIDA Se miden en: El volumen de mezcla de concreto que se empleará al vaciarla. Por su área lateral, en caso de que se necesite encofrado para vaciarla La cantidad de fierro corrugado (acero) que requiera. UNIDAD DE MEDIDA Metro cubico (m3) para el concreto. Metro cuadrado (m2) para el encofrado y desencofrado. Kilogramos (kg) para las armaduras de acero. FORMA DE MEDICIÓN Para el computo del volumen de concreto se tendrá en cuenta la forma de la columna. DETERMINACIÓN DE LAS MEDIDAS La forma y dimensiones de las columnas se sacan de los planos de cimentación de planta y detalles. PROCEDIMIENTO Diferenciar los diversos tipos de columnas de acuerdo a su sección transversal y altura. Las dimensiones de la sección transversal obténgalas del cuadro de columnas La altura se obtiene del plano de cortes. Obtenga los volúmenes de cada columna por niveles Calcule los volúmenes en forma ordenada de acuerdo a su tipo sección y altura , pudiendo designarlas: Columnas C-1, C-2, C-3.
METRADO DE LOSAS
DEFINICIÓN
Son elementos de concreto armado que se utilizan como entrepisos o techos de una edificación. Pueden ser: Losas macizas: Cuando la estructura está construida por concreto en todo su espesor y extensión. Losas aligeradas: Cuando la losa está constituida por viguetas de concreto y elementos livianos de relleno. Las viguetas están unidas por una losa o capa superior de concreto, los elementos de relleno son ladrillos o bloques huecos que sirven para aligerar la losa y para conseguir una superficie uniforme de cielo raso. Losas nervadas: Son losas con nervaduras o viguetas de concreto armado, ubicadas en una sola dirección o en dos direcciones (cruzadas). MEDIDA La losas se miden por: El volumen de mezcla de concreto que se empleará al vaciarla. Si hay losas de espesores diferentes; se obtendrá el volumen de cada una de ellas y luego se sumarán los resultados. Para encofrado y desencofrado se calculará: las áreas netas, es decir, considerando las dimensiones entre caras de muros o vigas, agregándose el área de frisos (encofrado del borde vertical de la losa). La cantidad de fierro que lleva cada losa. Para el caso de losas aligeradas se determinará el número de ladrillos o bloques huecos. UNIDAD DE MEDIDA Metro cubico (m3) para el concreto. Metro cuadrado (m2) para el encofrado y desencofrado. Kilogramos (kg) para las armaduras de acero. FORMA DE MEDICIÓN Para losas macizas: El volumen de concreto se obtendrá multiplicando el área de la losa por su espesor. Para losas aligeradas: Tanto el volumen de concreto como el número de ladrillos o bloques huecos se determinarán, multiplicando el área afectiva, ocupada por la losa por los factores k1, k2 que da la siguiente tabla.
Losas aligeradas Diferenciar y clasificar las losas de acuerdo a su espesor. Determinar las áreas ocupadas por cada una de las losas, de acuerdo a su forma (generalmente un rectángulo). El volumen de concreto determínelo multiplicando el factor K1 en la tabla n° 1 por el área ocupada por la losa. El número de ladrillos o bloques huecos se calcula multiplicando el factor K2 de la tabla número 1, por el área ocupada por la losa Losas nervadas Diferenciar y clasificar las losas de acuerdo a su espesor y a las nervaduras. El volumen de concreto se obtendrá calculando el volumen total de la losa como si fuera maciza y luego descontando el volumen de los vacíos que quedan entre las nervaduras.
