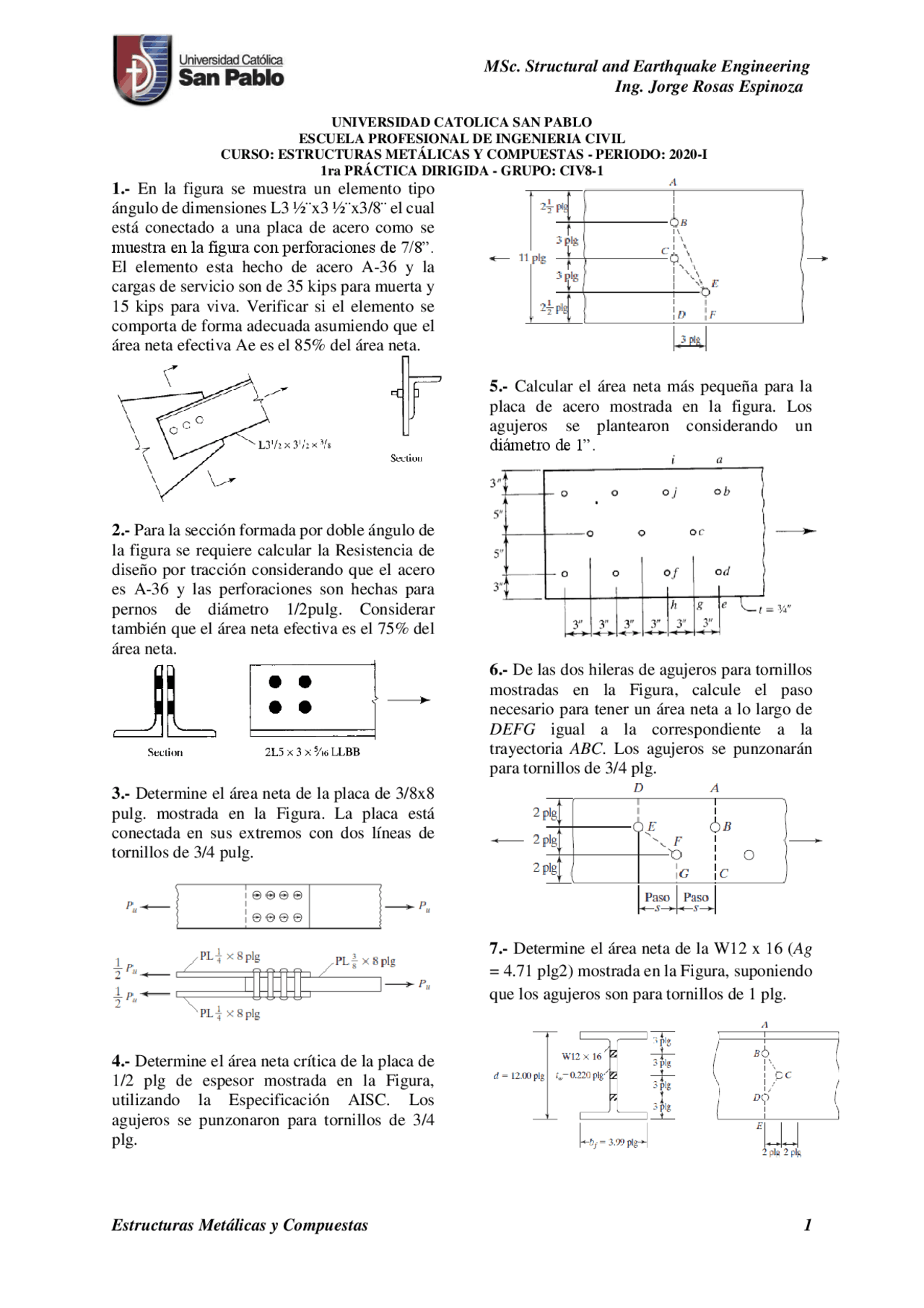

MSc. Structural and Earthquake Engineering Ing. Jorge Rosas Espinoza Estructuras Metálicas y Compuestas 1 UNIVERSIDAD CATOLICA SAN PABLO ESCUELA PROFESIONAL DE INGENIERIA CIVIL CURSO: ESTRUCTURAS METÁLICAS Y COMPUESTAS - PERIODO: 20 20 - I 1ra PRÁCTICA DIRIGIDA - GRUPO: CIV 8 - 1 1.- En la figura se muestra un elemento tipo ángulo de dimensiones L3 ½¨x3 ½¨x3/8¨ el cual está conectado a una placa de acero como se muestra en la figura con perforaciones de 7/8”. El elemento esta hecho de acero A-36 y la cargas de servicio son de 35 kips para muerta y 15 kips para viva. Verificar si el elemento se comporta de forma adecuada asumiendo que el área neta efectiva Ae es el 85% del área neta. 2.- Para la sección formada por doble ángulo de la figura se requiere calcular la Resistencia de diseño por tracción considerando que el acero es A-36 y las perforaciones son hechas para pernos de diámetro 1/2pulg. Considerar también que el área neta efectiva es el 75% del área neta. 3.- Determine el área neta de la placa de 3/8x pulg. mostrada en la Figura. La placa está conectada en sus extremos con dos líneas de tornillos de 3/4 pulg. 4.- Determine el área neta crítica de la placa de 1/2 plg de espesor mostrada en la Figura, utilizando la Especificación AISC. Los agujeros se punzonaron para tornillos de 3/ plg. 5.- Calcular el área neta más pequeña para la placa de acero mostrada en la figura. Los agujeros se plantearon considerando un diámetro de 1”. 6.- De las dos hileras de agujeros para tornillos mostradas en la Figura, calcule el paso necesario para tener un área neta a lo largo de DEFG igual a la correspondiente a la trayectoria ABC. Los agujeros se punzonarán para tornillos de 3/4 plg. 7.- Determine el área neta de la W12 x 16 ( Ag = 4.71 plg2) mostrada en la Figura, suponiendo que los agujeros son para tornillos de 1 plg.

MSc. Structural and Earthquake Engineering Ing. Jorge Rosas Espinoza Estructuras Metálicas y Compuestas 2 8.- Determine el área neta a lo largo de la trayectoria ABCDEF para la C15 x 33.9 ( Ag= 10.00 plg2) mostrada en la Figura. Los agujeros son para tornillos de ¾ plg. 9 .- Determine las resistencias de diseño por tensión LRFD de una sección W10x45 con dos líneas de tornillos de 3/4 plg. de diámetro en cada patín usando acero A572 grado 50 con Fy=50 klb/plg2 y Fu =65 klb/plg2 y la Especiación AISC. Suponga que hay por lo menos tres tornillos en cada línea a 4 plg entre centros y que los tornillos no están a tresbolillo entre sí. Para el cálculo considerar lo siguiente. 10 .- Determine las resistencias de diseño por tensión LRFD de una sección tipo L de acero A36 (Fy = 36 klb/plg2 y Fu = 58 klb/plg2) L6 x 6 x 3/8 plg que está conectada en sus extremos con una línea de cuatro tornillos de 7/8 plg de diámetro con agujeros estándar de 3 plg entre centros en un ala del ángulo. Para el cálculo considerar lo siguiente. 11 .- El miembro a tensión (Fy=50 klb/plg2 y Fu=65 klb/plg2) de la figura se supone conectado en sus extremos con dos placas de 3/8x12 plg, como se muestra. Si en cada placa se usan dos hileras de tornillos de 3/4 plg, determinar la fuerza de diseño a tensión LRFD que las dos placas pueden transmitir.
