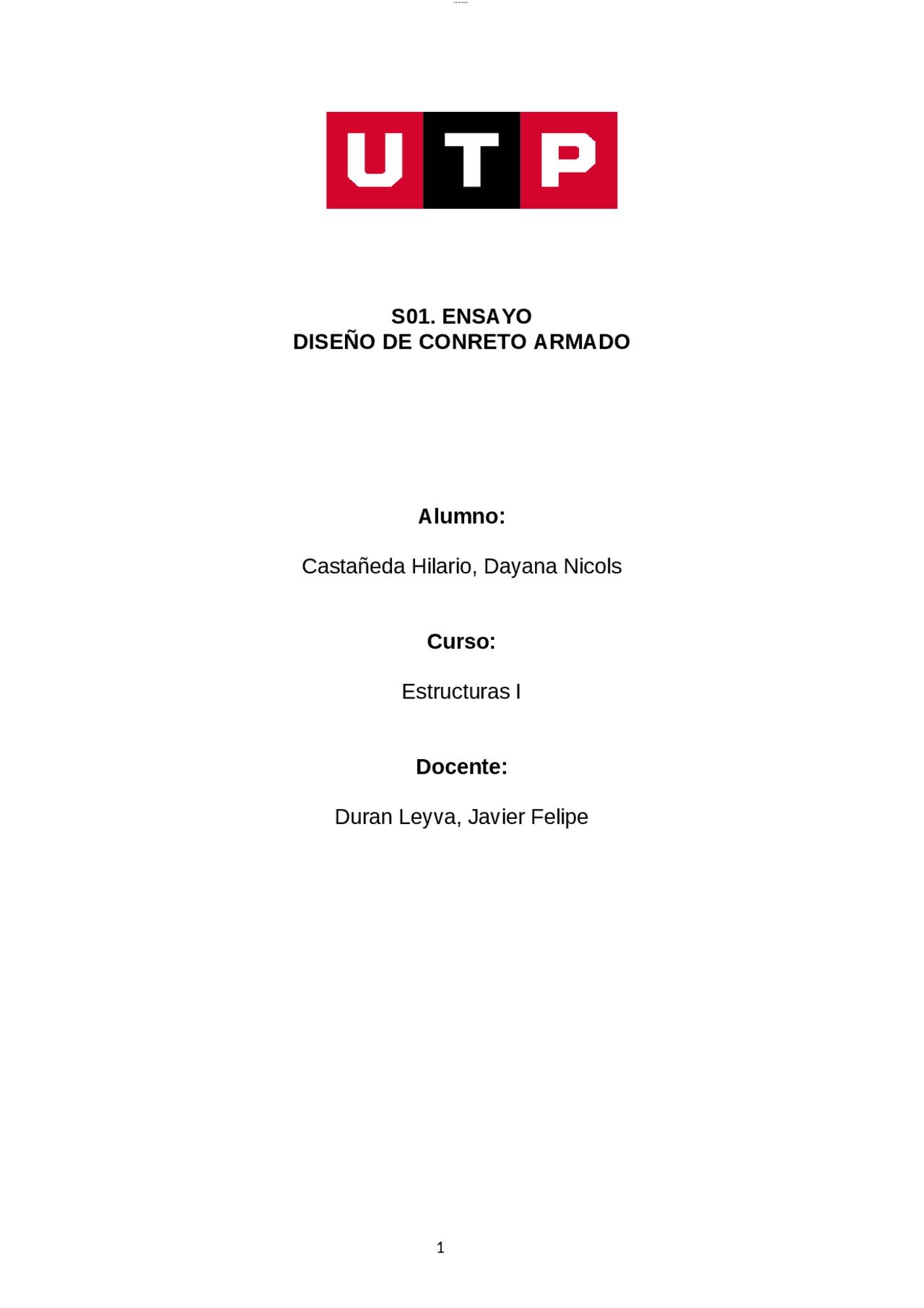

S01. ENSAYO

DISEÑO DE CONRETO ARMADO

Alumno:

Castañeda Hilario, Dayana Nicols

Curso:

Estructuras I

Docente:

Duran Leyva, Javier Felipe

Todo diseño o concepto que le queramos dar a una idea tiene siempre algunos conocimientos que debemos saber antes de empezar a realizarlo, Es por ello, que es necesario informarnos de algunos temas que son fundamentales para mejorar la calidad de proyecto que podamos realizar. En ese caso, ¿A qué le llamamos fundamentos del diseño en concreto armado? Comencemos con pequeñas definiciones de algunos temas que serán de gran ayuda a la hora de crear un proyecto. DISEÑO ESTRUCTURAL Un diseño estructural debe apreciarse como un grupo de partes que interactúan de manera ordenada para lograr el mismo propósito o una meta en específico. Por tal motivo, el proceso de diseño de un sistema comienza con la formulación de las metas a alcanzar. A la hora de diseñar, se trata de partir del aspecto general y obtener información sobre el problema poco a poco teniendo en cuenta que problemáticas pueden surgir a la hora de realizarse y ser precavidos para evitar complicaciones. En mi opinión, a la hora de diseñar podemos encontrar muchas soluciones, es decir, encontraremos varias soluciones para un problema, pero necesitamos saber qué solución elegiremos y la que más nos convenga, debemos tener en cuenta factores como el coste y el peso mínimo. Por eso, buscamos siempre la solución más razonable. EL DISEÑO POR ESTADO LIMITE En el diseño por estado de límite nos da a entender que una estructura debe estar siempre dentro de límites aceptables. En otras palabras, si una estructura deja de funcionar o cumplir con la tarea a la que fue asignada es porque ya alcanzo un estado límite.

ser vivió siempre estén dentro de los limites acordados. También, es fundamental recordar que en caso de que se den cargas extremas la estructura no falle de forma frágil, si no por el contrario que sea capaz de aguantar deformaciones bajo cargas cercanas a la máxima. El comportamiento que se desea en una estructura que está bajo fuerzas de cargas sísmicas es que pueda tener suficiente flexibilidad para absorber y dispersar la energía en deformaciones y solo se lograra si le dan atención a los detalles para evitar posibles fallas. MATERIALES: CONCRETO Esfuerzo de Compresión

 Esfuerzo de Compresión Uniaxial: Tras un ensayo de probetas se obtiene la

resistencia a la compresión del concreto. Estas se cargan para poder alcanzar la deformación requerida en 2 o 3 minutos. De este ensayo se obtiene la curva esfuerzo- deformación. A continuación, se describirá los efectos que tienen: -La edad -La relación agua-cemento -Efectos de velocidad de carga -Velocidad de deformación -Esbeltez -Tamaño del espécimen EFECTOS DE LA EDAD: Como el proceso de hidratación del cemento es repetitivo este aumenta también su capacidad de carga con la edad, es decir la capacidad de carga depende de la condición del curado con el tiempo. EFECTOS DE LA RELACION AGUA/CEMENTO: Mientras más sea la relación entre agua y concreto, la resistencia será menor.

EFECTO DE LA VELOCIDAD DE CARGA: Mientras menor sea el tiempo para alcanzar la carga máxima de la resistencia de una probeta es mejor. EFECTOS DE LA VELOCIDAD POR DEFORMACION: Dependiendo de cómo se aplica la deformación nos da como resultado una rama descendente brusca o suave, a mayor velocidad más brusca es la rama. EFECTOS DE LA ESBELTEZ Y DEL TAMAÑO DEL ESPÉCIMEN: 100% de resistencia de una probeta con relación de esbeltez es igual a 2. -Esbelteces mayores de 6= resistencia baja hasta 85% -Especímenes semejantes de distinto tamaño = resistencia baja para espécimen mayor

 COMPORTAMIENTO A ESFUERZOS COMBINADOS

En estructuras el concreto está sujeto a un equilibrio de fuerzas donde se comprueba que cualquier combinación de esfuerzos combinados puede reducirse a 3 esfuerzos normales que se dan en 3 planos perpendiculares. La resistencia del concreto sujeto a compresión biaxial puede ser mayor hasta u 27% que la uniaxial. Asimismo, en los ensayos de probetas a compresión triaxial este se crea rodeando el espécimen de aceite a una cierta presión de confinamiento lateral aplicando carga axial hasta que se dé una falla. A mayor aumento de presión lateral es más aumento en su ductilidad y resistencia.

 Esfuerzo de tensión en el concreto

Hacer que el hormigón soporte tensión axial directa no se ha utilizado mucho debido a las dificultades experimentales. En cambio, se ha utilizado la prueba brasileña, que incluye principalmente cuando la muestra de hormigón se somete a compresión lineal diametral, como muestra la imagen.

 Modulo Elástico del Concreto

Dado por la pendiente de la porción elástica lineal de la curva esfuerzo- deformación. CONFINAMIENTO DEL CONCRETO POR EL REFUERZO

- El concreto se confina mediante un refuerzo transversal por estribos. - El refuerzo transversal proporciona confinamiento pasivo, pruebas demostraron q este puede mejorar las características esfuerzo- deformación del concreto a deformaciones elevadas EFECTOS DEL TIEMPO EN EL CONCRETO ENDURECIDO

• Cuando a un espécimen de concreto se le suma una carga esta toma una deformación inicial. Si la carga sigue, la deformación también por más que la carga sea la misma.
• Las deformaciones se dan por: Contracción y flujo plástico. CONTRACCION: Cambios en el contenido del agua del concreto. Produce esfuerzos por culpa de la restricción al libre desplazamiento del elemento. FLUJO PLÁSTICO: Relacionado con aplicar cargas. Fenómeno de deformación con carga continua por reacomodo de partículas EFECTO DE LA PERMANENCIA DE LA CARGA: Con cierto grado de seguridad, el concreto puede tomar cargas sin fallar hasta el 60 % de su capacidad, si se pasa puede provocar la falla. En síntesis, englobando todo lo que hemos podido explicar podemos decir que conocer sobre los esfuerzos a los que están sometidos los elementos estructurales tales como el concreto o el acero es importante ya que con ello podemos asegurar una calidad de diseño sabiendo calcular lo más exacto posible para evitar una falla. Además, que estos

nos permiten generar refuerzos adicionales en la estructura. Asimismo, si no realizamos un diseño estructural con todos los cálculos y procesos necesarios no se puede definir un proyecto. Es necesario saber cuánta carga llevará cada elemento y que tipo de esfuerzos se harán para evitar poner en riesgo la vida de las personas al tomarlo a la ligera temas tan importantes como los que se mencionó, ya que si se estudia la estructura se logra un buen proyecto.
