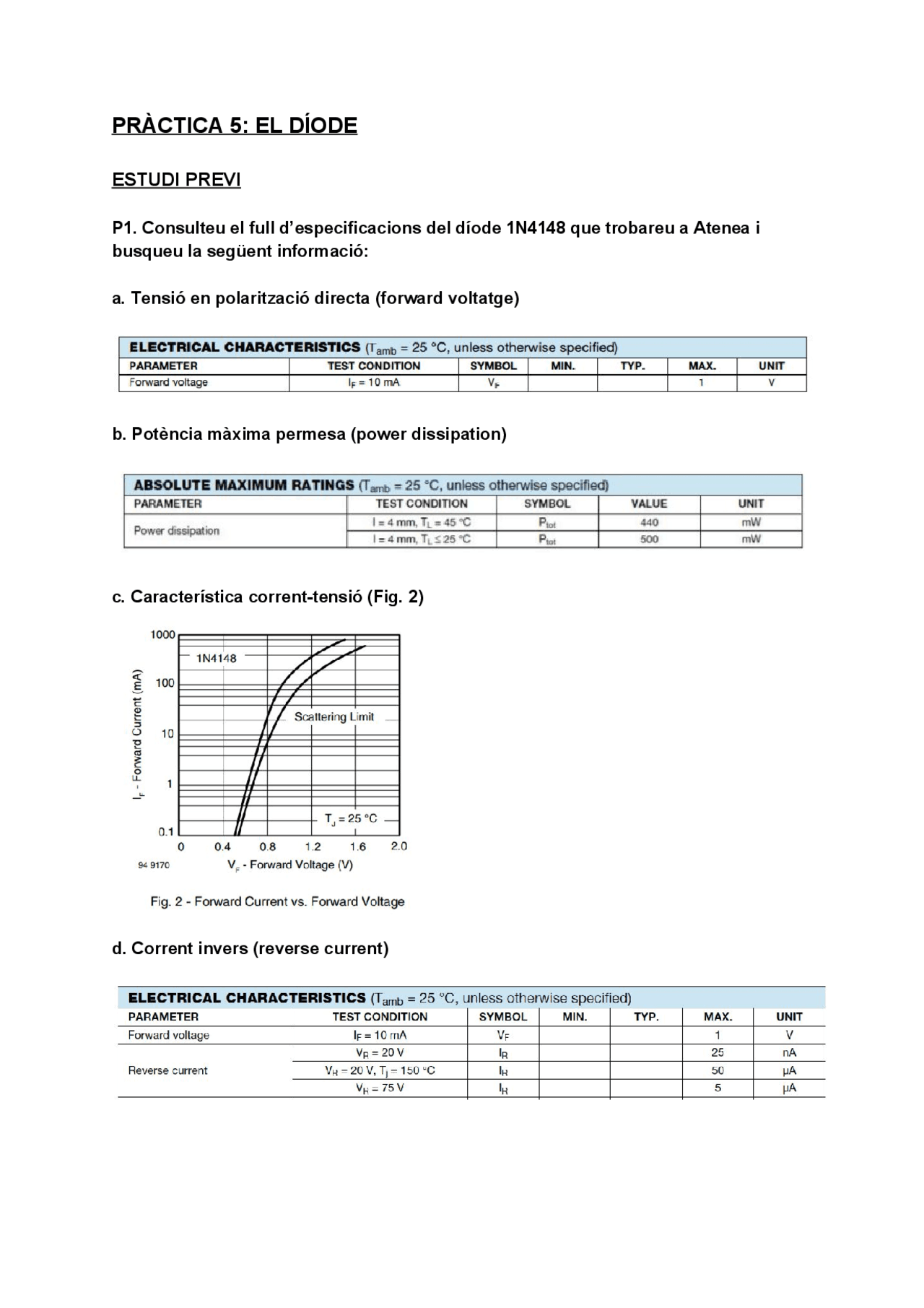

P1. Consulteu el full d’especificacions del díode 1N4148 que trobareu a Atenea i busqueu la següent informació:
a. Tensió en polarització directa (forward voltatge)
b. Potència màxima permesa (power dissipation)
c. Característica corrent-tensió (Fig. 2)
d. Corrent invers (reverse current)
Respecte al circuit de la Figura 1, en les següents qüestions suposarem per al seu anàlisi teòric un model simplificat del díode on en la regió de polarització directa vd = Vγ i id > 0 i en la de polarització inversa vd < Vγ i id = 0.
P2. Deduïu la condició que ha de complir Vs i obteniu les expressions algebraiques de Vd, Vo, i Id per als dos estats del díode (polarització directa i inversa).
Polarització Directa: Vd = Vγ i Id > 0
Polarització Inversa: Vd < Vγ i Id = 0 (El díode no deixa passar la intensitat, és com un circuit obert)
P3. Per a R = 1 kΩ (amb potència nominal de 250 mW) i Vs una tensió contínua de - V, 0 V, 1 V, 5 V i 10 V
a. Determineu la regió de treball del díode i calculeu Id, Vd i Vo suposant Vγ = 0,7 V.
La regió de treball del díode es a partir de la que la Vs sigui més gran que Vγ
Si Vs = -1V < Vγ = 0,7V → Id = 0, Vo = 0, Vd = Vs = -1V (polarització inversa)
Si Vs = 0V < Vγ = 0,7V → Id = 0, Vo = 0, Vd = Vs = 0V (polarització inversa)
Si Vs = 1V > Vγ = 0,7V → Vo = Vs - Vγ = 0’3V, Id = Vo/ R = 0,3 mA, Vd =Vγ = 0’7V
Si Vs = 5V > Vγ = 0,7V → Vo = Vs - Vγ = 4’3V, Id = Vo/ R = 4,3 mA, Vd =Vγ = 0’7V
Si Vs = 10V > Vγ = 0,7V → Vo = Vs - Vγ = 9’3V, Id = Vo/ R = 9,3 mA, Vd =Vγ = 0’7V
e. Simuleu amb Proteus el circuit amb el díode 1N4148 i un LED. Contrasteu els resultats amb els valors teòrics calculats en els apartats anteriors.
P4. Es vol obtenir la característica corrent-tensió del díode considerant ara per a Vs un senyal sinusoïdal d’amplitud (de pic) 5 V i freqüència de 50 Hz.
a. Obteniu l’expressió de Vs i representeu-la gràficament.
Com es tracta d’una senyal sinusoïdal: Vs = A · sin (wt)
b. Representeu en una gràfica Vs, Id i Vd en funció del temps i en una altra Id en funció de Vd. Us seran d’ajuda les expressions obtingudes en la qüestió P2.
Id en funció de Vd
P5. Es vol obtenir ara les tensions característiques d’una rectificació de mitja ona considerant una freqüència d’1 kHz pel senyal sinusoïdal Vs. A tal fi:
a. Representeu en una gràfica Vs i Vo en funció del temps i en una altra Vo en funció de Vs. Us seran d’ajuda les expressions obtingudes a la qüestió P2.
Grafica Vs i Vo en funció del temps:
Grafic Vo en funcio de Vs:
b. Simuleu el circuit amb l’esquema de la Figura 3. Deixeu d’invertir el canal B i justifiqueu els resultats sense (model Y-T) i amb el mode X-Y.
Mode X-Y: El canal A respecte al canal B no estan desfasats. Es pot contemplar com el canal A té gairebé 1 V més que al canal B i canal B només té component positiu, en canvi en el canal A surt tota la sinusoide completa y per tant s’allunya molt d’una corrent directa (línia recta).
Mode Y-T : En aquest mode es pot veure com surt una senyal en sentit positiu i de forma rectilínia. Per tant no varia en funció del temps.
TC1. Simuleu l’esquema proposat a la Figura 4:
a. Observeu si els senyals dels canals A i B concorden amb els visualitzat a l’exercici E2.d.
b. L’esquema inclou una resistència RSHUNT d’1 Ω. El canal C mesura la caiguda de tensió en RSHUNT, la qual és proporcional al corrent que circula pel díode. Fixeu-vos que la deformació del senyal del canal A coincideix amb el període en el qual circula el corrent pel díode. Estimeu el corrent de pic del díode i justifiqueu quantitativament la pèrdua de tensió del senyal A respecte al senyal generat.
