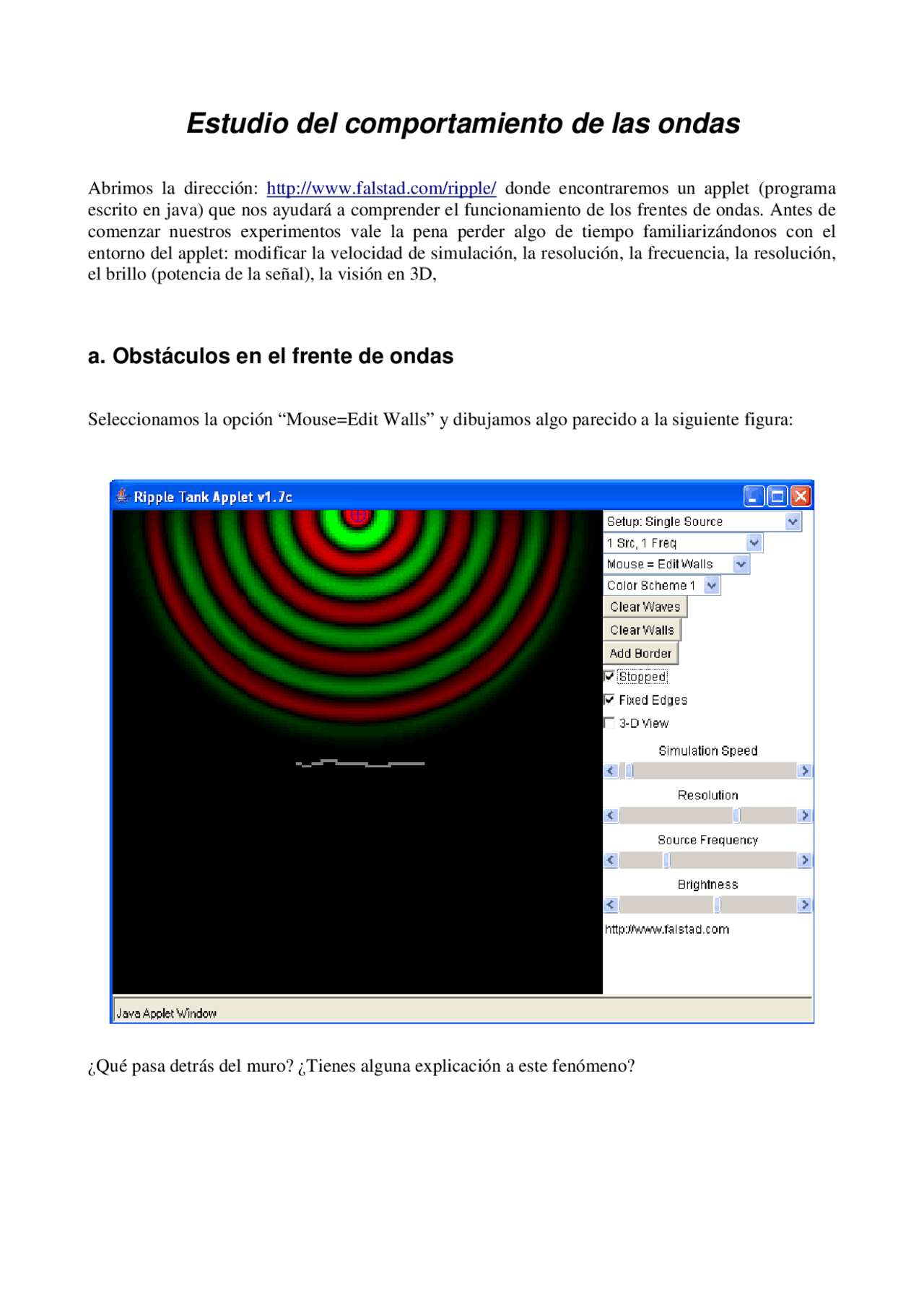

Estudio del comportamiento de las ondas
Abrimos la dirección: http://www.falstad.com/ripple/ donde encontraremos un applet (programa escrito en java) que nos ayudará a comprender el funcionamiento de los frentes de ondas. Antes de comenzar nuestros experimentos vale la pena perder algo de tiempo familiarizándonos con el entorno del applet: modificar la velocidad de simulación, la resolución, la frecuencia, la resolución, el brillo (potencia de la señal), la visión en 3D,
a. Obstáculos en el frente de ondas
Seleccionamos la opción “Mouse=Edit Walls” y dibujamos algo parecido a la siguiente figura:
¿Qué pasa detrás del muro? ¿Tienes alguna explicación a este fenómeno?
b. Diferencias de fase
Seleccionamos la opción “Setup: two sources”, separamos las emisiones de ondas y probamos poniendo al máximo y al mínimo la diferencia de fase.
¿Qué pasa en el punto A de la simulación cuando variamos la diferencia de fase? ¿Tienes alguna explicación a este fenómeno?
Contesta a las siguientes preguntas.
¿Por qué la onda refractada cambia de dirección?
¿Crees que la difracción y reflexión variará en el caso de ondas electromagnéticas en función del material?
¿Dependerá de la frecuencia?
SERIES DE FOURIER
Conéctate a http://www.jhu.edu/%7Esignals/fourier2/index.html
Selecciona “Rectangular Pulse” y 40 frecuencias, tendrás algo parecido a la siguiente figura:
Haz lo mismo con una onda en diente de sierra (Sawtooth) y con una onda triangular. Observa el espectro de las dos señales y explica las diferencias que observas.
Dibuja varias ondas con una transiciones suaves y otras con transiciones bruscas, unas con muchos cambios de magnitud y otras con pocos, experimenta con diferentes formas y engancha “ pantallazos” de las que creas más significativas. Intenta a partir de lo que observas deducir la relación que hay entre las componentes de las diferentes frecuencias y las formas de la señal. Intenta construir tu propia teoría a partir de lo que observas.
