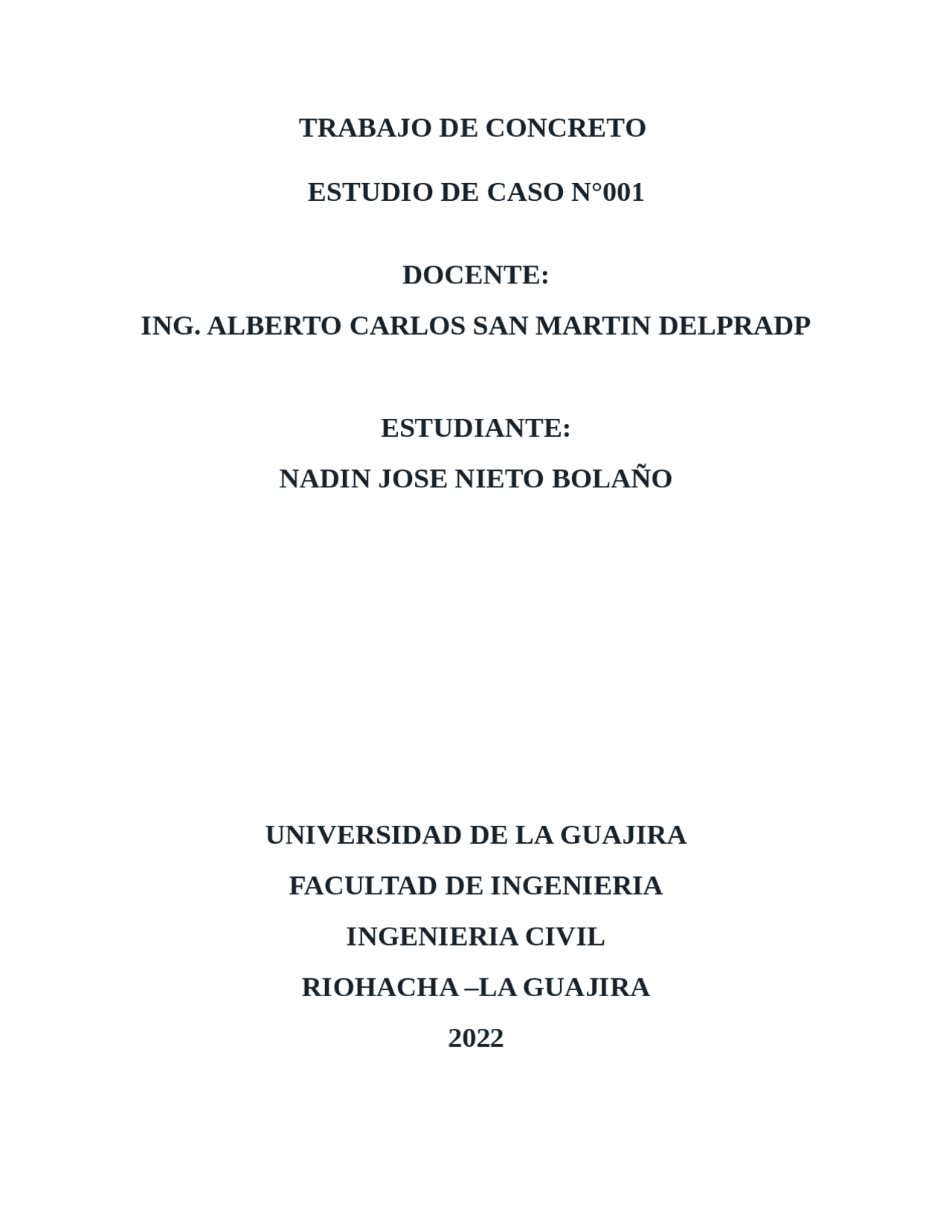

TRABAJO DE CONCRETO
ESTUDIO DE CASO N°001
DOCENTE:
ING. ALBERTO CARLOS SAN MARTIN DELPRADP
ESTUDIANTE:
NADIN JOSE NIETO BOLAÑO
UNIVERSIDAD DE LA GUAJIRA
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
RIOHACHA –LA GUAJIRA
2022
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Estudio de caso de un edificio, Apuntes de Análisis Estructural
Se presenta el estudio de caso de una obra
Tipo: Apuntes
2021/2022
1 / 43
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Estudio de caso de un edificio y más Apuntes en PDF de Análisis Estructural solo en Docsity!
TRABAJO DE CONCRETO
ESTUDIO DE CASO N°
DOCENTE:
ING. ALBERTO CARLOS SAN MARTIN DELPRADP
ESTUDIANTE:
NADIN JOSE NIETO BOLAÑO
UNIVERSIDAD DE LA GUAJIRA
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
RIOHACHA –LA GUAJIRA
INTRODUCCION
El campo de la ingeniería civil como ciencia aplicada en el campo de diseño de estructuras, es relativamente nueva, teniendo en cuenta la edad de la especie humana, debido a experiencias adquiridas por los conocedores e ingenieros a través de la historia y de los esfuerzos realizados por investigadores, quienes se han encargado de racionalizar los estudios y diseños en el á rea de estructuras, basándose en los avances científicos y tecnológicos. Las normatividades sismo resistentes en Colombia son relativamente nuevas, y han surgido bebido a que nuestro país se encuentra en un altoriesgo sísmico debido a su ubicación geográfica siendo rodeada por el pacifico por elcinturón de fuego y a la triple unión de placas como son la placa sudamericana y del Caribe. En esta zona hay cuatro zonas de alto riesgo sísmico ubicadas en losdepartamentos deNariño,Cauca, elChoco, elEje Cafetero, Santander y Norte de Santander. Hablamos de la NSR -98 y la NSR-10. Se hará un análisis profundo, comparando los cambios encontrados al diseñar una estructura importante con ambas normas, lo cual nos mostrara el avance de la norma al incluir nuevos parámetros y factores que garantizaran una estructura sismo resistente. Otras de las comparaciones que se realizaran con este proyecto es una muy importante debido a que gracias a este factor se puede llevar a cabo cualquier proyecto, estamos hablando de los costos, que tanto aumentaran o bajaran los cotos de la estructura al momento de ser diseñada con la NSR -98 o NSR-10, este parámetro es uno de los más importantes ya que este es quien le da vida a la estructura, como sabemos muchas estructuras no llegan a ser construidas por los altos costos que conllevaría realizarlas, es por esto que se analizara en que nos favorece o desfavorece la actualización de esta norma sismo resistente 2010. Este proyecto nos mostrara las formas más ideales que se deben tener en cuenta al momento de diseñar una estructura importante, para que esta sea viable y funcional. Se utilizaran software de diseño como una herramienta que nos facilita realizar procesos al momento de diseñar, que hace varios años era muy complicado realizar.
PREGUNTAS:
1. ¿Defina la norma bajo la cual se diseño el edificio space en la ciudad de medellin? El edificio space fue diseñ ado bajo la “Norma NSR-98” norma sismo resistente la cual le permite a todo ingeniero civil de acuerdo a su especialidad revizar, supervisar y realizar todo tipo de construccion teniendo en cuenta sus especificaciones tecnicas de estudio de suelos, estructural y de cimentaciones. 2. ¿Defina el paso 1, del apendice, respecto del estudio del caso de la clase 2, localizacion, nivel de amenaza sismica y valor de Aa y Av? En este paso debemos tener en cuenta la ubicació n geografica en la cual se realizara nuestra construccion, esto nos permitira determinar que tipo de amenaza sismica puede presentar dicha zona o ubicacion, con respecto a nuestra estructura. en este caso el edificio space, se encontraba ubicado en medellin antioquia, En el sector de el poblado. Teniendo en cuenta lo anterior podemos decir que la localizacion de construccion presentaba una riesgo intermedio ante amenazas sismicas, trayendo consigo los valores de coeficiente de aceleracion horizontal pico efectica de 0. Y el coeficiente de velocidad horizontal pico efectiva con un valor silimar de 0.20 según la tabla A.2.3-2 de la norma NSR-10. (para ciudades capitales de departamento). Comparandola conla norma NSR-98 el de Aa es de 0.20.
Localizacion: Medellin, antioquia Nivel de amenza sismica: intermedia Con respecto con el Aa de la norma NSR-98 es de 0.20 teniendo un cambio con respecto al Aa de la NSR-10 que seria 0.
- Espectro de diseño con respecto a la NSR-
Definicion con respecto a la NSR-
4. ¿Que significa el termino Sa? Valor del aspectro de acelacion de diseñ o para un peridodo de vibracion dado. Maxima acelaracion horizontal de diseñ o, expresada como una fraccion de aceleracion de la
6. ¿Defina el periodo de diseño o los periodos de diseño del edificio space, respecto a los videos de referencia del caso de estudio?
7. ¿Que perfil de suelo (S) es la zona donde se construyo el edificio space? La norma sismo resistente del 98 nos presenta los siguientes perfiles: Perfil de suelo S1: para considerar un perfil S1 debe cumplir las siguientes características, una de ellas es que el material debajo de la cimentación es roca, no importa su característica, y debe poseer una velocidad de onda mayor a los 750m.seg. O que entre la roca y la estructura halla una capa de material muy denso, ya sean depósitos de arenas, gravas o arcillas duras. Perfil de suelo S2: para considerar un perfil S2 se deben cumplir una de las siguientes condiciones, que entre la superficie y el estrato de roca hallan aproximadamente unos 60 metros y que entre ellos exista una capa apreciable de material denso, ya sea depósito de arenas, gravas o arcillas duras o que la capa entre la roca y la superficie presente una capa
8. ¿Defina el paso 2, del apendice, del estudio de caso de la clase 2, los valores de Fa y Fv? Estos coeficientes los podemos determinar gracias a tablas que nos proporcionan la norma sismo resistente, tenemos una tabla para el factor Fa (tabla A.2.4-3 NSR- 10) a esta tabla entramos con nuestro tipo de perfil y el respectivo Aa para determinar el valor de Fa.
Luego de establecer a qué tipo de grupo pertenece ingresamos en la tabla de coeficiente de importancia (I) presentada en la tabla A.2.5- Con respecto a la NSR-98 el grupo de importancia del edifico space es l y su coeficiente de importanica es 1. El coeficiente de importancia del edificio es 1 con respecto a la NSR-10, modifica el espectro, y con ello las fuerzas de dise ñ o, de acuerdo con el grupo de uso a que este asginada la edificacion para tomar en cuenta.
11. ¿A la luz del caso space, indicar cual es el sistema estructural de resistencia sismica aplicable para estudiar este proyecto y por que? En este caso el edificio space fue elaborado 19.500 hasta 24 niveles Sitema dual (muros y porticos) teniendo en cuenta que es una estructura novedoza y curva la cual debeia tener una longitud de desarrollo adecuada con respecto a las normas sismo resistentes. Sistema de estructurales con respecto a la NSR-
12. ¿Defina el paso 3,del apendice l, respecto del estudio de caso de la clase 2, del edificio space? Teniendo encuenta este 3 paso de nuestro apendice l. Por la zona en la que se encontraba ubicado el edificio space se sabe que es una zona intermedia de sismos, por lo tanto las condiciones de diseñ o para las columnas deberia haber sido una condicion de capacidad moderada de disipacion de energia en el cual esto nos
Mamposteria estructural estructuras metalicas para refuerzo de columnas Teniendo en cuenta nuestro apendice1, y la informacion recolectada de los diferentes medios de estudio que se le realizaron a este caso en particular de el edificio space. Se dice que se utilizo concreto estructural, mamposteria estructural. Llevando estos consigo unos bloques resistentes los cuales permitieron que al momento de la falla de la columna s pudiese el edifico apoyarse en ellos sin llegar a derrumbarse inmediatamente. Con respecto al sistema estructural que se tenia previsto, según la constructora era un sistema de construccion tradicional, el cual llevaria columnas vigas y mamposterias. Pero teniendo en cuenta el estudio realizado despues de las fallas presentadas por el edificio se pudo encontrar que apartir de lo que quedo en pie, como lo era el ascensor y puntos fijos que quedaron en pie. Se desmintio esta afirmacion de el sistema estructural ya que se habia realizado una mezcla de diferentes sitemas estructurales (sistema de porticos, sistema de de muros y combinados)
14. ¿Qué grado de disipacion de energia era el edificio space? Según las normas NSR-10 y NSR-98 y diferentesfuentes como videos sobre el caso space por la universidad de los andes es un grado de disipacion de energia moderado o DMO 15. ¿Qué dimensiones minimas debian cumplir las losas de entrepiso en el edificio space? Indicaciones de las luces y entre vigas o planos Distancias entre columnas o luces son de 8,70m teniendo en cuenta lo anterior para para lozas macizas en una direccion, seria. con un extremo continuo:
