Llibre d’Exercicis d’Introducció als Computadors (Curs 2013-2014 Q1)
1 /3
Registres
Rx Contingut
R1 0x8454
R2 0x5656
R3 0xFFFF
R4 0x0000
R5 0x0002
R6 0x0006

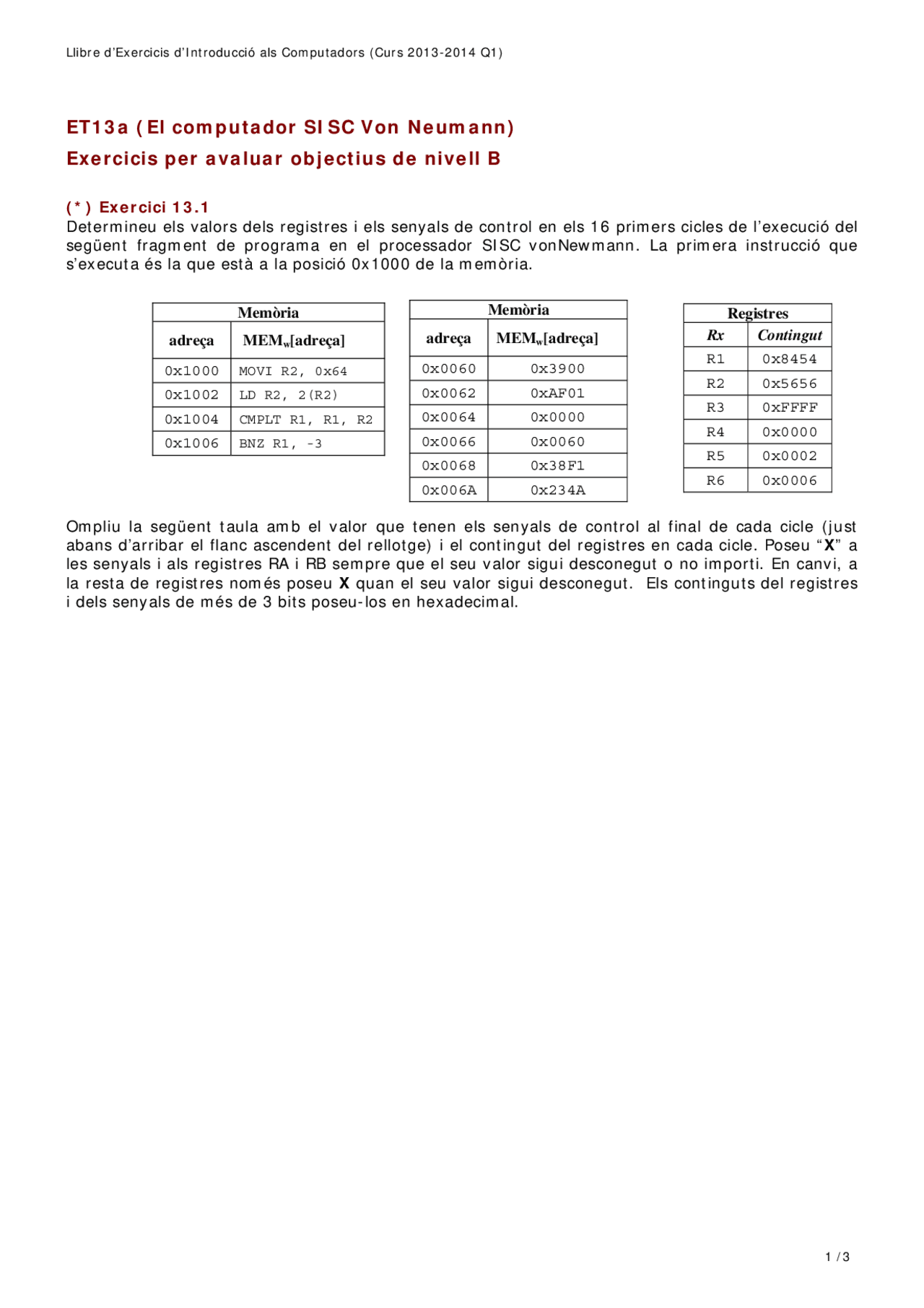

ET13a (El computador SISC Von Neumann)
Exercicis per avaluar objectius de nivell B
(*) Exercici 13.1
Determineu els valors dels registres i els senyals de control en els 16 primers cicles de l’execució del
següent fragment de programa en el processador SISC vonNewmann. La primera instrucció que
s’executa és la que està a la posició 0x1000 de la memòria.
Ompliu la següent taula amb el valor que tenen els senyals de control al final de cada cicle (just
abans d’arribar el flanc ascendent del rellotge) i el contingut del registres en cada cicle. Poseu “X” a
les senyals i als registres RA i RB sempre que el seu valor sigui desconegut o no importi. En canvi, a
la resta de registres només poseu X quan el seu valor sigui desconegut. Els continguts del registres
i dels senyals de més de 3 bits poseu-los en hexadecimal.
Memòria
adreça MEMw[adreça]
0x0060 0x3900
0x0062 0xAF01
0x0064 0x0000
0x0066 0x0060
0x0068 0x38F1
0x006A 0x234A
Memòria
adreça MEMw[adreça]
0x1000 MOVI R2, 0x64
0x1002 LD R2, 2(R2)
0x1004 CMPLT R1, R1, R2
0x1006 BNZ R1, -3
