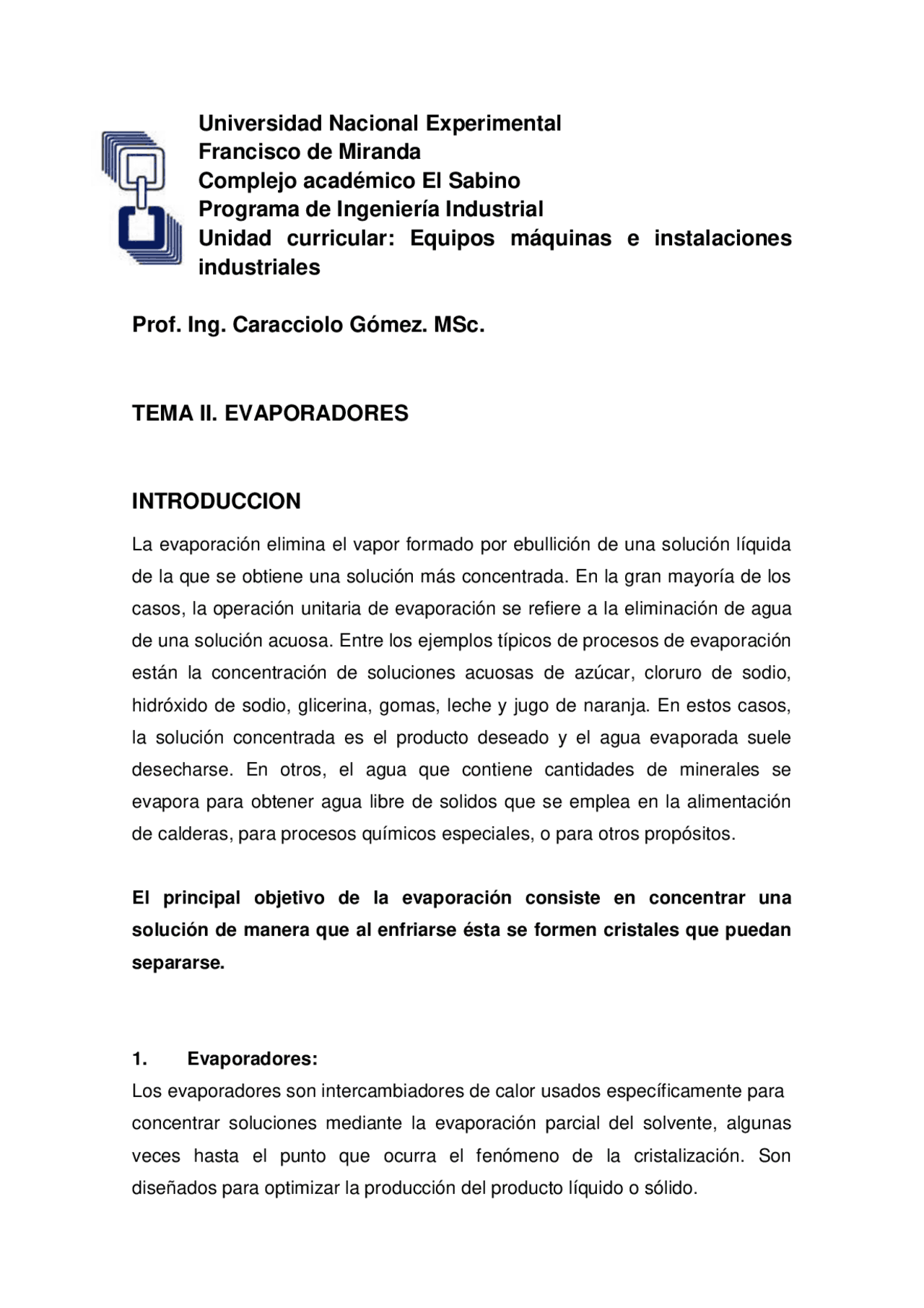

Universidad Nacional Experimental
Francisco de Miranda
Complejo académico El Sabino
Programa de Ingeniería Industrial
Unidad curricular: Equipos máquinas e instalaciones
industriales
Prof. Ing. Caracciolo Gómez. MSc.
TEMA II. EVAPORADORES
INTRODUCCION
La evaporación elimina el vapor formado por ebullición de una solución líquida de la que se obtiene una solución más concentrada. En la gran mayoría de los casos, la operación unitaria de evaporación se refiere a la eliminación de agua de una solución acuosa. Entre los ejemplos típicos de procesos de evaporación están la concentración de soluciones acuosas de azúcar, cloruro de sodio, hidróxido de sodio, glicerina, gomas, leche y jugo de naranja. En estos casos, la solución concentrada es el producto deseado y el agua evaporada suele desecharse. En otros, el agua que contiene cantidades de minerales se evapora para obtener agua libre de solidos que se emplea en la alimentación de calderas, para procesos químicos especiales, o para otros propósitos.
El principal objetivo de la evaporación consiste en concentrar una solución de manera que al enfriarse ésta se formen cristales que puedan separarse.
1. Evaporadores: Los evaporadores son intercambiadores de calor usados específicamente para concentrar soluciones mediante la evaporación parcial del solvente, algunas veces hasta el punto que ocurra el fenómeno de la cristalización. Son diseñados para optimizar la producción del producto líquido o sólido.
Un Vaporizador es un intercambiador que convierte líquido a vapor. El término vaporizador se refiere normalmente a aquellas unidades que manejan líquidos diferentes al agua.
Componentes principales de un evaporador.
Figura 1. Evaporador Industrial
2. Factores de Procesos. Las propiedades y químicas de la solución que se está concentrando y del vapor que se separa tienen un efecto considerable sobre el tipo de evaporador que debe usarse y sobre la presión y la temperatura del proceso. A continuación se analizan algunas propiedades que afectan a los métodos de procesamiento.
Concentración en el líquido. Por lo general, la alimentación líquida a un evaporador es bastante diluida, por lo que su viscosidad, bastante baja, es similar a la del agua y se opera con coeficientes de transferencia de calor bastante altos. A medida que se verifica la evaporación, la solución se concentra y su viscosidad puede elevarse notablemente, causando una marcada disminución del coeficiente de transferencia de calor. Se requiere entonces una circulación o turbulencia adecuada para evitar que el coeficiente se reduzca demasiado. Solubilidad. A medida que se calienta la solución y aumenta la concentración del soluto o sal, puede excederse el límite de solubilidad del material en solución y se formaran cristales. Esto limita la concentración máxima que puede obtenerse por evaporación de la solución. En la mayoría de los casos la solubilidad de la sal aumenta con la temperatura. Esto significa que, al enfriar a temperatura ambiente una solución concentrada caliente que proviene de un evaporador puede presentarse una cristalización. Sensibilidad de los materiales. Muchos productos, en especial los alimentos y otros materiales biológicos, son sensibles a la temperatura y se degradan cuando ésta sube o el calentamiento es muy prolongado. Entre ellos están los materiales farmacéuticos; productos alimenticios como leche, jugo de naranja y extractos vegetales; y materiales químicos orgánicos delicados. La cantidad de degradación está en función de la temperatura y del tiempo. Formación de espumas. En algunos casos, los materiales constituidos por soluciones cáusticas, soluciones de alimentos como leche desnatada y algunas soluciones de ácidos grasos, forman espuma durante la ebullición. Esta espuma es arrastrada por el vapor que sale del evaporador y pueden producir pérdidas de material.
Presión y temperatura. El punto de ebullición de la solución está relacionado con la presión del sistema. Cuanto más elevada sea la presión de operación del evaporador, mayor será la temperatura de ebullición. Además, la temperatura de ebullición también se eleva a medida que aumenta la concentración del material disuelto por la acción de la evaporación. Este fenómeno se llama elevación del punto de ebullición y se estudiara en la sección Para mantener a un nivel bajo la temperatura de los materiales termosensibles suele ser necesario operar a presiones inferiores a 1 atm, esto es, al vacío. Formación de incrustaciones y materiales de construcción. Algunas soluciones depositan materiales solidos llamados incrustaciones sobre las superficies de calentamiento. Estas incrustaciones se forman a causa de los productos de descomposición o por disminución de la solubilidad. El resultado es una reducción del coeficiente de transferencia de calor, lo que obliga a limpiar el evaporador. La selección de los materiales de construcción del evaporador tiene importancia en la prevención de la corrosión.
3. Tipos de Evaporadores. La evaporación consiste en la adición de calor a una solución para evaporar el disolvente que, por lo general, es agua. Usualmente, el calor es suministrado por condensación de un vapor (como vapor de agua) en contacto con una superficie metálica, con el líquido del otro lado de dicha superficie. El tipo de equipo usado depende tanto de la configuración de la superficie para la transferencia de calor como de los medios utilizados para lograr la agitación o circulación del líquido. A continuación se analizan los tipos generales de equipo.
3.1. Evaporadores de Plantas Termoeléctricas Son evaporadores que se utilizan en plantas de generación de potencia eléctrica para obtener agua desmineralizada aprovechando extracciones de vapor en turbinas.
transferencia de calor se usa para producir grandes cantidades de vapor de proceso. Este tipo es relativamente grande hasta 11000 ft2 de superficie. Evaporación de múltiple efectos en plantas de fuerza: Aumenta la calidad del producto que requiere (agua desmineralizada)
3.2 Procesos Químicos. Marmita abierta o artesa. La forma simple de un evaporador es una marmita abierta o artesa en la cual se hierve el líquido. El suministro de calor proviene de la condensación de vapor de agua en una chaqueta o en serpentines sumergidos en el líquido. En algunos casos, la marmita se calienta
a fuego directo. Estos evaporadores son económicos y de operación simple, pero el desperdicio de calor es excesivo. En ciertos equipos se usan paletas o raspadores para agitar el líquido. Evaporador de tubos horizontales con circulación natural. En la figura se muestra un evaporador de tubos horizontales con circulación natural. El banco horizontal de tubos de calentamiento es similar al banco de tubos de uno de calor. El vapor de agua entra a los tubos y se condensa; el condensado sale por el otro extremo de los tubos. La solución a ebullición está por fuera de ellos. El vapor se desprende de la superficie líquida; después, casi siempre se hace pasar por dispositivos de tipo para impedir el arrastre de gotas de líquido y sale por la parte superior. Este equipo, relativamente económico, puede utilizarse para no viscosos con altos coeficientes de transferencia de calor y para líquidos que no formen incrustaciones. Puesto que la circulación del líquido no es muy buena, son poco adecuados para materiales viscosos. En casi todos los casos, tanto este evaporador como los que se estudian después operan con régimen continuo, con alimentación a velocidad constante y salida de concentrado a velocidad constante.
Evaporador vertical con circulación natural. En este tipo de evaporador se usan tubos verticales en lugar de horizontales y el líquido está dentro de los tubos, por lo que el vapor se condensa en el exterior. Debido a la ebullición y a la disminución de densidad, el líquido se eleva en los tubos por circulación natural, tal como se muestra en la figura fluye hacia abajo a través de un espacio central abierto grande, o bajada. Esta circulación natural incrementa el coeficiente de transferencia de calor. No es útil con líquidos
Evaporador de caída de película. Una variación del modelo de tubos largos es el evaporador de caída de película, en el cual el líquido se alimenta por la parte superior de los tubos y fluye por sus paredes en forma de película delgada. Por lo general, la separación de vapor y líquido se efectúa en el fondo. Este modelo se usa mucho para la concentración de materiales sensibles al calor, como jugo de naranja y otros zumos de frutas, debido a que el tiempo de retención es bastante bajo (entre 5 y 10 s) y el coeficiente de transferencia de calor es alto.
Evaporador de circulación forzada. El coeficiente de transferencia de calor de la película líquida puede aumentarse por bombeo provocando una circulación forzada del líquido en el interior de los tubos. Para esto se emplea el modelo de tubos verticales largos de la figura una tubería conectada a una bomba entre las líneas de salida del concentrado y la de alimentación. Sin embargo, los tubos de un evaporador de circulación forzada suelen ser más cortos que los tubos largos, tal como se ilustra en la figura. Además, en otros casos se usa uno de calor horizontal externo e independiente. Este modelo es muy útil para líquidos viscosos.
separador para salir por la parte superior. Este tipo de evaporador es práctico para materiales muy viscosos, pues el coeficiente de transferencia de calor es mayor que en los modelos de circulación forzada. Se usa para materiales viscosos sensibles al calor como látex de caucho, gelatina, antibióticos y jugos de frutas. Sin embargo, tiene costo alto y capacidad baja.
4.- Métodos de Operación de Evaporadores. Al aumentar los efectos, aumenta la calidad del producto que se requiere, por la eliminación continúa del agua. Los evaporadores pueden ser de efecto simple o multi-efectos. Estos arreglos permiten el aprovechamiento del calor del vapor generado en el evaporador.
4.1 Evaporadores de Efecto Simple: Los evaporadores de efecto simple se usan con frecuencia cuando la capacidad necesaria de operación es relativamente o el costo del vapor es relativamente barato comparado con el costo del evaporador. Sin embargo, la operación de gran capacidad, al usar más de un efecto, reducirá de manera significativa los costos del vapor. Puesto que se supone que la solución del evaporador está completamente mezclada, el producto concentrado y la solución del evaporador tienen la misma composición y temperatura que
corresponde al punto de ebullición de la solución. La temperatura del vapor también es pues está en equilibrio con la solución en ebullición. La presión es que es la presión de vapor de la solución a. Si se supone que la solución que se va a evaporar es bastante diluida y parecida al agua, 1 kg de vapor de agua producirá aproximadamente 1 kg de vapor al condensarse. Esto ocurrirá siempre que la alimentación tenga una temperatura cercana al punto de ebullición.
4.2. Evaporadores de Efecto Múltiple: Características:
- Está compuesto por varios evaporadores de efecto simple, donde la alimentación es suministrada a un primer evaporador y el concentrado que sale de este alimenta a su vez a otro, lo cual ocurre sucesivamente.
- La solución concentrada que sale de un evaporador de circulación se retira del líquido contenido en el aparato, que está a la concentración máxima.
- Como el líquido que entra a los tubos contiene varias partes del concentrado por cada parte de alimentación, su concentración, densidad, temperatura de ebullición son aproximadamente las correspondientes a la concentración máxima. Por esta razón el coeficiente de transmisión de calor tiende a ser bajo.
- Estos evaporadores no son adecuados para concentrar líquidos sensibles al calor. A pesar del uso de un vacío muy bajo, el recipiente está repetidamente
bomba para extraer la solución concentrada, ya que el flujo es en sentido de presiones crecientes. La alimentación inversa conduce con frecuencia a una mayor capacidad que la alimentación directa cuando la disolución viscosa, pero puede producir menor economía cuando la alimentación esta fría.
Efecto Múltiple con alimentación en Paralelo: La alimentación en paraplelo en evaporadores de efecto múltiple implica la adición de nueva y la extracción de concentrado en cada uno de los efectos. El vapor de cada efecto se usa calentar el siguiente. Este método de operación se utiliza principalmente cuando la alimentación está casi saturada y el producto son cristales sólidos, tal como sucede en la evaporación de salmueras para la producción de sa.l
5: Ventajas y Desventajas de los Tipos de Evaporadores. TIPO EVAPORADOR DE VENTAJAS DESVENTAJAS MEJORES APLICACIONES DIFICULTADES
CIRCULACION FORZADA
*Coeficientes calor elevados. de transferencia de *Circulación positiva. *Libertad relativa de ensuciamiento
*Costo elevado *Energía necesaria para la bomba de circulación. *Tiempo de residencia o retención relativa alto
*Productos cristalinos. *Soluciones corrosivas. *Soluciones viscosas.
*Atascamiento de las entradas de los tubos por deposiciones de sales. *Mala circulación, debido a pérdidas de cargas más altas que las esperadas. *Formación de deposiciones de sales, debido a la ebullición en los tubos. *Corrosión y erosión.
VERTICALES TUBO CORTO DE
*Coeficientes de transferencia de calor elevados con diferencias altas de temperatura. *Espacio superior bajo. *Libertad relativa de ensuciamiento *Eliminación mecánica sencilla de las escamas. *relativamente poso costoso.
*Mala transferencia de calor con diferencias bajas de temperaturas y a Temp. Bajas. *Espacio elevado de ter alto. reno y peso *Retención relativamente alta. *Mala transferencia de calor con líquidos viscosos.
*Líquidos limpios. *Productos cristalinos. *Líquidos relativamente no corrosivos, puesto que el cuerpo es grande y costoso, si se construye de materiales q sean hierro colado o acero dulce.ue no *Soluciones con formación ligera de escamas, que requieren una limpieza mecánica, puesto que los diámetros grandes. tubos son cortos y de
TIPO DE EVAPORADOR VENTAJAS^ DESVENTAJAS^ MEJORES APLICACIONES^ DIFICULTADES
CIRCULACION FORZADA
*Coeficientes de transferencia de calor elevados. *Circulación positiva. *Libertad relativa de ensuciamiento
*Costo elevado *Energía necesaria para la bomba de circulación. *Tiempo de residencia o retención relativa alto
*Productos cristalinos. *Soluciones corrosivas. *Soluciones viscosas.
*Atascamiento de de las entradas de los tubos por deposiciones de sales. *Mala circulación, debido a pérdidas de cargas más altas que las esperadas. *Formación de deposiciones de sales, debido a la ebullición en los tubos. *Corrosión y erosión.
VERTICALES TUBO CORTO DE
*Coeficientes de transferencia de calor elevados con diferencias altas de temperatura. *Espacio superior bajo. *Libertad relativa de ensuciamiento *Eliminación mecánica sencilla de las escamas. *relativamente poso costoso.
*Mala transferencia de calor con diferencias bajas de temperaturas y a Temp. Bajas. *Espacio elevado de terreno y peso alto. *Retención relativamente alta. *Mala líquidos visc transferenciaosos. de calor con
*Líquidos limpios. *Productos cristalinos. *Líquidos relativamente no corrosivos, puesto que el cuerpo es grande y costoso, si se construye de materiales que no sean hierro colado o acero dulce. *Soluciones con formación ligera de escamas, que requie limpieza mecánica, puestoren una que los diámetros grandes. tubos son cortos y de
VERTICALES TUBO LARGO DE
*Bajo costo. *Superficie amplia de calentamiento en un cuerpo. *baja retención. *Necesidad de poco espacio de terreno.
*Espacio superior elevado. *No son adecuados para liq. que forman escamas. deposiciones de sales o *Requiere recirculación para la versión de película descendente
*Con líquidos limpios. *Con líquidos espumosos. *Con soluciones corrosivas. *Con grandes cargas de evaporación. *Con diferencias elevadas de
*Sensibilidad de las unidades de película ascendente a los cambios de las condiciones operacionales. *Mala distribución de l material de alimentación a las unidades de película descendente.
*Buenos coeficientes de transferencia de calor con diferencias razonables de temperaturas (Película ascendente) *Buenos transferencia de calor coeficientes a todas las de diferencias (Película descendente) de temperaturas
temperatura (Ascendente) Con diferencias bajas de temperaturas (descendentes)
TUBO HORIZONTAL
*Espacio superior muy bajo. *Buenos coeficientes de transferencia de calor.
*No líquidos que dejan deposiciones de son adecuados para los sales. *Inapropiados para los líquidos que forman escamas. *Costo elevado.
*Espacio superior elevado. *Pequeña capacidad. Líquidos que no formen deposiciones escamas. de sales o
