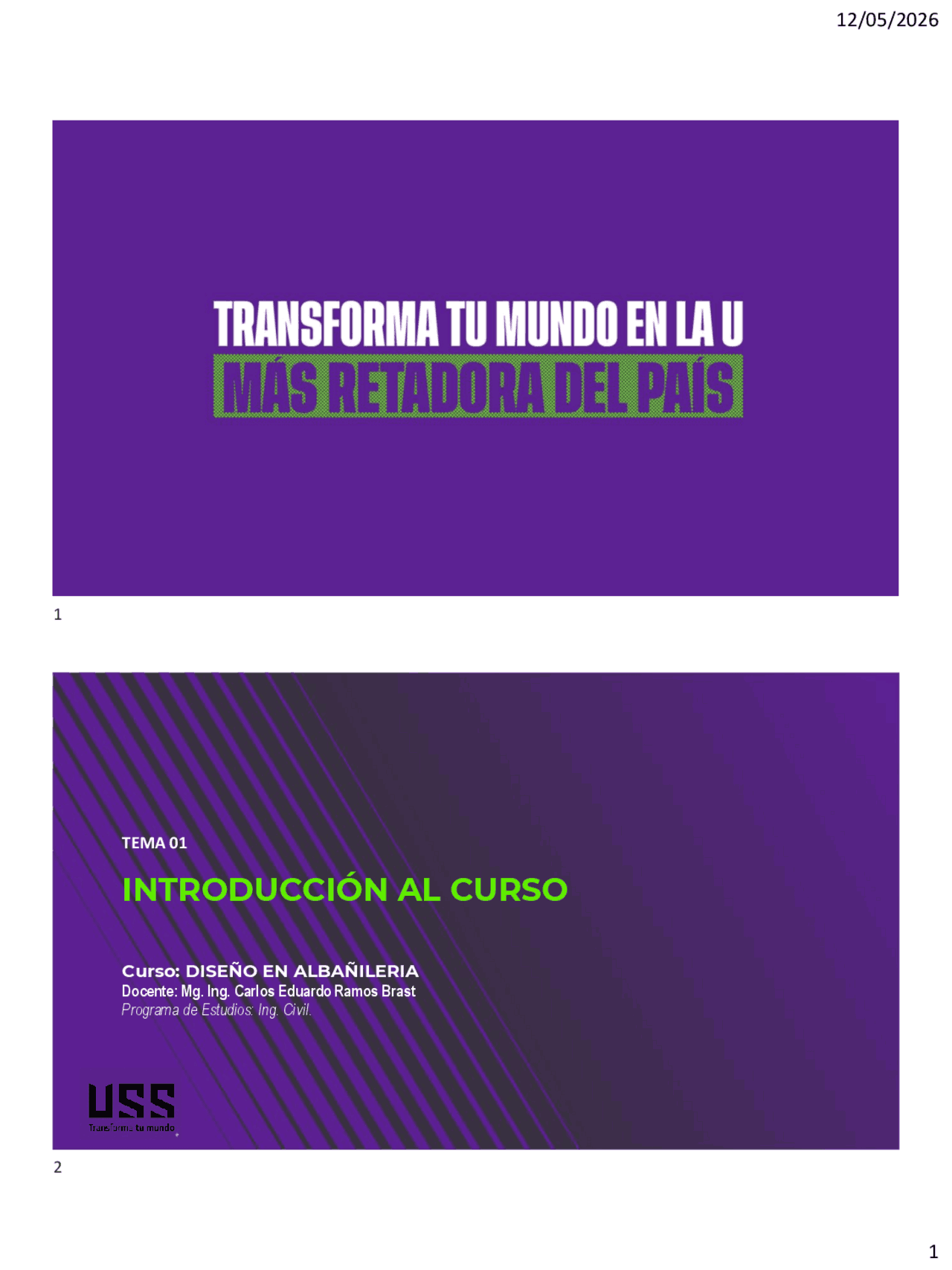

TEMA 01

Curso: DISEÑO EN ALBAÑILERIA Docente: Mg. Ing. Carlos Eduardo Ramos Brast Programa de Estudios: Ing. Civil.

INTRODUCCIÓN AL CURSO

¿Qué es ICACIT? 1 2 3 4 3 4

Escanea el QR para más información de ICACIT y la acreditación 9 10

AUTORIDADES DE LA FACULTAD

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

Ollantaytambo. Cusco, Perú (siglo XIV)

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. INICIO DE LA HISTORIA - SUMERIA Las unidades de barro formadas a mano y secadas al sol y el mortero de barro constituyen el estado del arte de la construcción con albañilería en la aurora de la historia. Esta comienza a escribirse en el cuarto milenio antes de Cristo. Lo hacen los sumerios, habitantes de una vasta comarca pantanosa entre los cauces principales de los ríos Tigris y Éufrates. Allí está la cuna de la civilización y de la ingeniería. Allí se creo un molde de madera elemental y rustico que aun se emplea en la actualidad en países como Irak e Irán. El molde es un avance sustantivo, pues posibilita la producción rápida de unidades prácticamente iguales. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

El adobe era y es, fundamentalmente una masa de barro mezclada con paja a la cual se da forma de paralelepípedo recto colocándola a presión dentro de un molde de madera, para luego dejarla secar al sol. Su invención hizo posible la libertad de construcción y la arquitectura monumental. Con esta unidad el hombre, pudo expresarse con libertad, sin restringirse a la forma o dimensión. El primer gran templo de forma sumeria fue edificado en la Ciudad de Uruk ( 2900 a.C.). En las excavaciones arqueológicas practicadas allí aparecen los cimientos de construcciones verdaderamente monumentales y una colina artificial el prototipo del zigurat o torre escalonada, el cual era parte indispensables de un templo sumerio. Este zigurat está enteramente construido con adobes unidos con capas de betún. Aún así se elevaba más de 10 m sobre la superficie del suelo y medía en su cúspide, más de 800 m. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. El adobe fue llevado al horno a principios del tercer milenio antes de Cristo, para hacer ladrillos cerámicos. Para hacer albañilería, el ladrillo era asentado con mortero de betún o alquitaran, el cual se le añadía arena. Esta albañilería posibilitó alturas crecientes de los zigurats. El de la Ciudad de Ur ( 2125 a.C.), con una base de 62 m por 43 m y una altura de 21 m, tenía el núcleo de adobe y un forro de albañilería de

1. 4 m de espesor, hecho de ladrillos cerámicos asentados con mortero de betún, en el que se incorporó tejidos de caña. ING° CARLOS EDUARDO RAMOS BRAST El zigurat – Ur. Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

Babilonia, Puerta de Ishtar,

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

Muros de unidades de arcilla decorativas

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

EGIPTO Y GRECIA

En Egipto, mientras tanto, se prefirió para las grandes obras la roca traída de las montañas a lo largo del río Nilo. Calizas, areniscas granitos basaltos y alabastro fueron explotados en la canteras estatales; allí los bloques eran desprendidos perforando agujeros en los que luego introducían cuñas metálicas. Una vez separados, estos bloques eran devastados con ayuda de bolas y martillos de diorita para formar grandes monolitos que pesaban cientos de toneladas, como los usados en el núcleo de las pirámides, o incluso tallados directamente en forma de columnas, vigas y losas, como en los templos de Luxor. Estas unidades de albañilería ciclópea eran asentadas con morteros de yeso y sus paramentos generalmente revestidos con enlucidos de mezclas de yeso y cal. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

EL conjunto de los templos Luxor - Karnak forma uno de los

complejos más impresionantes del Antiguo Egipto

ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

ROMA En algunas obras utilizaron piedra importada de las mejores canteras egipcias y mármol griego; sin embargo, en la mayoría de los casos emplearon la piedra de sus depósitos de caliza travertino y trufa volcánica (abundante en las colinas de Roma) y la tecnología sumeria de la albañilería de ladrillos de arcilla. A ésta tecnología aportaron una nueva racionalidad constructiva y la invención del mortero de cemento y del concreto. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. Las invenciones e innovaciones romanas tuvieron los siguientes efectos : a.- Posibilitar la construcción de cimentaciones más competentes. b.-Simplificar la construcción de los muros. c.- Proveer libertad para el desarrollo de la tecnología del arco, la bóveda y la cúpula, que si bien eran formas estructurales conocidas desde los sumerios, estaban aprisionadas por las ajustadas restricciones impuestas al constructor por la piedra y el ladrillo. d.- Posibilitar aberturas totales o parciales en los muros usando arcos o bóvedas, proveyendo así una herramienta de gran potencial en el diseño de interiores. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

Muchas grandes obras romanas son fruto de la revolución del mortero y del concreto. Notables son los Baños de Caracalla y la Basílica Nueva en el Foro Romano, pero solo es además exquisito y excepcional el Panteón, porque reúne de manera coherente la totalidad de la creatividad arquitectónica y estructural y la aplicación sofisticada de la nueva tecnología constructiva. PANTEON ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. El Panteón es un edificio circular de albañilería y concreto con acabado de ladrillo en las paredes exteriores y mármoles de diversos colores en el interior, que está cubierto con un gran domo de concreto visto fuera y adentro.

ING° CARLOS EDUARDO RAMOS BRAST^ BAÑOS DE CARACALLA

Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

Mientras tanto, la albañilería era aplicada en otras partes del mundo. La gran muralla China de 9 m de alto tiene una gran parte de sus 2400 Km de largo construidos con ladrillos de arcilla y morteros de cal. Los árabes emplearon la albañilería en sus mezquitas y minaretes desarrollando una construcción masiva en sus espesores, delicadísima en sus cierres y detallado y conteniendo muchas veces un increíble alarde geométrico. El Miranete La Mezquita de Samarra ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. La albañilería de ladrillo llegó al nuevo mundo traída por los europeos. En las colonias de la costa atlántica se instalaron grandes operaciones artesanales, pero muy sistematizadas para fabricar ladrillo de arcilla empleando prácticamente los mismos moldes que miles de años atrás inventaron los sumerios. Los ladrillos fueron utilizados luego para construir con los mejores obreros de la colonia, los holandeses, edificios de albañilería que han dado formalidad inglesa a las partes antiguas de muchas ciudades norteamericanas y particularmente a las del estado de Virginia. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.

En el Perú el ladrillo no se fabrica localmente: se trae como lastre en los barcos que en su viaje de vuelta trasladaran el botín a España. Por ello la construcción es principalmente de adobe y caña hasta bien entrado el siglo XX. Es excepción la gran Penitenciaría de Lima, construida entre 1856 y 1862 , para la cual se instaló una fábrica donde se moldearon casi 7 millones de ladrillos de cerámica que fueron trasladados a pie de obra mediante una línea de ferrocarril de 4 km tendida ex profeso. La albañilería se elaboró con mortero de cal. El efecto de esta obra fue vulgarizar y posibilitar en alguna medida, en Lima, la construcción con albañilería. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras. Entre finales del siglo XVIII y el fin del siglo XIX ocurrieron los siguientes avances: 1796 , Gran Bretaña. Parker patenta el “Cemento Romano”, que era una cal hidráulica. 1824 , Gran Bretaña. Aspdin inventa y patenta el cemento portland. 182 ?, Europa. Se inventa la máquina para extruir ladrillos de arcilla. 1825 , Gran Bretaña. Brunel usa por primera vez albañilería reforzada. 1839 , Dinamarca. Se inventa el horno de producción continua. 1850 , Gran Bretaña. Gibbs inventa y patenta el bloque de concreto. 1850 , Francia. Lambot inventa el concreto armado. 1866 , Gran Bretaña. Se inventa y patenta el ladrillo sílico-calcáreo. 1867 , Francia. Monier patenta el concreto armado. 1880 , Alemania. Inicio de la producción industrial del ladrillo sílico-calcáreo. 1889 , Francia. Cottancin patenta la albañilería reforzada. ING° CARLOS EDUARDO RAMOS BRAST Egresado de la Escuela de Post-grado UNI – Msc Estructuras.
