Estructuras 1 Práctica P06
D
epar
t
amen
t
o
d
e
T
ecno
l
og
í
a
d
e
l
a
C
ons
t
rucc
ió
n
Escuela Técnica Su
p
erior de Ar
q
uitectura de A Coruña
E106P06sol.doc
Enero 2007
A
p
ellidos, nombre / A
p
elidos, nome E
q
ui
p
o nº
Gru
p
o Calificación

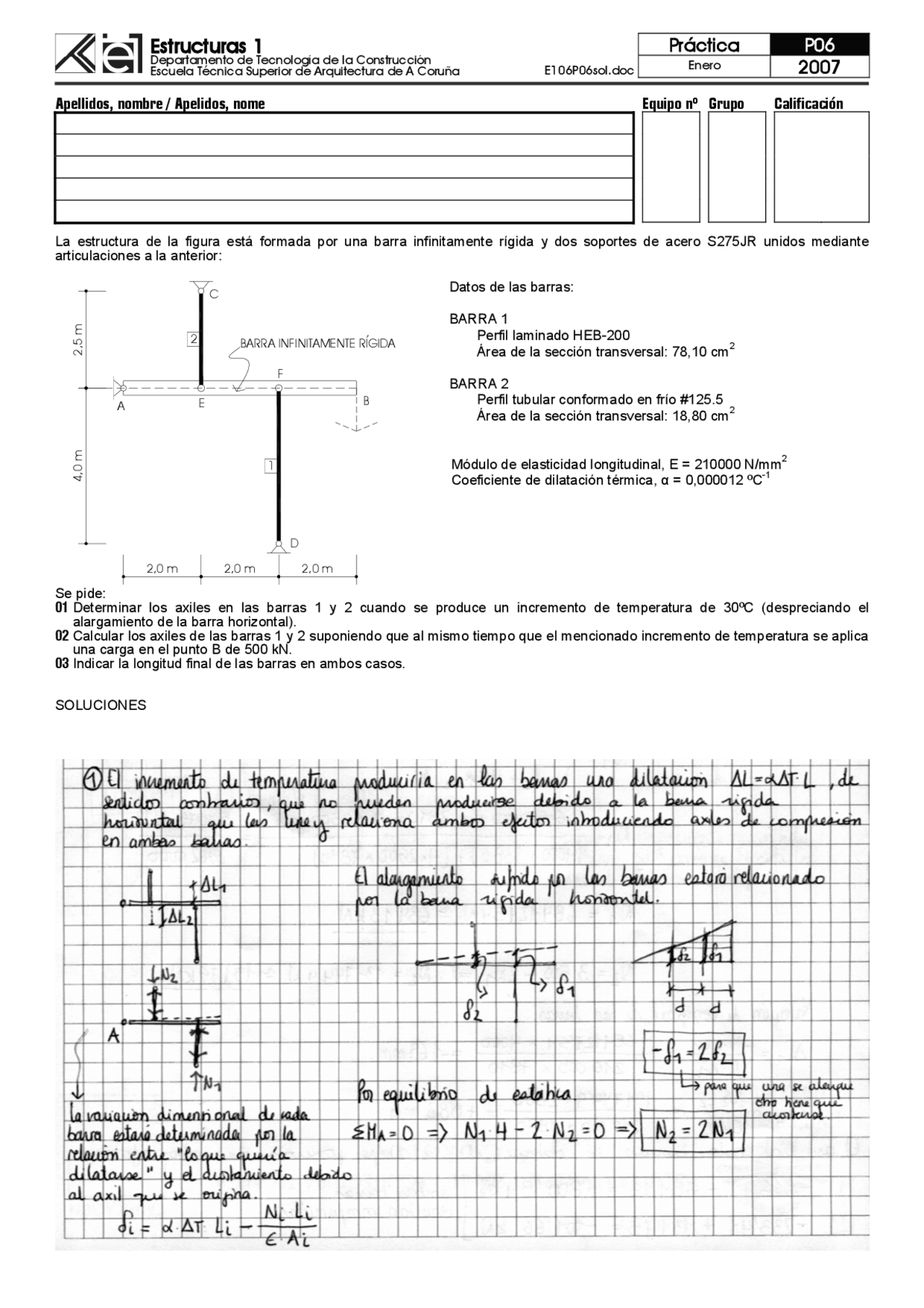

La estructura de la figura está formada por una barra infinitamente rígida y dos soportes de acero S275JR unidos mediante
articulaciones a la anterior:
1
D
2
2,0 m 2,0 m 2,0 m
2,5 m4,0 m
AB
E
F
C
BARRA INFINITAMENTE RÍGIDA
Datos de las barras:
BARRA 1
Perfil laminado HEB-200
Área de la sección transversal: 78,10 cm2
BARRA 2
Perfil tubular conformado en frío #125.5
Área de la sección transversal: 18,80 cm2
Módulo de elasticidad longitudinal, E = 210000 N/mm2
Coeficiente de dilatación térmica, α = 0,000012 ºC-1
Se pide:
01 Determinar los axiles en las barras 1 y 2 cuando se produce un incremento de temperatura de 30ºC (despreciando el
alargamiento de la barra horizontal).
02 Calcular los axiles de las barras 1 y 2 suponiendo que al mismo tiempo que el mencionado incremento de temperatura se aplica
una carga en el punto B de 500 kN.
03 Indicar la longitud final de las barras en ambos casos.
SOLUCIONES
