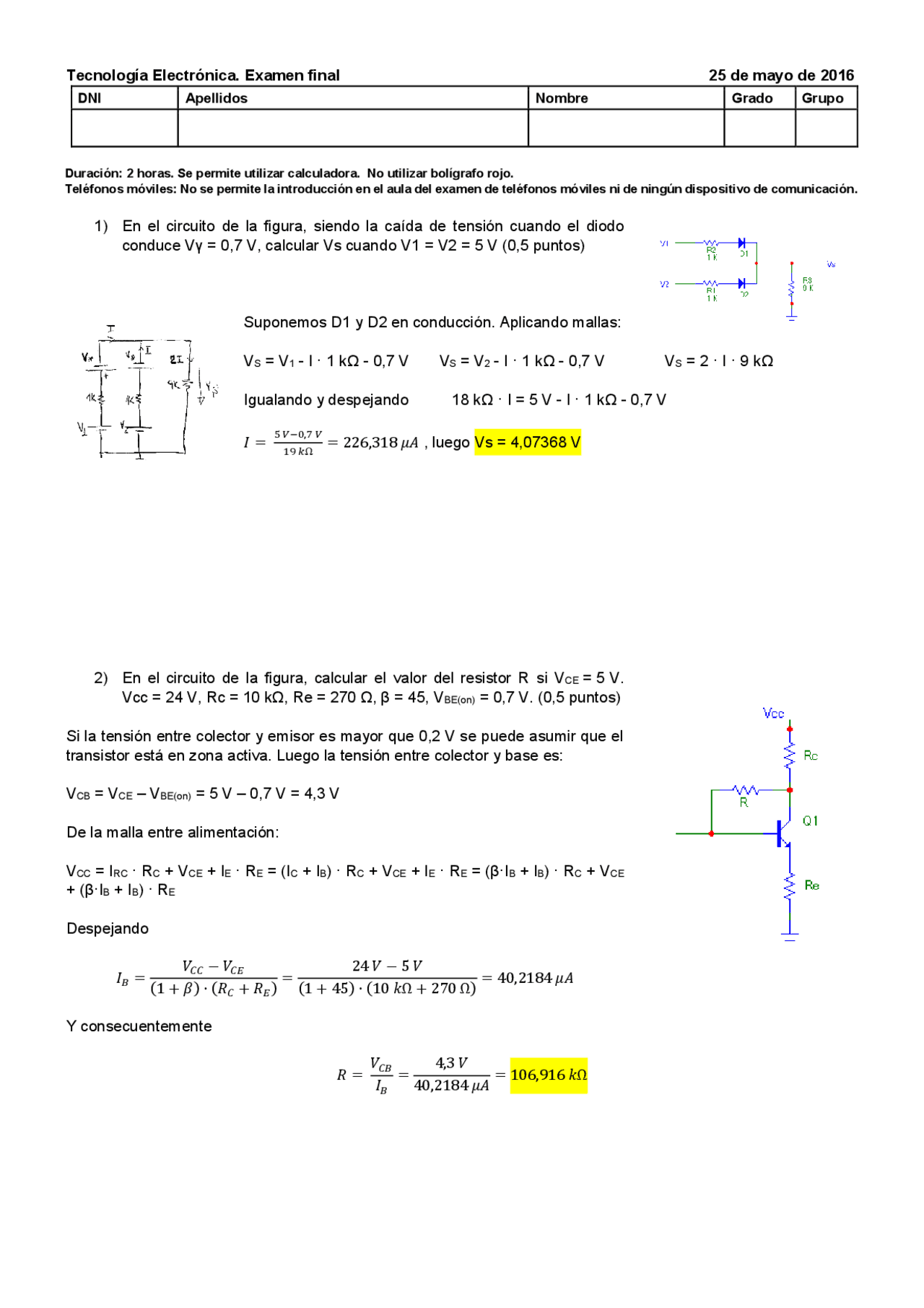

Tecnología Electrónica. Examen final 25 de mayo de 2016 DNI Apellidos Nombre Grado Grupo
Duración: 2 horas. Se permite utilizar calculadora. No utilizar bolígrafo rojo. Teléfonos móviles: No se permite la introducción en el aula del examen de teléfonos móviles ni de ningún dispositivo de comunicación.
- En el circuito de la figura, siendo la caída de tensión cuando el diodo conduce Vγ = 0,7 V, calcular Vs cuando V1 = V2 = 5 V (0,5 puntos)
Suponemos D1 y D2 en conducción. Aplicando mallas:
VS = V 1 - I · 1 kΩ - 0,7 V VS = V 2 - I · 1 kΩ - 0,7 V VS = 2 · I · 9 kΩ
Igualando y despejando 18 kΩ · I = 5 V - I · 1 kΩ - 0,7 V
𝐼 = 5 𝑉−0,7 𝑉19 𝑘Ω = 226,318 𝜇𝐴 , luego Vs = 4,07368 V
- En el circuito de la figura, calcular el valor del resistor R si VCE = 5 V. Vcc = 24 V, Rc = 10 kΩ, Re = 270 Ω, β = 45, VBE(on) = 0,7 V. (0,5 puntos)
Si la tensión entre colector y emisor es mayor que 0,2 V se puede asumir que el transistor está en zona activa. Luego la tensión entre colector y base es:
VCB = VCE – VBE(on) = 5 V – 0,7 V = 4,3 V
De la malla entre alimentación:
VCC = IRC · RC + VCE + IE · RE = (IC + IB) · RC + VCE + IE · RE = (β·IB + IB) · RC + VCE
Despejando
(1 + 𝛽) · (𝑅𝐶 + 𝑅𝐸) =^
Y consecuentemente
- Un amplificador tiene una frecuencia de corte superior de 1 kHz. Si el valor de la ganancia de tensión AV = 0 dB se produce a una frecuencia de 10 MHz, (a) ¿Cuál es el valor de AV en frecuencias medias? (b) ¿Y su valor en dB a una frecuencia de 50 kHz? (0,5 puntos)
(a)
Si la AV = 0 dB se produce a una frecuencia de 10 MHz y la frecuencia de corte está en 1 kHz, hay cuatro décadas de separación. Como la pendiente de atenuación son 20 dB/dec, entonces la ganancia a 1 kHz es AV = 80 dB, o lo que es AV = 10000.
(b)
Para llegar a la frecuencia de 50 kHz hay que recorrer dos décadas y una octava desde el cruce por cero, luego
AV (dB) = 2 dec · 20 dB/dec + 1 oct · 6 dB/oct = 46 dB
- Suponiendo que los AO son ideales y que V 1 = 1 V y V 2 = 150 mV, determinar (a) La función que realizan cada uno de los amplificadores. (b) Calcular el valor y dirección de IL. (c) Calcular que valor debería de tener V 2 para que IL fuese nula. (1,5 puntos)
(a) Los dos amplificadores están en configuración de amplificador inversor (b) La tensión de salida de los amplificadores son
Dado que el potencial de salida del amplificador 2 es mayor que el del amplificador 1, la corriente IL circulará en el sentido indicado, con valor 𝐼𝐿 =
(c) Si IL = 0, eso implica que la tensión VO2 = -4,7 V, luego 𝑉 2 = −𝑉𝑂2 · (^) 220 𝑘Ω33 𝑘Ω = 0,705 𝑉
- El circuito secuencial de la figura se monta en el laboratorio durante una práctica. (a) Si inicialmente se aplica una señal de Reset, y a continuación se aplican pulsos de reloj, establezca las señales que deben aparecer en el cronograma. (b) Debido a un error de montaje, en los biestables 0 y 2 se ha conectado el terminal S(et) en vez del R(eset). Indique, que nueva secuencia tendría lugar si se repite el experimento (1 punto)
(a) La condición inicial es Q 0 Q 1 Q 2 = 000
(b) La nueva condición inicial es Q 0 Q 1 Q 2 = 101
