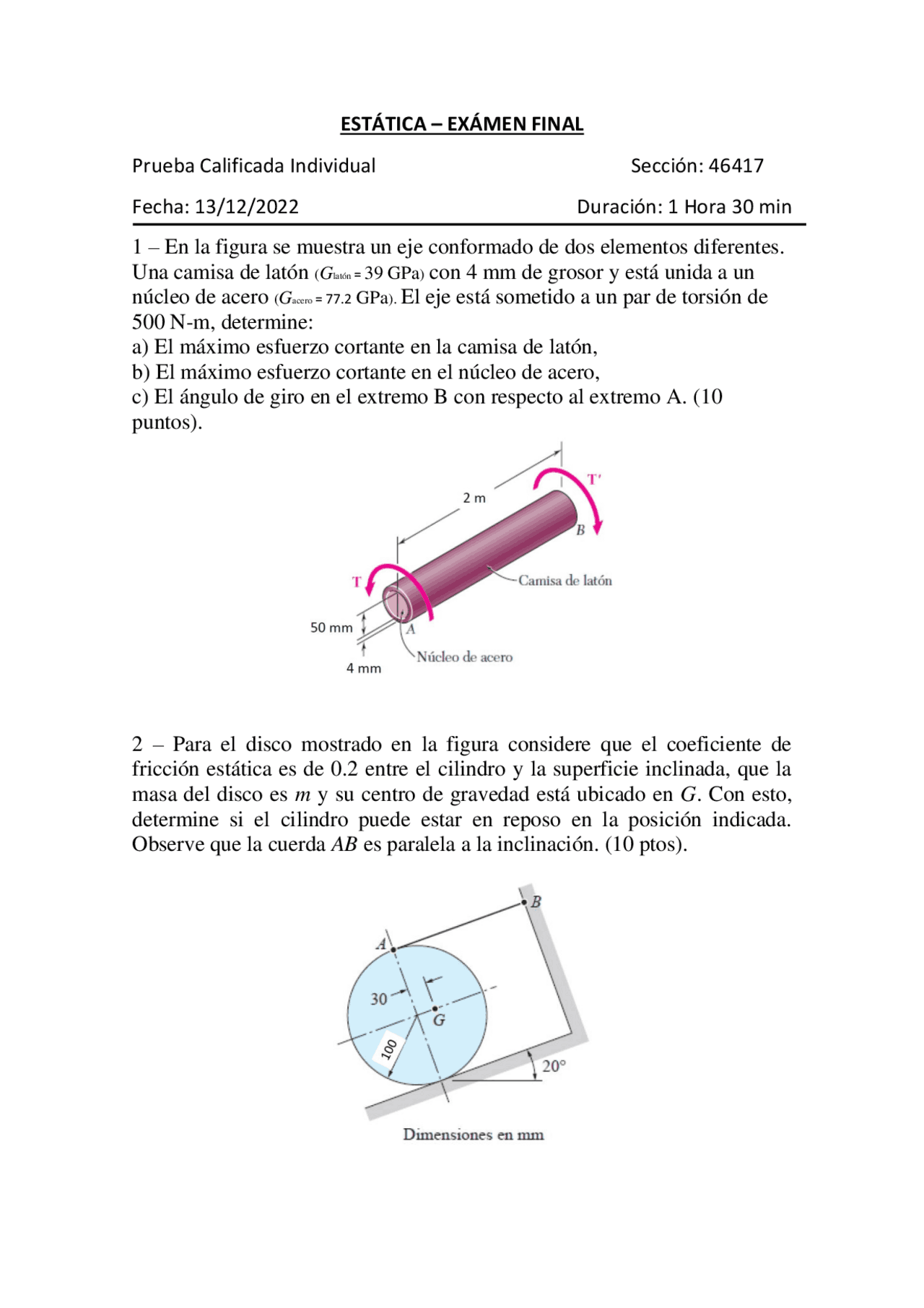

ESTÁTICA – EXÁMEN FINAL
Prueba Calificada Individual Sección: 46417
Fecha: 13/12/2022 Duración: 1 Hora 30 min
1 – En la figura se muestra un eje conformado de dos elementos diferentes.
Una camisa de latón (Glatón = 39 GPa) con 4 mm de grosor y está unida a un
núcleo de acero (Gacero = 77.2 GPa). El eje está sometido a un par de torsión de
500 N-m, determine:
a) El máximo esfuerzo cortante en la camisa de latón,
b) El máximo esfuerzo cortante en el núcleo de acero,
c) El ángulo de giro en el extremo B con respecto al extremo A. (10
puntos).
2 – Para el disco mostrado en la figura considere que el coeficiente de
fricción estática es de 0.2 entre el cilindro y la superficie inclinada, que la
masa del disco es m y su centro de gravedad está ubicado en G. Con esto,
determine si el cilindro puede estar en reposo en la posición indicada.
Observe que la cuerda AB es paralela a la inclinación. (10 ptos).
