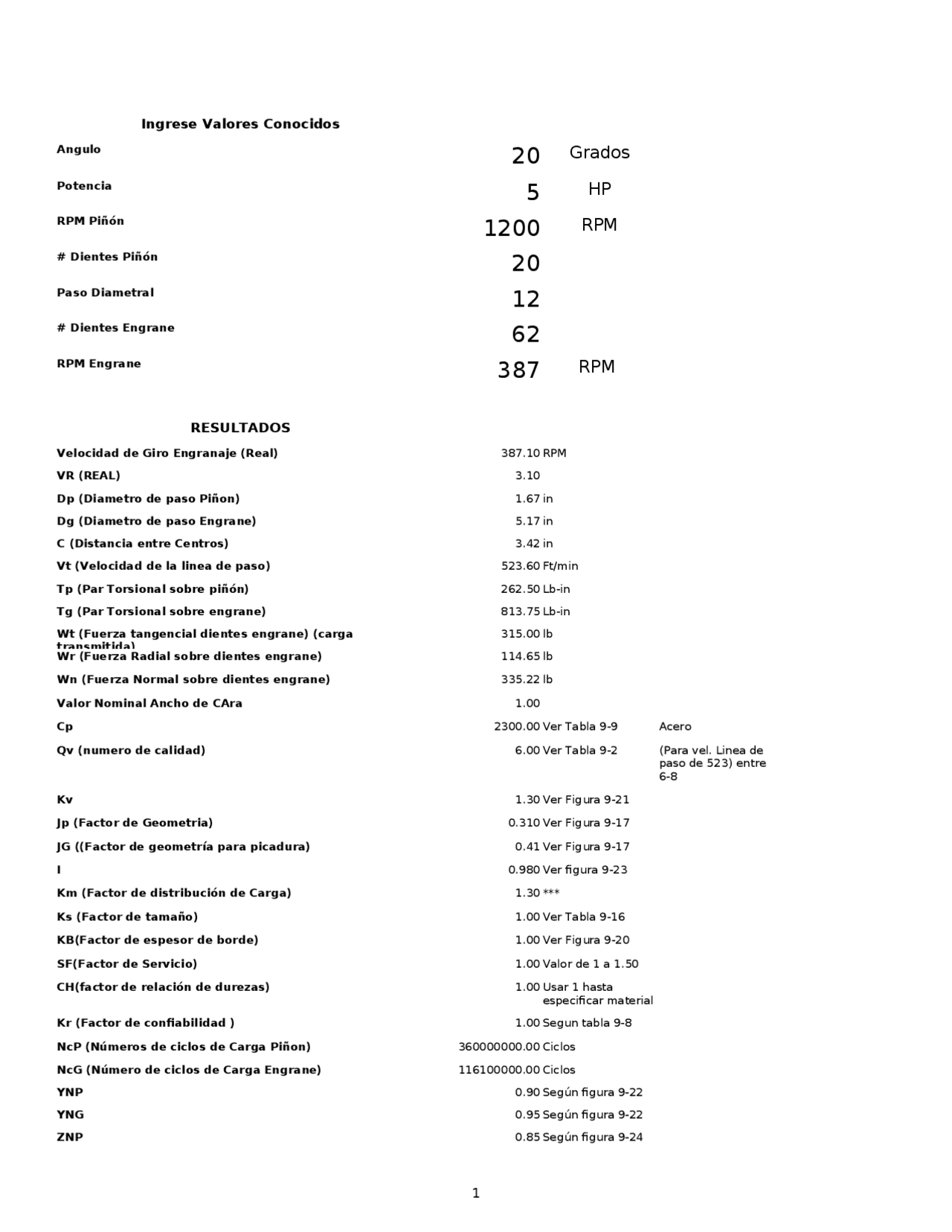

Tabla 1
Ingrese Valores Conocidos
Angulo 20 Grados
Potencia 5HP
RPM Piñón 1200 RPM
# Dientes Piñón 20
Paso Diametral 12
# Dientes Engrane 62
RPM Engrane 387 RPM
RESULTADOS
Velocidad de Giro Engranaje (Real) 387.10 RPM
VR (REAL) 3.10
Dp (Diametro de paso Piñon) 1.67 in
Dg (Diametro de paso Engrane) 5.17 in
C (Distancia entre Centros) 3.42 in
Vt (Velocidad de la linea de paso) 523.60 Ft/min
Tp (Par Torsional sobre piñón) 262.50 Lb-in
Tg (Par Torsional sobre engrane) 813.75 Lb-in
315.00 lb
Wr (Fuerza Radial sobre dientes engrane) 114.65 lb
Wn (Fuerza Normal sobre dientes engrane) 335.22 lb
Valor Nominal Ancho de CAra 1.00
Cp 2300.00 Ver Tabla 9-9 Acero
Qv (numero de calidad) 6.00 Ver Tabla 9-2
Kv 1.30 Ver Figura 9-21
Jp (Factor de Geometria) 0.310 Ver Figura 9-17
JG ((Factor de geometría para picadura) 0.41 Ver Figura 9-17
I 0.980 Ver figura 9-23
Km (Factor de distribución de Carga) 1.30 ***
Ks (Factor de tamaño) 1.00 Ver Tabla 9-16
KB(Factor de espesor de borde) 1.00 Ver Figura 9-20
SF(Factor de Servicio) 1.00 Valor de 1 a 1.50
CH(factor de relación de durezas) 1.00
Kr (Factor de confiabilidad ) 1.00Segun tabla 9-8
NcP (Números de ciclos de Carga Piñon) 360000000.00 Ciclos
NcG (Número de ciclos de Carga Engrane) 116100000.00 Ciclos
YNP 0.90 Según figura 9-22
YNG 0.95 Según figura 9-22
ZNP 0.85 Según figura 9-24
Wt (Fuerza tangencial dientes engrane) (carga
transmitida)
(Para vel. Linea de
paso de 523) entre
6-8
Usar 1 hasta
especificar material
