2. Sistemes de força equivalents

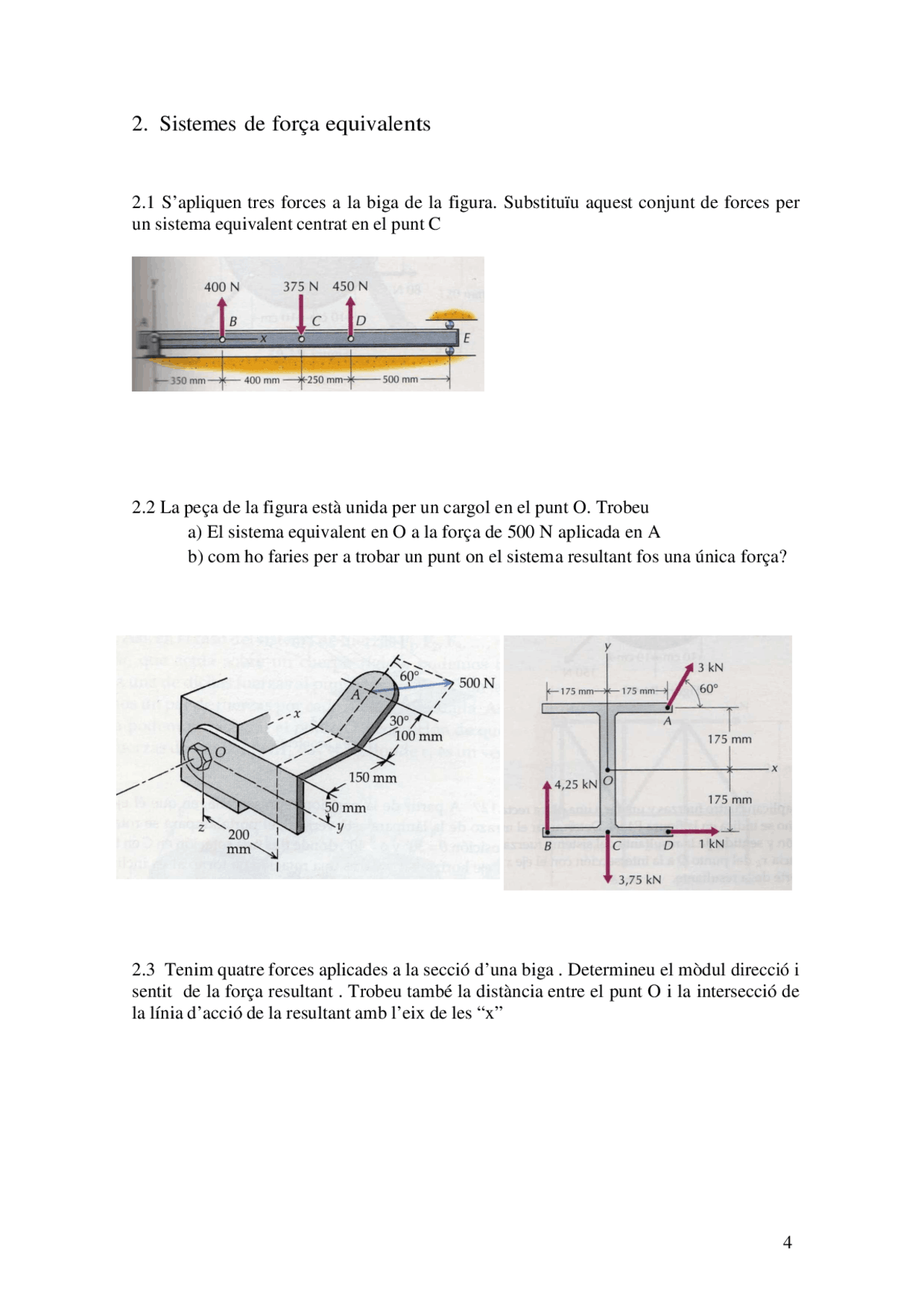

2.1 S’apliquen tres forces a la biga de la figura. Substituïu aquest conjunt de forces per un sistema equivalent centrat en el punt C 2.2 La peça de la figura està unida per un cargol en el punt O. Trobeu a) El sistema equivalent en O a la força de 500 N aplicada en A b) com ho faries per a trobar un punt on el sistema resultant fos una única força? 2.3 Tenim quatre forces aplicades a la secció d’una biga. Determineu el mòdul direcció i sentit de la força resultant. Trobeu també la distància entre el punt O i la intersecció de la línia d’acció de la resultant amb l’eix de les “x”
2.4 A un disc circular se li apliquen quatre forces com es veu a la figura. Trobeu el sistema equivalent en el punt C 2.5 En l’estructura de la figura, trobeu: a) la força resultant b) la distància del punt A a la línia d’acció de la resultant 2.6 En l’entramat de la figura trobeu: a) Mòdul, direcció i sentit de la resultant b) distància del punt A a la línia d’acció de la resultant
2.10 Trobeu la força resultant de les forces de la figura que estan aplicades a la llosa de formigó i la seva localització 2.11 Substituïu les forces aplicades a la barra de la figura per un sistema equivalent centrat en el punt O 2.12 Una biga està sotmesa al sistema de càrregues distribuïdes de la figura. Trobeu la força resultant i localitzeu la seva línia d’acció respecte del punt A.
2.13 Una biga vertical està sotmesa al sistema de càrregues distribuïdes de la figura. Trobeu la força resultant i localitzeu la seva línia d’acció respecte del punt O 2.14 Si la presa de la figura té 60m d’amplada, determineu la força resultant de la pressió de l’aigua sobre la paret de la presa i localitzeu-la contra la paret. 2.15 Per a tancar l’obertura d’un dipòsit gran d’aigua es fa servir una placa com el de la figura. L’obertura és de h = 2m i la seva amplada també de 2m. La profunditat d = 5m. Trobeu la força resultant de la pressió sobre la placa i la situació del centre de pressió.
