Exercicis Circuits Magnètics (2)
Tipo: Ejercicios
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

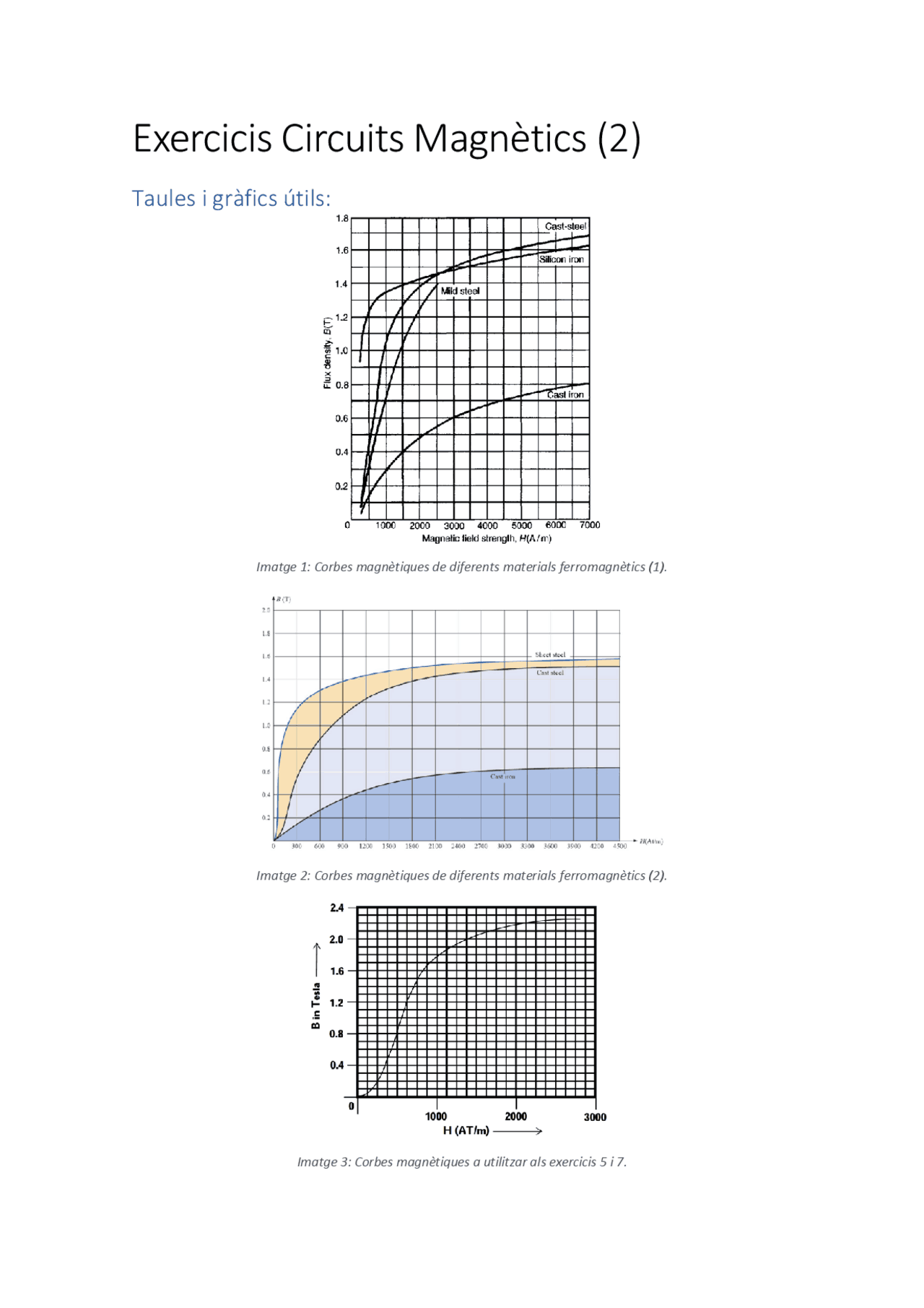

Imatge 1 : Corbes magnètiques de diferents materials ferromagnètics (1).
Imatge 2 : Corbes magnètiques de diferents materials ferromagnètics ( 2 ).
Imatge 3 : Corbes magnètiques a utilitzar als exercicis 5 i 7.
500mm
2
de secció i una altra part d’acer colat de 300mm de longitud i de 312,5 mm
2
Troba la ℱ necessària per generar un flux de 500μWb al circuit magnètic i determina
la ℛ total.
Imatge 4 : Nucli Ex.1.
0,45mWb a l’entreferro. El circuit magnètic te una secció de 3 cm
2
Imatge 5 : Nucli Ex.2.
una densitat de flux magnètic de 0,75 T a cada entreferro per moure-la. Troba la Fmm
necessària per activar el relé.
Imatge 6 : Esquema del relé Ex. 3.
1 , 1 𝐻
5000 +𝐻
; en SI.
Calcula el flux que indueix un corrent d’1A per la espira.
Imatge 9 : circuit magnètic Ex. 6.
longitud axial (profunditat) de 200mm. El radi del rotor r 1
és de 120 mm i el de
l’estator r 2
és de 210 mm. L’amplada dels entreferros és de 1,5 mm. La corba de
magnetització del material ferromagnètic del rotor i l’estator segueix la gràfica. Cada
bobina esta formada per 360 voltes i estan connectades en sèrie. La densitat de flux
requerida a l’entreferro pel correcte funcionament de la màquina és de 0,8T.
Imatge 10 : Sistema magnètic màquina rotativa Ex. 7.
a. Determina el flux a cada pol.
b. Calcula, utilitzant la Reluctància, la caiguda de tensió magnètica a l’entreferro.
c. Calcula, utilitzant la llei d’Ampere, la caiguda de tensió magnètica a
l’entreferro.
d. Determina la densitat de flux a l’estator.
e. Troba el corrent necessari a les bobines per fer funcionar aquesta màquina.
nucli és de 1,5·
Wb.
secció del nucli és de 10cm
2
. El solenoide és de 300 espires i la seva tensió eficaç és de
2 V. Deprecieu la resistència de la bobina. La freqüència aplicada és de 50Hz i
les pèrdues en ferro amb aquesta tensió son de 20 W.
1 , 8 · 10
− 2
·𝐻
1 + 10
− 2
·𝐻
; en SI.
Calcula I Fe
μ
i I exc
, l’angle de desfasament, la R Fe
i la X μ
a.
