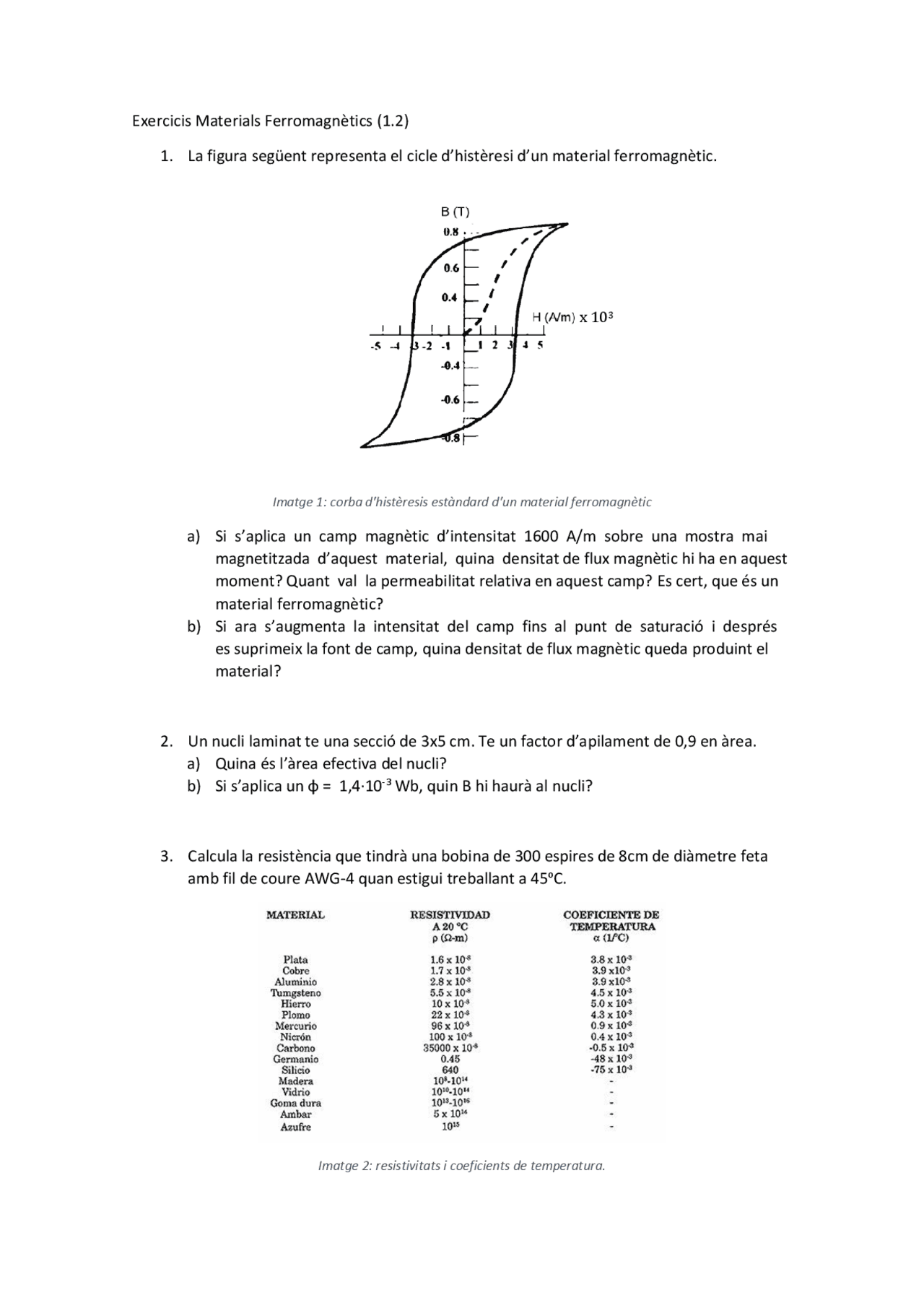

Exercicis Materials Ferromagnètics (1.2)
1. La figura següent representa el cicle d’histèresi d’un material ferromagnètic.
Imatge 1: corba d'histèresis estàndard d'un material ferromagnètic
a) Si s’aplica un camp magnètic d’intensitat 1600 A/m sobre una mostra mai
magnetitzada d’aquest material, quina densitat de flux magnètic hi ha en aquest
moment? Quant val la permeabilitat relativa en aquest camp? Es cert, que és un
material ferromagnètic?
b) Si ara s’augmenta la intensitat del camp fins al punt de saturació i després
es suprimeix la font de camp, quina densitat de flux magnètic queda produint el
material?
2. Un nucli laminat te una secció de 3x5 cm. Te un factor d’apilament de 0,9 en àrea.
a) Quina és l’àrea efectiva del nucli?
b) Si s’aplica un φ = 1,4·10-3 Wb, quin B hi haurà al nucli?
3. Calcula la resistència que tindrà una bobina de 300 espires de 8cm de diàmetre feta
amb fil de coure AWG-4 quan estigui treballant a 45oC.
Imatge 2: resistivitats i coeficients de temperatura.
x 103
