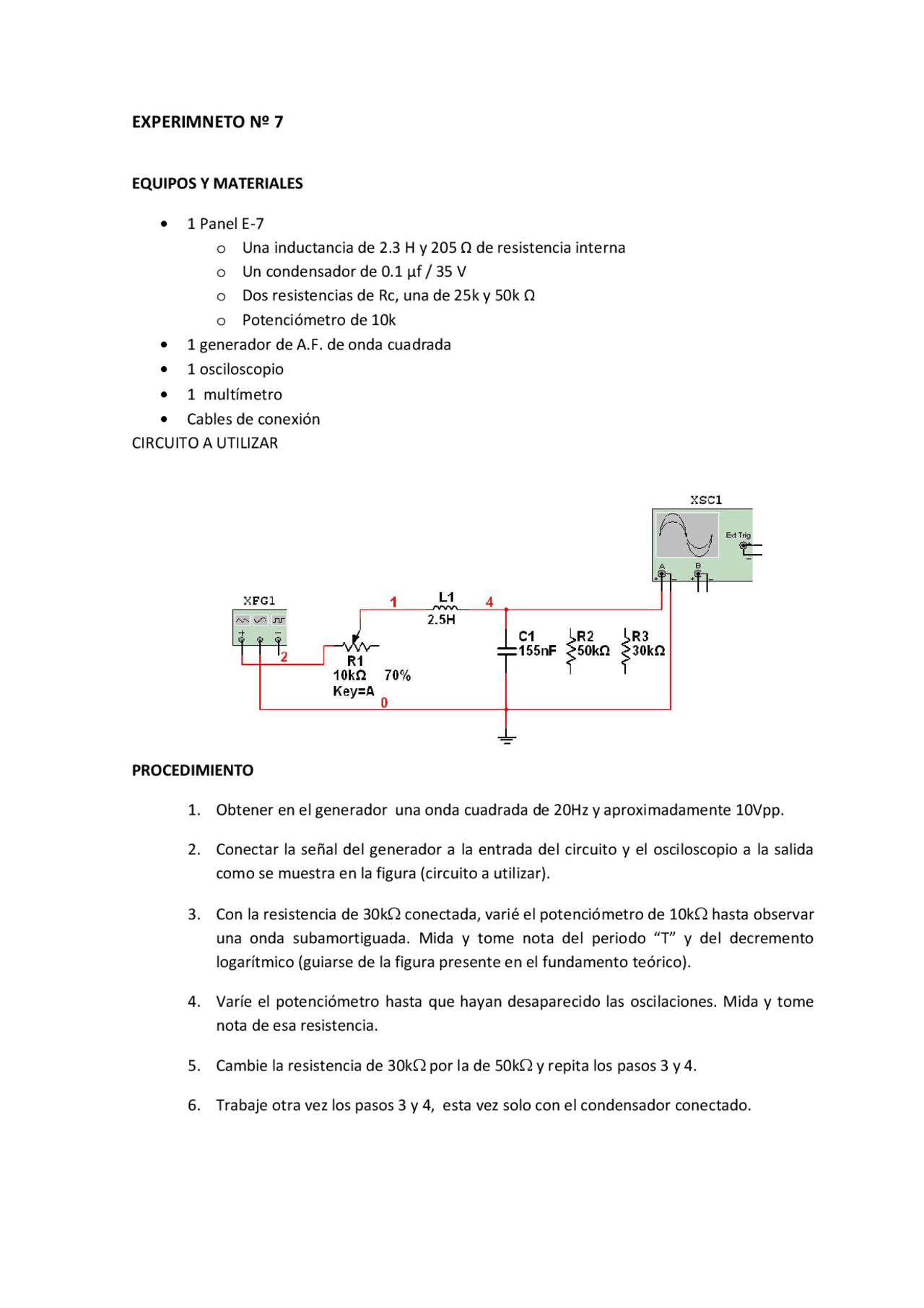

EXPERIMNETO Nº 7

EQUIPOS Y MATERIALES

 1 Panel E‐ 7 o Una inductancia de 2.3 H y 205 Ω de resistencia interna o Un condensador de 0.1 μf / 35 V o Dos resistencias de Rc, una de 25k y 50k Ω o Potenciómetro de 10k  1 generador de A.F. de onda cuadrada  1 osciloscopio  1 multímetro  Cables de conexión CIRCUITO A UTILIZAR PROCEDIMIENTO

  1. Obtener en el generador una onda cuadrada de 20Hz y aproximadamente 10Vpp.
  2. Conectar la señal del generador a la entrada del circuito y el osciloscopio a la salida como se muestra en la figura (circuito a utilizar).
  3. Con la resistencia de 30k conectada, varié el potenciómetro de 10k hasta observar una onda subamortiguada. Mida y tome nota del periodo “T” y del decremento logarítmico (guiarse de la figura presente en el fundamento teórico).
  4. Varíe el potenciómetro hasta que hayan desaparecido las oscilaciones. Mida y tome nota de esa resistencia.
  5. Cambie la resistencia de 30k por la de 50k y repita los pasos 3 y 4.
  6. Trabaje otra vez los pasos 3 y 4, esta vez solo con el condensador conectado.

HOJA DE DATOS

REGIMEN TRANSITORIO DE UN CIRCUITO R‐L‐C (Experiencia 7)

GRAFICA ONDA SUBAMORTIGUADA

GRAFICA ONDA CRITICAMENTE AMORTIGUADA

GRAFICA SOBREAMORTIGUADA

CARGA PERIODO (TERCERA

COMBA)

DEREMENTO

LOGATITMICO

ALFA

R1 Y C T= λ= α=

R2 Y C T= λ= α=

C T= λ= α=

RESISTENCIA DEL POTENCIOMETRO UTILIZADA=

GRUPO [_] INTEGRANTES Fecha: __ / / ____

N° Apellidos y Nombres

_______________

Firma del Profesor
