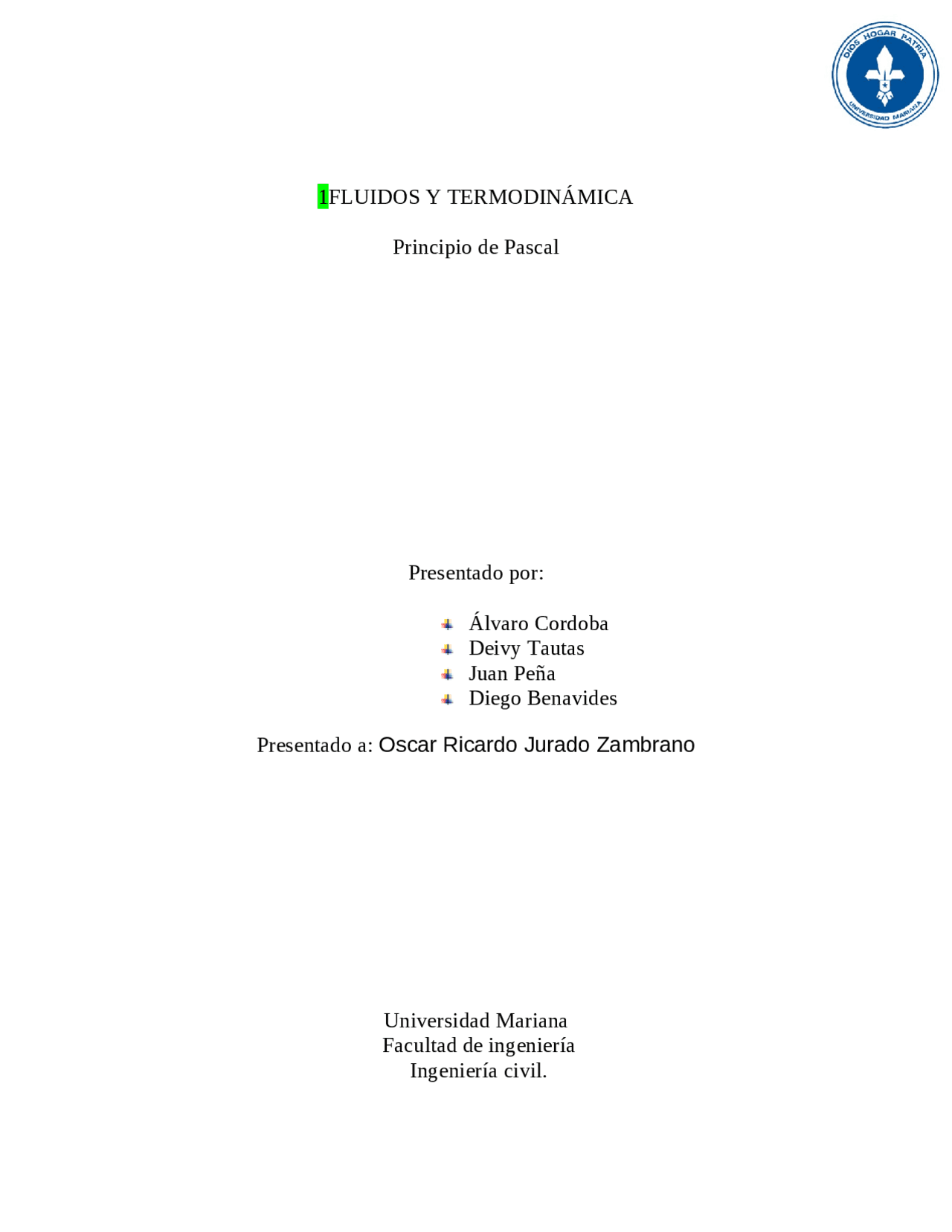

1FLUIDOS Y TERMODINÁMICA
Principio de Pascal
Presentado por:
Álvaro Cordoba
Deivy Tautas
Juan Peña
Diego Benavides
Presentado a: Oscar Ricardo Jurado Zambrano
Universidad Mariana
Facultad de ingeniería
Ingeniería civil.
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
ley de pascal experimento, Apuntes de Termodinámica
experimento de puente hidraulico
Tipo: Apuntes
2019/2020
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga ley de pascal experimento y más Apuntes en PDF de Termodinámica solo en Docsity!
1 FLUIDOS Y TERMODINÁMICA
Principio de Pascal
Presentado por:
Álvaro Cordoba
Deivy Tautas
Juan Peña
Diego Benavides
Presentado a: Oscar Ricardo Jurado Zambrano
Universidad Mariana
Facultad de ingeniería
Ingeniería civil.
ii
Agosto de 2020 Resumen en el presente trabajo damos a conocer el concepto sobre principio de pascal con sus respectivas y sus principales características y sus diferentes aplicaciones de la mecánica de fluidos en el campo de la ingeniería civil. Teniendo en cuenta la importancia que la Mecánica de fluidos tiene para la construcción de puentes hidráulicos, el trabajo va dirigido a nuestros compañeros en presentar el desarrollo de un principio fundamental en nuestro campo demostrando en diferentes experimentos el fundamento teórico aplicado en la práctica experimental.
iv
II. Objetivos General: Presentar un análisis sobre el principio de Pascal y así demostrar el aspecto teórico en la practica experimental. Específicos: Aplicar los conocimientos teóricos en la practica Establecer el principio de pascal en el campo de la ingeniería civil identificar los aspectos fundamentales para el desarrollo y construcción de puentes en la práctica profesional mediante el principio de pascal
v
Principio de pascal El incremento de presión aplicado a una superficie de un fluido incompresible (liquido), contenido en un recipiente indeformable, se transmite con el mismo valor a cada una de las partes del mismo La anterior expresión resume un principio fundamental en la mecánica de fluidos, la ley o principio enunciado por el físico y matemático francés Blaise Pascal (1623 – 1662), en la cual podemos considerar dos puntos A y B en el seno de un liquidó y sea Pa y Pb la presiones en esos puntos, es decir que si en el interior de un líquido se origina una presión, estas se transmiten con igual intensidad en todas las direcciones y sentidos. A continuación presentamos las ecuaciones que caracterizan al principio de pascal: P 1 = P 2 Donde nos presenta que la presión en la ley de pascal es constante y por lo tanto las fuerzas serán: F = P. A Las fuerzas serán definidas por la presión y el area donde se produce Principio de pascal aplicado en la prensa hidráulica
F
P
P
F
A
D
D
A1 A
F Fuerza A Area P Presión D Distancia
vii
El proyecto consiste en una representación sencilla de un brazo mecánico que sirve para levantar objetos a distancia, si la comparamos con una maquina como una grúa, podemos apreciar su utilidad. El principio de pascal aplicado en la ingeniería civil El uso de la tecnología hidráulica es muy variado, no solamente la podemos encontrar en el ámbito industrial, sino también en otros ámbitos, incluso relacionados con la vida real. Se emplea en la construcción, sobre todo relacionado con lo fluvial, ya sean compuertas, presas, puentes, tuberías, etc.
viii
Puente hidráulico- tipo basculante Los puentes basculantes son los que giran alrededor de un eje horizontal situado en una línea de apoyo; se incluyen por tanto en ellos los levadizos y los basculantes Experimento 2 El principio de pascal en el funcionamiento de un puente hidráulico A continuación se da a conocer la elaboración de un puente hidráulico aplicando el principio de pascal en el cual se observa en el contrapeso de este a continuación realizamos unos planos en AutoCAD (programa de diseño). Plano para la elaboración de puente tipo hidráulico
X
W
x
X 1 =
sin 89 ° ∗sin 1 ° N X 1 =1.42∗ 10 − 4 N X 2 =
sin 88 ° ∗sin 2 ° N X 2 =2.83∗ 10 − 4 N X 3 =
sin 87 ° ∗sin 3 ° N X 3 =4.25∗ 10 − 4 N X (^) 4 =
sin 86 ° ∗sin 4 ° N X (^) 4 =5.68∗ 10 − 4 N X 5 =
sin 85 ° ∗sin 5 ° N X 5 =7.1∗ 10 − 4 N X 6 =
sin 84 ° ∗sin 6 ° N X 5 =8.53∗ 10 − 4 N X 7 =
sin 83 ° ∗sin 7 ° N X 7 =9.97∗ 10 − 4 N X (^) 8 =
sin 82 ° ∗sin 8 ° N X (^) 8 =0.0011 N X (^) 9 =
sin 81 ° ∗sin 9 ° N X (^) 9 =0.0013 N X 10 =
sin 80 ° ∗sin 10 ° N X 10 =0.0014 N X 11 =
sin 79 ° ∗sin 11 ° N X 11 =0.0016 N X 12 =
sin 78 ° ∗sin 12 ° N X 12 =0.0017 N X 13 =
sin 77 ° ∗sin 13 ° N X 14 =0.002^ N X 15 =0.0022 N X 16 =0.0023 N X 17 =0.0025 N
xi
X 13 =0.0019 N
Prueba del puente Para la prueba de nuestro puente hemos utilizado una botella con agua de capacidad de 360 ml en diferentes cantidades: 1 ml de agua =0.91 gr 360 ml =327,6 gr ¿ 0.327 kg Capacidad máxima de agua en la botella Para demostrar la presión que se ejerce en nuestro puente aplicando cierta cantidad de fuerza trabajaremos con la siguiente formula: Presion = Fuerza Areade contacto Para 0.10 Kg 1 Kg→ 9.8 N 0.10 Kg→ 1.56 N P =
1.56 N
0.00748 M
2 P =208.5 Kpa Para 0.20 Kg 1 Kg→ 9.8 N 0.20 Kg→ 1.96 N P =
1.96 N
0.00748 M
2 P =262.03 Kpa Para 0.25 Kg el puente empezó a deformarse 1 Kg→ 9.8 N 0.25 Kg→ 2.45 N
xiii
D 2 =
A 1 ∗ D 1
A 2
D 2 =
0.00748 m 2 ∗0.05 m 0.00748 m 2 D 2 =0.05 m = D 2 = 5 cm Bibliografía http://puentehidraulicocolsaf2013.blogspot.com/ http://pueentegh.blogspot.com/ http://www.areatecnologia.com/que-es-hidraulica.htm http://sitioniche.nichese.com/hidraulica.html http://www.pepevasquez.com/HidraulicaPuentes.pdf file:///C:/Users/COMPAQ/Downloads/docdownloader.com-pdf-proyecto-del- puente-hidraulico.pdf
