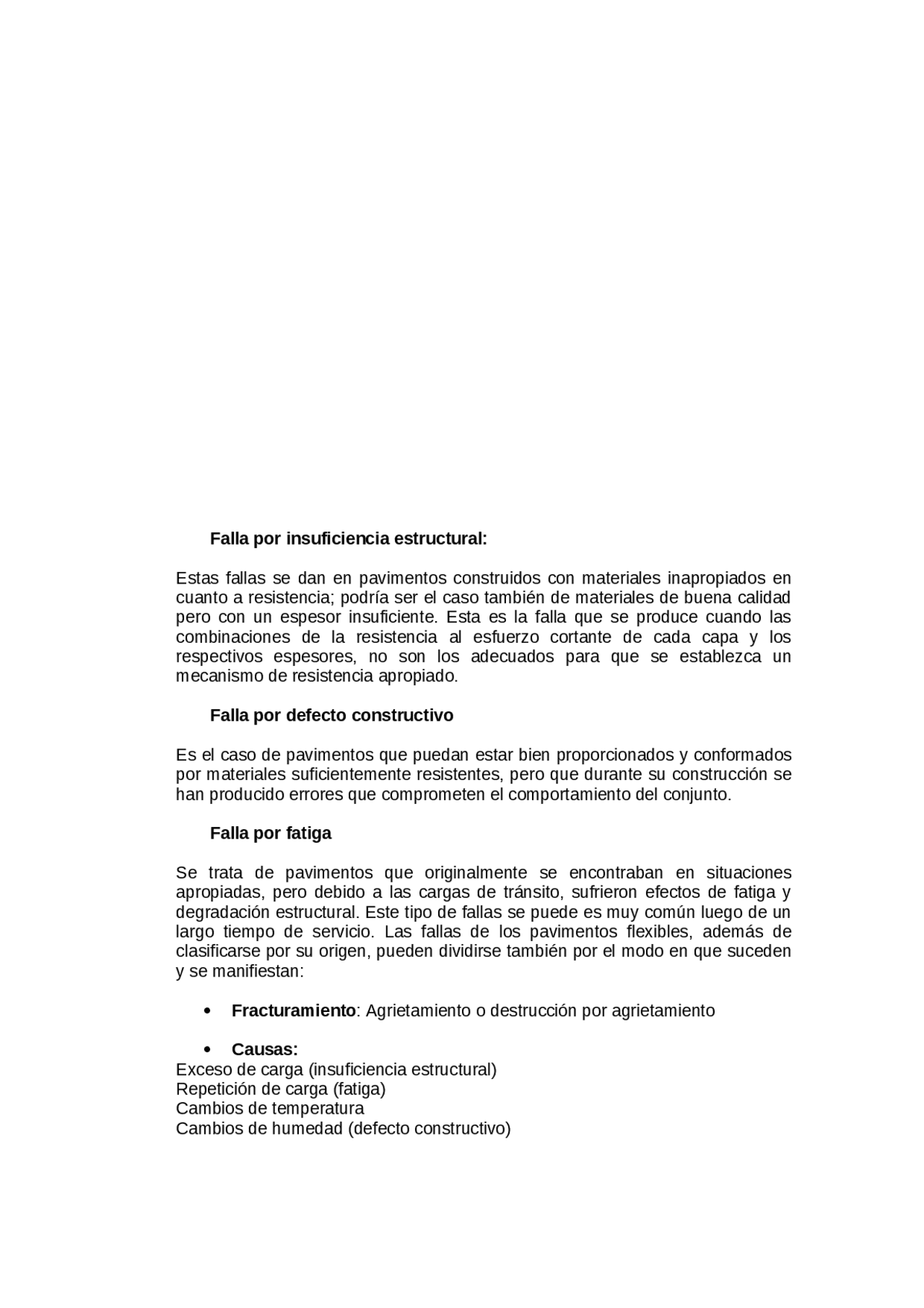

Falla por insuficiencia estructural: Estas fallas se dan en pavimentos construidos con materiales inapropiados en cuanto a resistencia; podría ser el caso también de materiales de buena calidad pero con un espesor insuficiente. Esta es la falla que se produce cuando las combinaciones de la resistencia al esfuerzo cortante de cada capa y los respectivos espesores, no son los adecuados para que se establezca un mecanismo de resistencia apropiado. Falla por defecto constructivo Es el caso de pavimentos que puedan estar bien proporcionados y conformados por materiales suficientemente resistentes, pero que durante su construcción se han producido errores que comprometen el comportamiento del conjunto. Falla por fatiga Se trata de pavimentos que originalmente se encontraban en situaciones apropiadas, pero debido a las cargas de tránsito, sufrieron efectos de fatiga y degradación estructural. Este tipo de fallas se puede es muy común luego de un largo tiempo de servicio. Las fallas de los pavimentos flexibles, además de clasificarse por su origen, pueden dividirse también por el modo en que suceden y se manifiestan: Fracturamiento : Agrietamiento o destrucción por agrietamiento Causas: Exceso de carga (insuficiencia estructural) Repetición de carga (fatiga) Cambios de temperatura Cambios de humedad (defecto constructivo)
Ondulamiento por fuerzas horizontales (deficiencia estructural o defecto constructivo) Contracción Exceso de carga (insuficiencia estructural) Repetición de carga (fatiga) Cambios de temperatura Cambios de humedad (defecto constructivo) Deformación: Deformación permanente, Falla Causas: Exceso de carga (insuficiencia estructural) Proceso de deformación viscosa (fatiga, insuficiencia estructural y defecto constructivo) Aumento de compacidad (defecto constructivo, rotura de granos) Consolidación Expansión Exceso de carga (insuficiencia estructural) Aumento de compacidad (defecto const. rotura de granos) Consolidación Expansión Desintegración (falla de carpeta): Remoción y Desprendimiento Causas: Pérdida de adherencia en la carpeta Reactividad química Abrasión por efecto del tránsito Pérdida de adherencia en la carpeta Reactividad química Abrasión por efecto del tránsito Degradación de los agregados
1. Fisuras y grietas por fatiga: Fallas que se conocen también como "piel de cocodrilo". Serie de fisuras o grietas conectadas entre sí, que forman trozos de ángulos agudos, normalmente de dimensiones inferiores a 300 mm. Se trata de un agrietamiento que se presenta en la superficie de rodadura del pavimento, generando un aspecto que da nombre al fenómeno. Este tipo de falla es indicio de movimiento excesivo de una o más de las capas del pavimento o fatiga, en muchos casos hasta en la propia carpeta. Este agrietamiento es muy común en pavimentos flexibles construidos sobre terracerías; se da también en bases débiles o con mala compactación. Este fenómeno puede ser progresivo, terminando en destrucciones locales del pavimento, que comienzan con desprendimientos de la carpeta en lugares determinados y en la remoción acelerada de materiales granulares expuestos. Cuando se llega a estas condiciones, puede afirmarse con mayor certeza que la falla esta ligada a deficiencias estructurales en la base. Causas:
Fisuras y grietas longitudinales: Consiste en la aparición de grietas longitudinales de no gran abertura (en el orden de 0.5 centímetros) y en toda el área que corresponde a la de la circulación de las cargas más pesadas. Agrietamientos de este tipo son debidos a movimientos de las capas de pavimento que tienen lugar predominantemente en dirección horizontal; el fenómeno puede ocurrir en la base, en la sub base, o con cierta frecuencia, en la subrasante. Causas: Una causa corriente de agrietamiento de las juntas entre el pavimento y el hombro, se debe al cambio alternativo de húmedo a seco de la superficie bajo el hombro. Puede deberse a drenaje deficiente ocasionado por hombros más altos que el pavimento, por una elevación formada por la grama o el material que rellena la junta o por depresiones en el borde del pavimento. Estos factores estancan el agua y permiten que se mantenga a lo largo de las juntas, filtrándose a través de ellas. Otros factores pueden ser el asentamiento del hombro, la retracción de la mezcla y los daños ocasionados a las juntas por los camiones que se montan sobre ellas. Grietas reflejadas: Este tipo de daño ocurre cuando existe una capa de pavimento asfáltico sobre placas de pavimento rígido; estas fisuras aparecen por la proyección en superficie de las juntas en dichas placas, en cuyo caso presentan un patrón regular, o también cuando hay grietas en el pavimento rígido que se han reflejado hasta aparecer en la superficie presentando un patrón irregular. Causas: Son generadas por los movimientos de las juntas entre placas de pavimento rígido o de los bloques formados por las grietas existentes en éste, debido a los cambios de temperatura y de humedad. Generalmente no se atribuyen a las cargas de tránsito, auque éstas pueden provocar fisuración en las zonas aledañas incrementando la severidad del daño. Fisuras y grietas transversales: Corresponden a discontinuidades en la carpeta asfáltica, en la misma dirección del tránsito o transversales a él. Son indicio de la existencia de esfuerzos de tensión en alguna de las capas de la estructura, las cuales han superado la resistencia del material afectado. La localización de las fisuras dentro del carril puede ser un buen indicativo de la causa que las generó, ya que aquellas que se encuentran en zonas sujetas a carga pueden estar relacionadas con problemas de fatiga de toda la estructura o de alguna de sus partes. Causas: Rigidización de la mezcla asfáltica por pérdida de flexibilidad debido a un exceso de filler, o al envejecimiento del asfalto, ocurre ante bajas temperaturas o gradientes térmicos altos (generalmente superiores a 30°)
Reflexión de grietas de las capas inferiores, generadas en materiales estabilizados o por grietas o juntas existentes en placas de concreto hidráulico subyacentes. Otras causas para la conformación de fisuras transversales son: Pueden corresponder a zonas de contacto entre corte y terraplén por la diferencia de rigidez de los materiales de la subrasante. Riego de liga insuficiente o ausencia total. Espesor insuficiente de la capa de rodadura Parches deteriorados: Los parches corresponden a áreas donde el pavimento original fue removido y reemplazado por un material similar o diferente, ya sea para reparar la estructura (a nivel del pavimento asfáltico o hasta los granulares) o para permitir la instalación o reparación de alguna red de servicios (agua, gas, etc.) Causas: Procesos constructivos deficientes. Sólo se recubrió la zona deteriorada sin solucionar las causas que lo originaron. Deficiencias en las juntas. Parche estructuralmente insuficiente para el nivel de solicitaciones y características de la subrasante. Mala construcción del parche (base insuficientemente compactada, mezcla asfáltica mal diseñada)
2. Baches en carpeta asfáltica: Los baches son fallas localizadas en la superficie del pavimento, en forma de oquedades cóncavas, mayores de 15 cm. de ancho en su longitud mínima. Es una porción del pavimento que ha sido removida y colocada con o sin material adicional después de la construcción original del pavimento. Estas fallas ocurren comúnmente dentro de un área reparada previamente. Estos pueden clasificarse de la siguiente manera: De baja severidad: < 1” de profundidad máxima De severidad media: = 1” a 2” de profundidad máxima De alta severidad: > 2” de profundidad máxima Cabe aclarar que la profundidad del bache es la profundidad máxima debajo de la superficie del pavimento, la cual se determina por medio de una inspección previa al tramo para estudiar la gravedad de la situación. La manera de medirlos es registrando el número de baches en metros cuadrados del área afectada para
Causas: El Ahuellamiento ocurre principalmente debido a una deformación permanente de alguna de las capas del pavimento o de la subrasante, generada por deformación plástica del pavimento asfáltico o por deformación de la subrasante debido a la fatiga de la estructura ante la repetición de cargas. La deformación plástica de la mezcla asfáltica tiende a aumentar en climas cálidos, y también puede darse por una compactación inadecuada de las capas durante la construcción, por el uso de asfaltos blandos o agregados redondeados. Deformación transversal: Las fisuras de desplazamiento se ocasionan por la falta de adherencia entre la carpeta de superficie y la carpeta inferior. La falta de adherencia puede deberse por la presencia de polvo, aceite, agua o cualquier otro material no adhesivo entre estas dos carpetas. Generalmente la falta de adherencia se produce cuando no se ha colocado un riego de liga. Algunas veces la mala compactación ocasiona la rotura de la adherencia entre las dos carpetas. Causas: Estructura insuficiente para el nivel de solicitaciones y características de la subrasante. Drenaje inadecuado o insuficiente. Defecto de construcción. Derrame de solventes (bencina, diesel, etc.) o quema de elementos sobre el pavimento.
4. Exudación: Esta tipo de daño se presenta con una película o afloramiento del ligante asfáltico sobre la superficie del pavimento generalmente brillante, resbaladiza y usualmente pegajosa. Es un proceso que puede llagar a afectar la resistencia al deslizamiento. Causas: La exudación se genera cuando la mezcla tiene cantidades excesivas de asfalto haciendo que el contenido de vacíos con aire de mezcla sea bajo, sucede especialmente durante épocas o en zonas calurosas. También puede darse por el uso de asfaltos muy blandos o por derrame de ciertos solventes. 5. Desgaste: Corresponde al deterioro del pavimento ocasionado principalmente por la acción del tránsito, agentes abrasivos o erosivos. Se presenta como pérdida del ligante y mortero. Suele encontrarse en las zonas por donde transitan los vehículos. Este daño provoca aceleración del deterioro del pavimento por acción del medio ambiente y del tránsito.
Causas: El desgaste superficial generalmente es un deterioro natural del pavimento, aunque si se presenta con severidades medias o altas a edades tempranas puede estar asociado a un endurecimiento significativo del asfalto. Falta de adherencia del asfalto con los agregados. Deficiente dosificación de asfalto en la mezcla. Acción intensa del agua u otros agentes abrasivos además del tránsito.
6. Pérdida de áridos: Conocida también como desintegración, corresponde a la disgregación superficial de la capa de rodadura debido a una pérdida gradual de agregados, haciendo la superficie más rugosa y exponiendo de manera progresiva los materiales a la acción del tránsito y los agentes climáticos. Este tipo de daño es común en tratamientos superficiales, caso en el que pueden aparecer estrías en la dirección del riego y debe ser reportado como surcos. Causas: Aplicación irregular del ligante en tratamientos superficiales. Problemas de adherencia entre agregado y asfalto. Uso de agregados contaminados con finos o agregados muy absorbentes. Lluvia durante la aplicación o el fraguado del ligante asfáltico. Endurecimiento significativo del asfalto. Deficiencia de compactación de la carpeta asfáltica. Contaminación de la capa de rodadura con aceite, gasolina y otros. 7. Ondulaciones: Es un daño caracterizado por la presencia de ondas en la superficie del pavimento, generalmente perpendiculares a la dirección del tránsito, con longitudes entre crestas usualmente menores a 1,0 m. Causas: La ondulación es una deformación plástica de la capa asfáltica, debido generalmente a una pérdida de estabilidad de la mezcla en climas cálidos por mala dosificación del asfalto, uso de ligantes blandos o agregados redondeados.
Ausencia o inadecuado sistema de subdrenaje, exceso de finos en la estructura, filtración de aguas. Separación entre berma y pavimento. Este daño indica el incremento en la separación de la junta existente entre la calzada y la berma. Este daño permite la infiltración de agua hacia el interior de la estructura del pavimento provocando su deterioro. Causas: Generalmente esta relacionada con el movimiento de la berma debido a problemas de inestabilidad de los taludes aledaños o con la ausencia de liga entre la calzada y la berma cuando se construyen por separado. Comportamiento de las diferentes fallas de los pavimentos asfalticos: La mejor forma de identificar las fallas del pavimento y determinar porqué se han producido, es mediante la conducción de un estudio de reconocimiento deseablemente una vez al año, preferiblemente al comienzo de la primavera. En él se debe identificar el tipo, severidad y magnitud de cada falla. También se debe tratar de determinar si el diseño del pavimento, la carga soportada, el agua, la temperatura, los materiales del pavimento o la construcción fueron la causa de la falla. A demás de la inspección visual, pueden emplearse pruebas destructivas y no destructivas para determinar la condición estructural y las condiciones del material bajo la superficie del pavimento.
