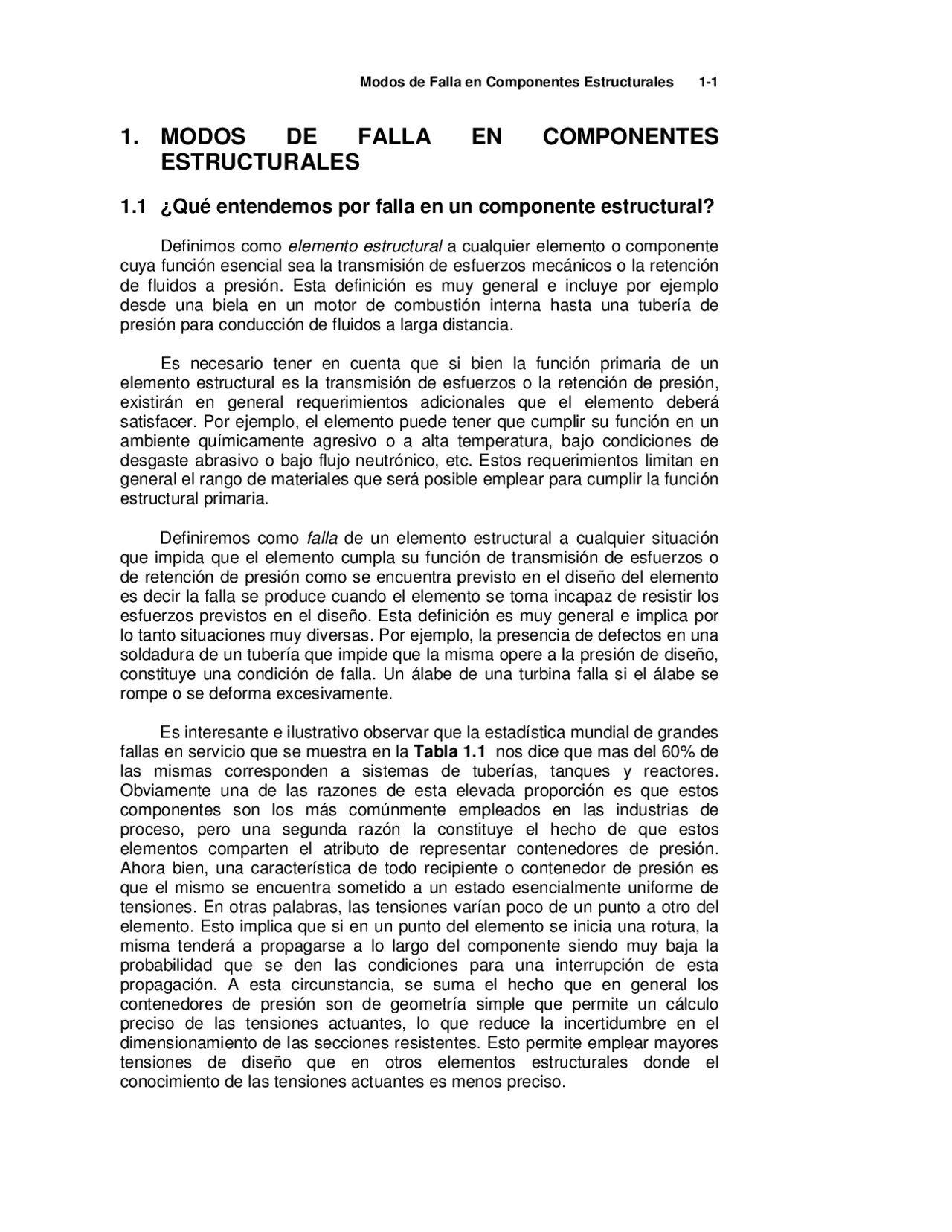

Modos de Falla en Componentes Estructurales 1 - 1
1. MODOS DE FALLA EN COMPONENTES
ESTRUCTURALES
1.1 ¿Qué entendemos por falla en un componente estructural?
Definimos como elemento estructural a cualquier elemento o componente cuya función esencial sea la transmisión de esfuerzos mecánicos o la retención de fluidos a presión. Esta definición es muy general e incluye por ejemplo desde una biela en un motor de combustión interna hasta una tubería de presión para conducción de fluidos a larga distancia.
Es necesario tener en cuenta que si bien la función primaria de un elemento estructural es la transmisión de esfuerzos o la retención de presión, existirán en general requerimientos adicionales que el elemento deberá satisfacer. Por ejemplo, el elemento puede tener que cumplir su función en un ambiente químicamente agresivo o a alta temperatura, bajo condiciones de desgaste abrasivo o bajo flujo neutrónico, etc. Estos requerimientos limitan en general el rango de materiales que será posible emplear para cumplir la función estructural primaria.
Definiremos como falla de un elemento estructural a cualquier situación que impida que el elemento cumpla su función de transmisión de esfuerzos o de retención de presión como se encuentra previsto en el diseño del elemento es decir la falla se produce cuando el elemento se torna incapaz de resistir los esfuerzos previstos en el diseño. Esta definición es muy general e implica por lo tanto situaciones muy diversas. Por ejemplo, la presencia de defectos en una soldadura de un tubería que impide que la misma opere a la presión de diseño, constituye una condición de falla. Un álabe de una turbina falla si el álabe se rompe o se deforma excesivamente.
Es interesante e ilustrativo observar que la estadística mundial de grandes fallas en servicio que se muestra en la Tabla 1.1 nos dice que mas del 60% de las mismas corresponden a sistemas de tuberías, tanques y reactores. Obviamente una de las razones de esta elevada proporción es que estos componentes son los más comúnmente empleados en las industrias de proceso, pero una segunda razón la constituye el hecho de que estos elementos comparten el atributo de representar contenedores de presión. Ahora bien, una característica de todo recipiente o contenedor de presión es que el mismo se encuentra sometido a un estado esencialmente uniforme de tensiones. En otras palabras, las tensiones varían poco de un punto a otro del elemento. Esto implica que si en un punto del elemento se inicia una rotura, la misma tenderá a propagarse a lo largo del componente siendo muy baja la probabilidad que se den las condiciones para una interrupción de esta propagación. A esta circunstancia, se suma el hecho que en general los contenedores de presión son de geometría simple que permite un cálculo preciso de las tensiones actuantes, lo que reduce la incertidumbre en el dimensionamiento de las secciones resistentes. Esto permite emplear mayores tensiones de diseño que en otros elementos estructurales donde el conocimiento de las tensiones actuantes es menos preciso.
1 - 2 Modos de Falla en Componentes Estructurales
Por otra parte, mientras muchos componentes estructurales presentan elementos redundantes que hacen que la falla de uno de ellos no implique necesariamente el colapso del componente, los contenedores de presión constituyen elementos críticos sin redundancia lo que hace que una rotura se convierta con alta probabilidad en una falla catastrófica.
1.2 Descripción de los modos de falla.
Llamamos modo de falla al fenómeno o mecanismo responsable del evento o condición de falla. En este sentido, los modo de falla que en general pueden afectar a un componente estructural, son:
- Inestabilidad elástica (pandeo local o generalizado)
- Excesiva deformación elástica
- Excesiva deformación plástica (fluencia generalizada)
- Inestabilidad plástica (estricción, pandeo plástico)
- Fatiga de alto ciclo y bajo ciclo
- Corrosión, erosión, corrosión-fatiga, corrosión bajo tensiones, etc.
- Creep y creep-fatiga
- Fractura rápida (frágil, dúctil, mixta)
Los cuatro primeros modos de falla pueden ser atribuidos fundamentalmente a falencias en el diseño del elemento estructural (excepto en el caso en que la falla se produzca como consecuencia de una carga superior a las máximas previstas en el diseño). Los cuatro modos mencionados en último término, si bien pueden ser causados por un diseño incorrecto, obedecen muchas veces a factores introducidos durante las etapas de fabricación del elemento. En particular los problemas de fatiga, corrosión y fractura rápida suelen estar estrechamente relacionados con las operaciones de soldadura que se hayan utilizado.
Tabla 1.1 Estadística mundial de fallas en equipos conducentes a grandes pérdidas (D. Mahoney 1992)
1 - 4 Modos de Falla en Componentes Estructurales
de la forma de sujeción del elemento, por encima de la cual las deflexiones laterales crecen sin límite conduciendo a la destrucción del componente. El fenómeno de pandeo puede adoptar una forma global, es decir afectar a todo el componente como en el caso de una columna, o ser local afectando sólo una parte de la estructura como ocurriría en el caso de una fabricación con paneles en compresión donde sólo alguno de tales paneles sufre pandeo. La presencia de una soldadura puede afectar de manera significativa la resistencia al pandeo de un elemento estructural debido a la introducción de tensiones residuales. Según como se ubique este campo de tensiones, el efecto de la presencia de la soldadura puede ser perjudicial o beneficioso. En efecto, según veremos mas adelante, una soldadura tiene asociada una tensión residual longitudinal del orden de la tensión de fluencia del material, de modo que si esta tensión tracción se localiza de modo de oponerse a las tensiones de compresión generadas por las cargas externas, la carga crítica de pandeo se verá incrementada. Por supuesto, lo contrario ocurre si son las tensiones residuales de compresión y no las de tracción las que se suman a las debidas a las cargas externas de compresión.
Excesiva deformación plástica
La excesiva deformación plástica constituye sin duda el modo de falla mejor comprendido en un componente estructural, y es la base del diseño clásico de componentes estructurales. En efecto, dicho diseño tiene como objetivo fundamental establecer las dimensiones de las secciones resistentes necesarias para asegurar un comportamiento elástico de las mismas. Esto significa en teoría que en ningún punto de una sección resistente se alcance una condición de fluencia, es decir de deformación plástica. Sin embargo, en las estructuras reales, y muy particularmente en las estructuras soldadas, la presencia de concentradores de tensión mas o menos severos es inevitable y por lo tanto también lo es la existencia de zonas plastificadas en el vértice de tales concentradores. De todos modos, en la medida que el tamaño de tales zonas plásticas sea pequeño en relación con las dimensiones características de la sección resistente, puede considerarse que la sección se comportará, al menos desde un punto de vista ingenieril, de manera elástica. En cambio, si por un incremento en las cargas las zonas plásticas se propagan hasta alcanzar una fracción significativa de la sección, nos encontramos ante una falla por excesiva deformación plástica. En el caso extremo, la sección completa puede llegar a plastificarse y en tal caso hablamos de una condición de fluencia generalizada.
Inestabilidad plástica
Bajo ciertas condiciones que analizaremos más adelante, un material que ha alcanzado la condición plástica puede inestabilizarse y conducir rápidamente a un colapso plástico. Un ejemplo conocido de este fenómeno es la estricción que precede a la rotura en el ensayo de tracción de un material dúctil que se ilustra en la Fig. 1..
Modos de Falla en Componentes Estructurales 1 - 5
La inestabilidad plástica puede ser responsable en otros casos de la propagación rápida de una fisura, dando así origen a un fenómeno de fractura dúctil rápida. Hoy se sabe que muchas fallas catastróficas que en el pasado fueron atribuidas a fracturas frágiles, tuvieron su origen como inestabilidades dúctiles. El incremento logrado en las últimas décadas en la resistencia y tenacidad de los materiales, hace que el fenómeno de falla por inestabilidad dúctil sea objeto de especial atención por parte de ingenieros e investigadores.
Fatiga
El fenómeno de fatiga es considerado responsable aproximadamente de mas del 90% de las fallas por rotura de uniones soldadas y precede muchas veces a la fractura rápida. Una discontinuidad que actúa como concentrador de tensiones puede iniciar bajo cargas cíclicas una fisura por fatiga que puede propagarse lentamente hasta alcanzar un tamaño crítico a partir del cual crece de manera rápida pudiendo conducir al colapso casi instantáneo de la estructura afectada. En presencia de cargas fluctuantes, en el vértice de discontinuidades geométricas mas o menos agudas se produce un fenómeno de deformación elasto-plástica cíclica a partir del cual se produce la iniciación de la fisura por fatiga. La condición superficial y la naturaleza del medio cumplen un rol importante sobre la resistencia a la fatiga, esto es sobre el número de ciclos necesarios para que aparezca la fisura. Desde un punto de vista ingenieril, cuando la fisura adquiere una longitud de aproximadamente 0.25 mm se acepta habitualmente que se ha completado la etapa de iniciación. A partir de ahí se considera que se está en la etapa de extensión o de crecimiento estable que eventualmente culmina en la rotura repentina de la sección remanente.
La influencia que las discontinuidades geométricas tienen sobre la resistencia a la fatiga de las uniones soldadas bajo régimen de cargas variables es un hecho ampliamente reconocido La Fig. 1.3 muestra la superficie de fractura de un eje en el que se inició una fisura por fatiga a partir del concentrador de tensiones representado por el alojamiento de la chaveta.
Fig. 1. 2
Modos de Falla en Componentes Estructurales 1 - 7
La adecuada selección de materiales para servicio a alta temperatura es un factor esencial en el diseño resistente al creep. En general, las aleaciones metálicas empleadas contienen elementos tales como Cr, Ni, y Co en distintas proporciones según las características específicas buscadas. El fenómeno de creep puede conducir a excesivas deformaciones plásticas o culminar en la rotura de un elemento estructural como lo muestra la Diapositiva 15 que ilustra un rotura típica por creep de una tubería. Puede verse en la diapositiva la gran deformación plástica que precedió a la rotura que adopta la forma típica de “boca de pescado”.
Cuando el fenómeno de creep se combina con el de fatiga, se tiene una situación conocida como creep-fatiga.
Fractura rápida
Se puede definir la fractura como la culminación del proceso de deformación plástica. En general se manifiesta como la separación o fragmentación de un cuerpo sólido en dos o más partes bajo la acción de un estado de cargas.
Algunos metales sometidos a un ensayo de tracción presentarán una estricción en la zona central de la probeta para romper finalmente con valores de reducción de área que pueden llegar en algunos casos al 100%. Este tipo de fractura se denomina dúctil y es característica de materiales del sistema cubico de caras centradas (fcc) en estado de alta pureza. Por el contrario, muchos sólidos, particularmente metales cúbicos de cuerpo centrado (bcc) y cristales iónicos, presentan fracturas precedidas por cantidades muy pequeñas de deformación plástica, con una fisura propagándose rápidamente a lo largo de planos cristalográficos bien definidos, llamados planos de clivaje, que poseen baja energía superficial. Este tipo de fractura se denomina frágil.
Si bien la diferenciación anterior es de gran importancia conceptual y práctica, desde el punto de vista ingenieril es también importante caracterizar el proceso de fractura según la velocidad con que se desarrolla. Desde este punto de vista la fractura rápida se caracteriza por la propagación inestable de una fisura en una estructura; en otras palabras, una vez que la fisura comienza crecer el sistema de cargas de por sí produce una propagación acelerada de aquella. Las velocidades de propagación pueden ser desde unos centenares a algunos miles de metros por segundo. Este tipo de fractura rápida puede o no estar precedida por una extensión lenta de la fisura. La extensión lenta de una fisura, en cambio, es una propagación estable y que requiere para su mantenimiento un incremento continuo de las cargas aplicadas.
La fractura rápida constituye el modo de falla más catastrófico y letal de todos los mencionados. La misma se produce en general bajo cargas normales de servicio, muchas veces inferiores a las de diseño. Por tal motivo, la fractura rápida no es precedida por deformaciones macroscópicas que permitan tomar medidas para evitarla o para reducir la gravedad de sus consecuencias. Una vez iniciada, pocas veces se detiene antes de producir la rotura completa de componente.
1 - 8 Modos de Falla en Componentes Estructurales
Las características que adopta en general la falla por fractura rápida, y que explican en parte el alto costo en vidas y bienes frecuentemente asociados con este tipo de evento, son las siguientes:
En primer lugar, la falla se produce de manera totalmente sorpresiva y progresa a muy alta velocidad, típicamente entre algunos centenares y algunos miles de metros por segundo. Como se ha mencionado, la falla suele ocurrir cuando el componente está sometido a tensiones compatibles con las de diseño, y muchas veces inferiores a la máxima prevista. Finalmente, el origen de la falla se debe muchas veces a factores ajenos al diseño que son introducidos durante fabricación, muy particularmente a través de las operaciones de soldadura, no siendo detectados como factores potenciales de riesgo por los responsables de la construcción e inspección del componente. Las Diapositivas 17 , 18 y 20 ilustran elocuentemente las características dramáticamente espectaculares de este tipo de falla.
El fenómeno de fractura rápida se hizo particularmente dramático en las roturas de los barcos tipo “Liberty”, “Victory” y tankers “T-2” de la marina de los EE.UU. acaecidas durante los años 1939-1945, poniendo así de relieve la insuficiencia de los criterios clásicos de diseño usados para estructuras abulonadas o remachadas, cuando se pretendía extenderlos inalterados al cálculo de estructuras soldadas. Estos criterios, basados esencialmente en los valores de resistencia a la tracción y de reducción de área, condujeron posteriormente a fallas similares en recipientes de presión y otros elementos estructurales que fueron motivo de perjuicio técnico-económico de magnitudes tales como para colocar el estudio de la fractura entre los temas de investigación importantes de la actualidad.
1.3 Tipos de fractura rápida
Dada su importancia, conviene aquí detenernos para considerar con algún detalle los mecanismos de fractura rápida. No obstante que la fractura rápida es un fenómeno reconocido desde hace muchos años, existe considerable confusión respecto de la manera de diferenciar entre una fractura rápida dúctil de una fractura frágil. Esto obedece fundamentalmente a que en general se tiende a considerar el proceso global de deformación plástica que conduce al proceso de fractura. Ahora bien, un metal puede fallar por clivaje, que es un proceso de fractura frágil, luego de una deformación macroscópica importante; del mismo modo, es posible tener una tener una deformación plástica global despreciable en un metal que falla de manera dúctil. La confusión se reduce si en lugar de considerar el proceso global de deformación que precede a la fractura, se tiene en cuenta la deformación localizada en el material que rodea el vértice de la fisura durante la propagación de la misma. De este modo, una fractura frágil es aquella en la cual la fisura se propaga con muy poca deformación plástica en su vértice, mientras que una fractura dúctil es aquella que progresa como consecuencia de una intensa deformación plástica asociada al extremo de la fisura. Es obvio que en la práctica no es posible establecer un límite preciso entre ambos tipos de fractura, pero en general es posible diferenciar fácilmente entre uno y otro extremo.
1 - 10 Modos de Falla en Componentes Estructurales
Bajo el efecto de la elevada tensión actuante localmente, se producirá la decohesión de la partícula con la matriz metálica que la contiene formándose un microhueco. El ligamento entre microhuecos puede entonces romperse de manera dúctil (es decir por deformación plástica) resultando en la extensión rápida de la fisura. Este mecanismo de fractura se denomina dúctil por el rol protagónico que la deformación plástica cumple en el mismo. La figura muestra esquemáticamente la forma que adoptarán los microhuecos según la dirección de las tensiones que solicitan a la fisura. La Diapositiva 24 incluye una imagen obtenida mediante microscopía electrónica de barrido de una superficie de fractura dúctil donde pueden verse con claridad algunas de las inclusiones no metálicas que dieron origen al correspondiente microhueco.
Los mecanismos microscópicos de fractura que hemos descripto tienen un correlato en el aspecto macroscópico de la superficie de fractura. Una fractura frágil exhibe típicamente el aspecto que muestra la foto superior de la Diapositiva 25. En ella se observa la casi total ausencia de deformación plástica y el denominado patrón “Chevrón” donde la punta de la “V” señala la dirección opuesta a la de propagación. Este patrón es característico de las fracturas frágiles y resulta útil para establecer el sitio de origen de la fractura. Por otra parte, dado que en la fractura frágil las tensiones normales juegan un rol protagónico, la orientación de la superficie de fractura es esencialmente normal a las superficies de la chapa, ya que las máximas tensiones normales actuarán en general en planos normales a dicha superficie.
Cuando la fractura es dúctil, la superficie adopta un aspecto “fibroso” como se muestra en la fotografía inferior de la misma diapositiva. Esto pone de manifiesto la intensa deformación plástica asociada al vértice de la fisura durante su propagación. El patrón chevrón no se encuentra presente lo que puede dificultar la determinación del origen de la falla. Por otra parte, dado que en la fractura dúctil son las tensiones tangenciales o de corte las que juegan el papel más importante, la superficie de fractura tendrá generalmente una
Fig. 1.
Modos de Falla en Componentes Estructurales 1 - 11
orientación cercana a los 45º con respecto a la superficie de la chapa por ser en este plano donde actúan las máximas tensiones de corte.
