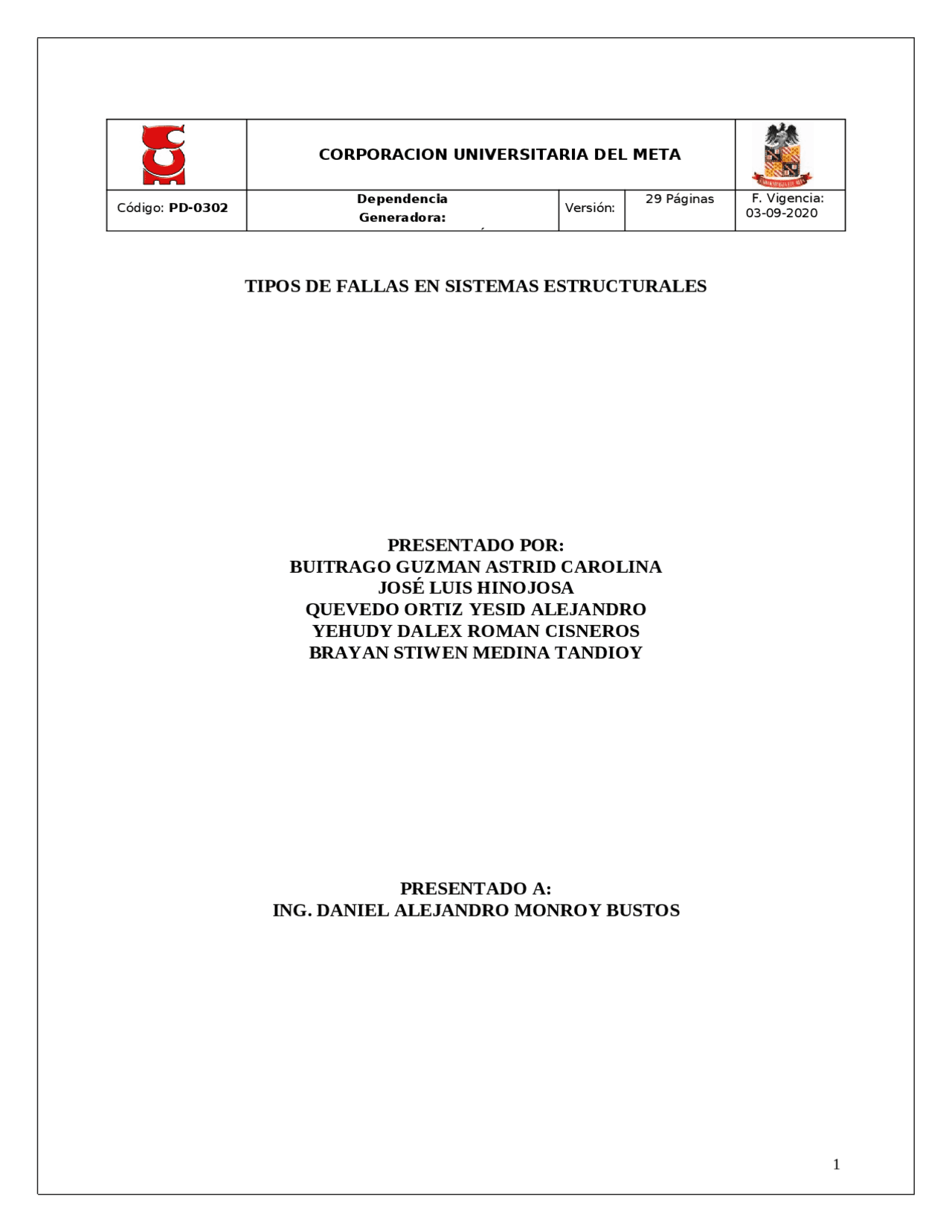

TIPOS DE FALLAS EN SISTEMAS ESTRUCTURALES
PRESENTADO POR:
BUITRAGO GUZMAN ASTRID CAROLINA
JOSÉ LUIS HINOJOSA
QUEVEDO ORTIZ YESID ALEJANDRO
YEHUDY DALEX ROMAN CISNEROS
BRAYAN STIWEN MEDINA TANDIOY
PRESENTADO A:
ING. DANIEL ALEJANDRO MONROY BUSTOS
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
INGENIERIA ANÁLISIS ESTRUCTURAL
FACULTAD DE INGENIERIA CIVIL
CORPORACION UNIVERSITARIA DEL META
VILLAVICENCIO- META
TABLA DE CONTENIDO.
1. INTRODUCCION ……………………......…………………………………………….. 4
2. PLANTEAMIENTO DEL PROBLEMA ………...…………………………………... 5
3. JUSTIFICACION ………………………….………………………………………….... 6
4. HIPOTESIS …………………………………………………………………………...…
5. OBJETIVOS ……………………………………………………………………………..
5.1. GENERAL
5.2. ESPECIFICOS
6. MARCO TEORICO …………………………………………………………………….
6.1. QUE ES UNA ESTRUCTURA
6.2. QUE SON ELEMENTOS ESTRUCTURALES
6.3. TIPOS DE SISTEMAS ESTRUCTURALES
6.4. QUE ES UNA FALLA ESTRUCTURAL
6.5. PORQUE FALLA UNA ESTRUCTURA
6.6. OTROS TIPOS DE FALLAS EN UN SISTEMA ESTRUCTURAL
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
11. IMAGEN #11: CONSTRUCCIO EN MAL ESTADO………………………………...
12. IMAGEN #12: ESTRUCTURAS CON CARGAS DE VIENTO, MOVIMIENTOS
SISMICOS Y INUNDACIONES……………………………………………………….
13. IMAGEN #13: ESTRUCTURAS EN COLINAS……………………………………...
14. IMAGEN #14: ESTRUCTURAS CON MAL DISEÑO……………………………….
15. IMAGEN #15: ESTRUCTURAS CON CARGAS EXTRAORDINARIAS…………..
16. IMAGEN #16: ESTRUCTURAS CON MALOS CIMIENTOS………………………
1. INTRODUCCIÓN
En el presente trabajo investigativo realizaremos una investigación utilizando
diferentes métodos de apoyo para enfocarnos en los tipos de fallas en las
estructuras, teniendo en cuenta que una estructura es un conjunto de piezas que lo
forman y que tienen como misión sustentar, proteger y dar consistencia al resto.
Como bien sabemos una estructura debe soportar fuerzas tales como su propio peso y
otros pesos adicionales independientemente del tipo de estructura.
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
Teniendo en cuenta lo dicho anterior las estructuras tienden a tener diferentes tipos de
fallas como lo son (falla por deformación elástica excesiva, falla por deformación
permanente, falla por separación parcial, falla por separación total).
Con el siguiente trabajo investigativo buscamos dar a conocer más afondo los tipos de
fallas mencionados anteriormente, realizando una investigación más a fondo de cada
uno de los tipos de fallas.
Para finalizar con el anterior trabajo buscamos mitigar en una gran escala en las fallas
en las estructuras dando a conocer posibles soluciones que sean de utilidad para la
Ingeniería Civil, especialmente para proyectos constructivos de edificaciones.
2. PLANTEAMIENTO DEL PROBLEMA.
La presente investigación surge a través de la observación de diferentes proyectos que
se han ejecutado en la rama de la Ingeniería Civil. Siendo más específicamente en
construcciones se ha venido observando que una gran cantidad de construcciones
están presentado diferentes tipos de fallas en sus estructuras. Sin embargo se ha
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
necesidad de poder investigar más a fondo por qué se dan y cuales son su causas por la que
surgen los diferentes tipos de fallas que hablaremos de ella más adelante.
La presente investigación tiene como propósito darle al mundo un gran aporte de conocimiento y
alternativas que se puedan implementar en cualquier proyecto constructivo buscando mitigar en
un gran porcentaje que surjan cualquier algún tipo de fallas en las estructuras.
4. HIPOTESIS.
Teniendo en cuenta la problemática que se está viviendo a nivel mundial nos vemos en la
necesidad de buscar, investigar y dar soluciones que ayuden a excluir esa problemática que
estamos viviendo día a día.
De igual forma se desarrollara una investigación conociendo todos los puntos de vista a los
cuales nos estamos enfrentado para concluir con ideas y formas de diseño que no vallan a sufrir
ningún tipo de fallas en sus estructuras.
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
5. OBJETIVOS
2.1 OBJETIVO GENERAL.
Determinar las principales causas por las cuales una edificación sufre diferentes tipos
de fallas.
2.2 OBJETIVOS ESPECÍFICOS.
Determinar los diferentes tipos de fallas que sufren las estructuras.
Estudiar los tipos de fallas y determinar cuáles son las causas que genera cada una de
ellas.
Dar posibles soluciones para mitigar esos tipos de fallas en las estructuras.
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
6. MARCO TEORICO.
¿QUE ES UNA ESTRUCTURA?
Son un conjunto de elementos colocados de tal forma que sin deformarse ni desplomarse
soporte los pesos para los que han sido proyectadas.
Por ejemplo una estructura es el armazón que le da forma a un edificio (esqueleto),
sostiene a un edificio, lo fija al suelo y hace que las cargas se transmitan a este lo que
hace resistente a una edificación ante movimientos sísmicos.
IMAGEN #1^ IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
¿QUE SON ELEMENTOS ESTRUCTURALES?
Los elementos estructurales son las partes de una construcción que sirven para darle
resistencia y rigidez. Su función principal es soportar el peso de la construcción y otras
fuerzas como sismos, vientos, etc.
También podemos llamarlos miembros estructurales, es decir, son cada una de las piezas
que forman parte de una estructura.
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
B. MUROS DE MAMPOSTERIA REFORZADA: Tiene huecos que se refuerzan
con acero y concreto en su interior por lo que este refuerzo queda oculto como en
los muros de acabado aparente.
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
C. MAMPOSTERIA SIMPLE: No cuenta con algún refuerzo o este es insuficiente
y prácticamente no le ayuda.
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
FALLA POR DEFORMACION EXCESIVA: La falla por deformación elástica tiene
que ver con el funcionamiento de la estructura, que la estructura sea muy rígida presenta
un problema al igual que sea muy flexible ya que su comportamiento no será el óptimo en
ninguna de las circunstancias o por un factor externo.
Por ejemplo en el temor de muchos al cruzar puentes colgantes que oscilan
considerablemente o a caminar sobre redes o placas muy delgadas también puede
ocasionar problemas constructivos como rotura de vidrio, grietas en los cielos rasos y
desajuste de puertas y ventanas.
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
FALLA POR DEFORMACION PERMANENTE: Es en la que se presenta cuando un
material se ha sometido a un esfuerzo a su límite elástico.
FALLA POR SEPARACION PARCIAL: Se refiere a que en algunas partes del
elemento estructural el material presenta separaciones considerablemente mayores que las
normales entre partículas. Se dice entonces que se ha presentado fisuras o grietas.
IMAGEN
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
¿PORQUE FALLA UNA ESTRUCTURA?
Por fallo de los materiales (fatiga elástica, mala elección).
Por fallo en el diseño (errores de cálculo o de dibujo).
Por factores incontrolables (viento, inundaciones, sobre cargas, terremotos, etc.).
OTROS TIPOS DE FALLAS EN UN SISTEMA ESTRUCTURAL A TENER EN
CUENTA SON: En cualquier situación sobre fallas estructurales no siempre se debe
considerar la estructura sino también otros sub-sistemas que en conjunto conforman un
sistema estructural.
LA ESTRUCTURA: Cuando las construcciones están en mal estado.
IMAGEN
Código: PD-0 302 Dependencia Generadora: DEPARTAMENTO DE INGENIERÍA CIVIL Versión: 29 Páginas F. Vigencia: 03-09-2 020
LOS CAMBIOS EN LAS CONDICIONES ESTRUCTURALES: Cuando una
estructura falla quiere decir que ha experimentado cambios en sus condiciones
durante su vida, quizás produciendo cambios en la rigidez o en la resistencia.
Dichos cambios ocurren debido a problemas de construcción que introducen
errores o desviaciones con respecto a la forma o a las condiciones de diseño.
LAS CARGAS: Una estructura fallo bajo condiciones severas de carga, como
vientos fuertes, movimientos sísmicos, inundaciones. Pero debido a que las
estructuras se diseñan para resistir esas acciones ambientales, ellas no deberían ser
la única causa de una falla.
