FECHA
AMBIENTE
MORALES LEON ASTRID
CORDOBA SALDAÑA ARIANA
FACULTAD DE
INGENIERIA
ESCUELA DE
ARQUITECTURA
TALLER DE DISEÑO
ARQUITECTÓNICO V
06 - 06 - 2025
TEMA
FICHAS
ANTROPOMETRICAS
ZONA
ARQ. SALAS ZAVALETA KARIT
ARQ. VIGIL REQUENA SUSANA
DOCENTES
ALUMNAS
NOMENCLATURA
UNIVERSIDAD
TECNOLOGICA
DEL PERÚ

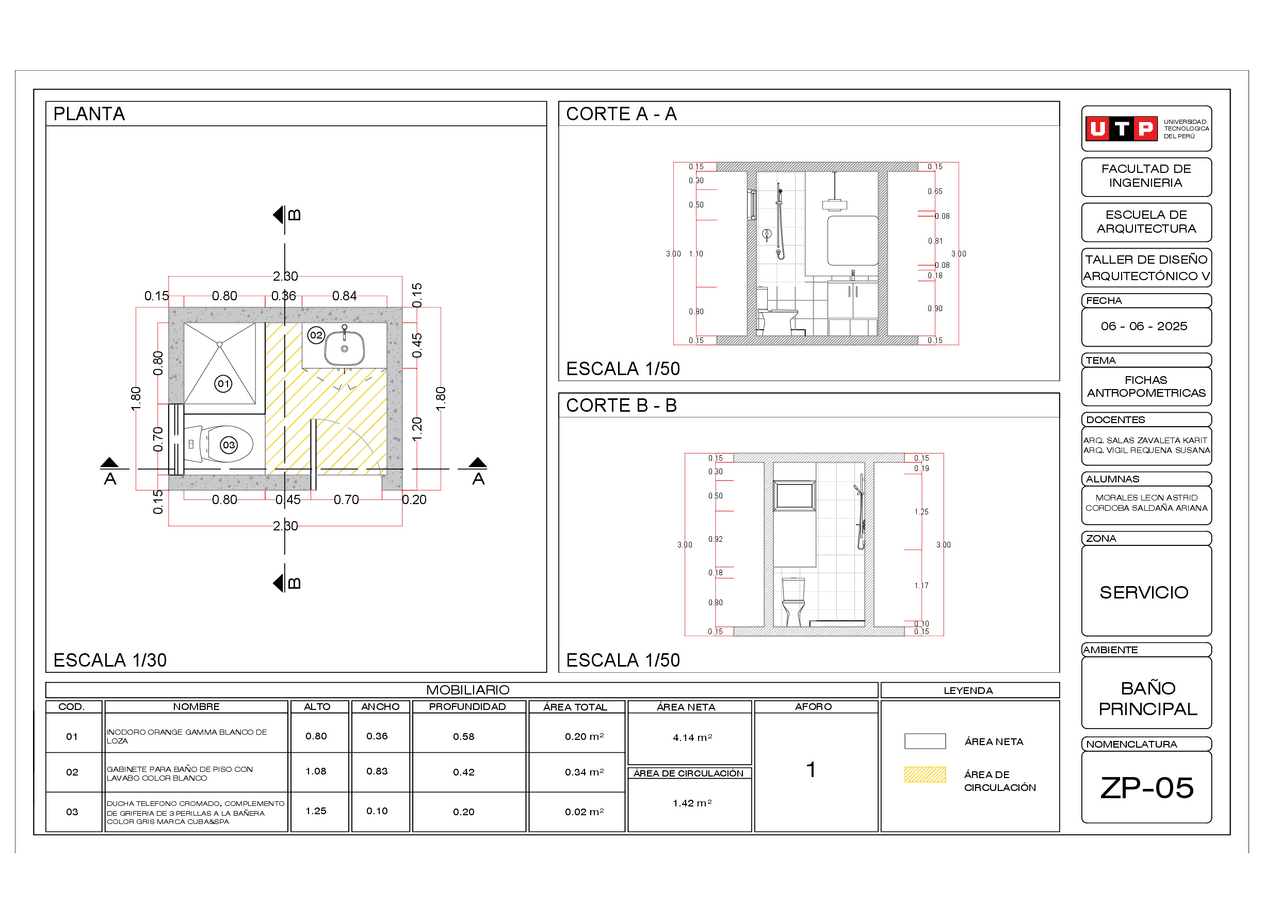

PLANTAPLANTA CORTE A - A
CORTE B - B
ZP-05
BAÑO
PRINCIPAL
SERVICIO
ÁREA TOTAL ÁREA NETA
ÁREA DE CIRCULACIÓN
AFORO
ÁREA NETA
ÁREA DE
CIRCULACIÓN
LEYENDA
MOBILIARIO
COD. NOMBRE ALTO ANCHO PROFUNDIDAD
ESCALA 1/30 ESCALA 1/50
ESCALA 1/50
01
02
01
02
03
INODORO ORANGE GAMMA BLANCO DE
LOZA 0.80 0.36 0.58 0.20 m²
DUCHA TELEFONO CROMADO, COMPLEMENTO
DE GRIFERIA DE 3 PERILLAS A LA BAÑERA
COLOR GRIS MARCA CUBA&SPA
GABINETE PARA BAÑO DE PISO CON
LAVABO COLOR BLANCO 1.08 0.83 0.42
1.25 0.10 0.20
0.34 m²
0.02 m²
1
4.14 m²
1.42 m²
A A
B B
03
