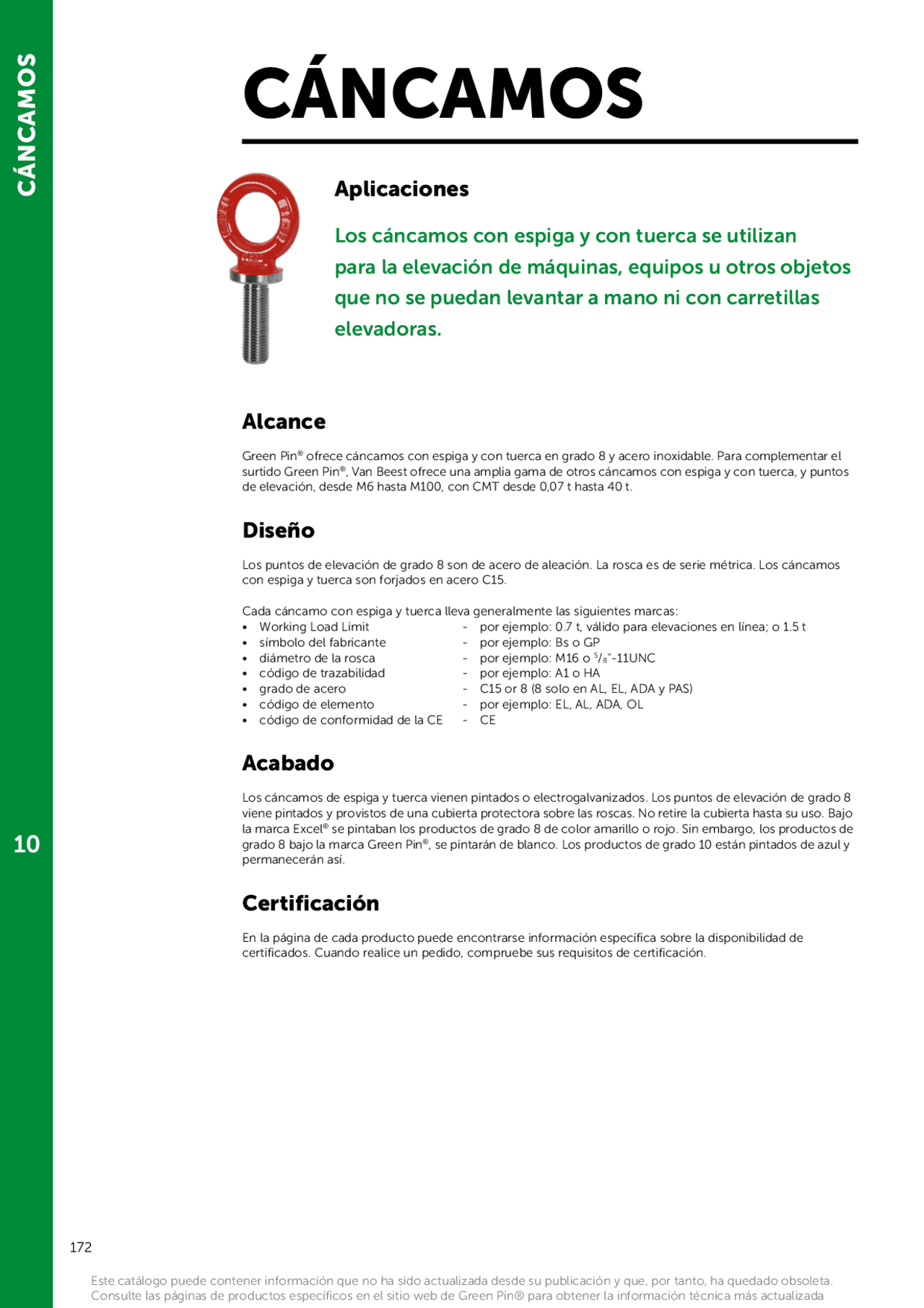

CÁNCAMOS 10
CÁNCAMOS
Aplicaciones Los cáncamos con espiga y con tuerca se utilizan para la elevación de máquinas, equipos u otros objetos que no se puedan levantar a mano ni con carretillas elevadoras. Alcance
Green Pin®^ ofrece cáncamos con espiga y con tuerca en grado 8 y acero inoxidable. Para complementar el
surtido Green Pin®, Van Beest ofrece una amplia gama de otros cáncamos con espiga y con tuerca, y puntos
de elevación, desde M6 hasta M100, con CMT desde 0,07 t hasta 40 t.
Diseño
Los puntos de elevación de grado 8 son de acero de aleación. La rosca es de serie métrica. Los cáncamos
con espiga y tuerca son forjados en acero C15.
Cada cáncamo con espiga y tuerca lleva generalmente las siguientes marcas:
- Working Load Limit - por ejemplo: 0.7 t, válido para elevaciones en línea; o 1.5 t
- símbolo del fabricante - por ejemplo: Bs o GP
- diámetro de la rosca - por ejemplo: M16 o 5 / 8 "-11UNC
- código de trazabilidad - por ejemplo: A1 o HA
- grado de acero - C15 or 8 (8 solo en AL, EL, ADA y PAS)
- código de elemento - por ejemplo: EL, AL, ADA, OL
- código de conformidad de la CE - CE Acabado
Los cáncamos de espiga y tuerca vienen pintados o electrogalvanizados. Los puntos de elevación de grado 8
viene pintados y provistos de una cubierta protectora sobre las roscas. No retire la cubierta hasta su uso. Bajo
la marca Excel®^ se pintaban los productos de grado 8 de color amarillo o rojo. Sin embargo, los productos de
grado 8 bajo la marca Green Pin®, se pintarán de blanco. Los productos de grado 10 están pintados de azul y
permanecerán así.
Certificación
En la página de cada producto puede encontrarse información específica sobre la disponibilidad de
certificados. Cuando realice un pedido, compruebe sus requisitos de certificación.
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Instrucciones de uso
Los cáncamos de espiga y tuerca de elevación deben inspeccionarse antes del uso para asegurarse de que:
- todos los marcados sean legibles;
- se haya seleccionado un cáncamo de espiga o tuerca con la CMT correcta;
- la rosca no esté dañada o sucia;
- los cáncamos de espiga y tuerca estén libres de mellas, hendiduras y grietas.
- nunca lije, mecanice o corte un cáncamo de espiga o de tuerca;
- cáncamos de espiga o de tuerca no deben tratarse térmicamente ya que esto puede afectar su carga
máxima de trabajo;
- nunca modifique, repare o reforme un cáncamo de espiga o de tuerca mecanizando, soldando,
calentando o doblándolo, ya que puede afectar su carga máxima de trabajo;
- los puntos de elevación y los otros componentes son del mismo grado de acero;
- los puntos de elevación nunca deben ser sometidos a cargas laterales (excepto ADA);
- asegúrese siempre de que el punto de elevación soporte la carga correctamente;
- los puntos de elevación deben estar bien asentados en el gancho;
- los puntos de elevación no deben estar torcidos ni excesivamente desgastados.
Además:
- las cargas máximas de trabajo para cáncamos BS de espiga/tuerca complementarios son válidas
únicamente para elevación en línea y deben reducirse para cargas no axiales. Para más información,
refiérase a la norma: DIN 580 para cáncamos de espiga o DIN 582 para cáncamos de tuerca;
- la carga máxima de trabajo para cáncamos de espiga/tuerca AL, OL y EL son únicamente válidos para
elevación en línea hasta un ángulo de 30°. La carga máxima de trabajo disminuye significativamente con
ángulos superiores a 30°. Recomendamos el uso de los anillos de elevación articulados y giratorios (ADA)
cuando el ángulo es superior a 30°;
- cuando se use como elemento de elevación siempre atornille el cáncamo de espiga o tuerca
correctamente a la carga de tal manera que se ajuste correctamente contra la carga.
Montaje
La longitud de la espiga debe adaptarse al material de la carga. Para los materiales duros, la longitud de
la espiga no debe ser menor que 1,5 veces el diámetro (p. ej., para M20, una longitud mínima de 30 mm).
Para materiales blandos, tales como aluminio o latón, se necesita una longitud de 3 veces el diámetro.
Para materiales blandos, considere el uso de una mayor longitud y un montaje con agujero pasante con
tuerca y arandela en el otro lado. La tuerca en el perno debe ser al menos de la clase 8, pero se recomienda
la clase 10 o 12.
La rosca de la espiga y el agujero roscado en la carga deben ser compatibles y ambos deben estar en buen
estado. La longitud de la rosca embutida debe ser al menos un 20% mayor que la longitud de la espiga.
La superficie debe ser lisa y perpendicular a la espiga del cáncamo para proporcionar un contacto completo
con el punto de elevación.
El material al que se sujeta el punto de elevación debe ser lo suficientemente fuerte para soportar las fuerzas
de elevación sin ninguna deformación. Los puntos de elevación deben ajustarse perfectamente a la carga que
se desea elevar. Se requiere un contacto completo entre el punto de elevación y la superficie.
1. Los puntos de elevación deben coincidir con el tamaño del gancho, para que puedan posicionarse
correctamente en el gancho.
2. No utilice nunca una eslinga como una unión entre dos puntos de elevación. Considere el centro de
gravedad de la carga cuando vaya a posicionar los puntos de elevación (simétricos al centro). La rosca
embutida debe posicionarse a una distancia de al menos 3 veces el diámetro de la espiga desde el borde
de la carga.
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Cáncamo macho GR Grado 8 cáncamo macho
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 5 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 3.1 MPI b^ CE carga máxima de trabajo diámetro rosca diámetro de la base diámetro exterior ojo diámetro interior ojo longitud espesor base diámetro peso por unidad a b c d e f g t mm mm mm mm mm mm mm kg 0.2 M6 x 1.00 20 34 20 20 17 7 0. 0.4 M8 x 1.25 20 34 20 24 17 7 0. 0.7 M10 x 1.50 20 38 22 30 19 8 0. 1 M12 x 1.75 25 47 27 36 23 10 0. 1.2 M14 x 2.00 30 57 30 40 27 14 0. 1.5 M16 x 2.00 36 63 35 53 31 14 0. 2 M18 x 2.50 36 63 35 53 31 14 0. 2.5 M20 x 2.50 40 72 40 58 34 16 0. 3 M22 x 2.50 42 82 45 64 38 19 1. 4 M24 x 3.00 55 95 55 84 40 20 1. 5 M27 x 3.00 55 95 55 84 40 20 1. 6 M30 x 3.50 60 108 60 99 49 24 1. 7 M33 x 3.50 60 108 60 99 49 24 2. 8 M36 x 4.00 65 118 68 117 47 25 2. 9 M39 x 4.00 65 118 68 117 47 25 2. 10 M42 x 4.50 70 142 80 135 61 31 5. 15 M45 x 4.50 70 142 80 135 61 31 4. 18 M48 x 5.00 95 181 97 150 68 42 8. 20 M52 x 5.00 95 181 97 150 68 42 8. 25 M56 x 5.50 95 181 97 150 68 42 8. 30 M60 x 5.50 95 181 97 150 68 42 9. 36 M64 x 6.00 95 181 97 150 68 42 9.
AL
a g b c d f e a g b c d f e
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Cáncamo macho según DIN580 GR Grado 8 cáncamo macho según DIN
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 5 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 3.1 MPI b^ CE carga máxima de trabajo diámetro rosca diámetro de la base diámetro exterior ojo diámetro interior ojo longitud espesor base diámetro peso por unidad a b c d e f g t mm mm mm mm mm mm mm kg 0.2 M6 x 1.00 20 34 20 13 17 7 0. 0.4 M8 x 1.25 20 34 20 13 17 7 0. 0.7 M10 x 1.50 20 38 22 17 19 8 0. 1 M12 x 1.75 25 47 27 21 23 10 0. 1.2 M14 x 2.00 30 57 30 27 27 14 0. 1.5 M16 x 2.00 36 63 35 27 31 14 0. 2 M18 x 2.50 36 63 35 30 31 14 0. 2.5 M20 x 2.50 40 72 40 30 34 16 0. 3 M22 x 2.50 42 82 45 36 38 19 0. 4 M24 x 3.00 55 95 55 36 40 20 0. 5 M27 x 3.00 55 95 55 45 40 20 1. 6 M30 x 3.50 60 108 60 45 49 24 1. 7 M33 x 3.50 60 108 60 54 49 24 1. 8 M36 x 4.00 65 118 68 54 47 25 2. 9 M39 x 4.00 65 118 68 63 47 25 2. 10 M42 x 4.50 70 142 80 63 61 31 3. 15 M45 x 4.50 70 142 80 68 61 31 3. 18 M48 x 5.00 95 181 97 68 68 42 7. 20 M52 x 5.00 95 181 97 78 68 42 7. 25 M56 x 5.50 95 181 97 78 68 42 7. 30 M60 x 5.50 95 181 97 90 68 42 7. 36 M64 x 6.00 95 181 97 90 68 42 8.
ALDIN
a g b c d f e a g b c d f e
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Cáncamo hembra GR Grado 8 cáncamo hembra
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 5 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 3.1 MPI b^ CE carga máxima de trabajo diámetro rosca diámetro de la base ancho ancho interior espesor base longitud interior diámetro espesor peso por unidad a b c d e f g h t mm mm mm mm mm mm mm mm kg 0.2 M6 x 1.00 31 51 30 14 44 11 6 0. 0.4 M8 x 1.25 31 51 30 14 44 11 6 0. 0.7 M10 x 1.50 31 51 30 14 44 11 6 0. 1 M12 x 1.75 39 56 32 15 48 12 6 0. 1.2 M14 x 2.00 39 56 32 15 48 12 6 0. 1.5 M16 x 2.00 44 65 37 16 60 14 8 0. 2 M18 x 2.50 44 65 37 16 60 14 8 0. 2.5 M20 x 2.50 44 65 37 16 60 14 8 0. 3 M22 x 2.50 52 79 48 21 75 16 11 0. 4 M24 x 3.00 52 79 48 21 75 16 11 0. 5 M27 x 3.00 52 79 48 21 75 16 11 0. 6 M30 x 3.50 66 96 58 25 88 21 14 1. 7 M33 x 3.50 66 96 58 25 88 21 14 1. 8 M36 x 4.00 84 121 73 39 100 25 17 2. 9 M39 x 4.00 84 121 73 39 100 25 17 2. 10 M42 x 4.50 84 121 73 39 100 25 17 2. 15 M45 x 4.50 90 132 82 42 121 25 22 2. 18 M48 x 5.00 90 132 82 42 121 25 22 2.
EL
d c h f g e a b
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Cáncamo giratorio a 360° y abatible a 180° GR Grado 8 cáncamo giratorio a 360° y abatible a 180°
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 5 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 3.1 MPI b^ CE
- Nota: las CMT indicadas a continuación corresponden a las peores condiciones de uso,
es decir 90°
carga máxima de trabajo diámetro rosca ancho interior longitud interior diámetro longitud espesor base ancho exterior diámetro de la base diámetro de la base longitud interior llave Hex par de apriete peso por unidad a b c d e f g h i j t mm mm mm mm mm mm mm mm mm mm mm Nm kg 0.4 M8 x 1.25 35 41 13 18 35 68 34 38 43 6 6.5 0. 0.7 M10 x 1.5 35 39 13 18 37 68 34 38 43 8 13 0. 1 M12 x 1.75 35 36 13 22 39 68 34 38 43 10 22 0. 1.3 M14 x 2.0 35 35 13 22 42 68 34 38 43 12 35 0. 1.6 M16 x 2.0 35 42 13 28 43 68 34 38 52 14 55 0. 2 M18 x 2.5 35 40 13 28 45 68 34 38 52 14 80 0. 2.5 M20 x 2.5 35 38 13 32 47 68 34 38 52 17 110 0. 3 M22 x 2.5 53 57 20 33 69 105 49 56 71 17 150 1. 4 M24 x 3.0 53 55 20 39 71 105 49 56 71 19 190 1. 5 M27 x 3.0 53 61 20 45 65 105 49 56 71 19 280 1. 6.3 M30 x 3.5 53 61 20 45 65 105 49 56 71 19 380 2. 7 M33 x 3.5 71 87 30 54 83 146 68 77 98 19 520 5. 10 M36 x 4.0 71 87 30 54 84 146 68 77 98 19 600 5. 10 M39 x 4.0 71 87 30 63 84 146 68 77 98 19 870 5. 12.5 M42 x 4.5 71 87 30 63 84 146 68 77 98 19 1000 5.
ADA
j a h g i b c f e d j a h g i b c f e d
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Cáncamo giratorio a 360° y abatible a 180° longitudes mayores GR Grado 8 cáncamo giratorio a 360° y abatible a 180° longitudes mayores
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 5 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 3.1 MPI b^ CE
- Nota: las CMT indicadas a continuación corresponden a las peores condiciones de uso,
es decir 90°
carga máxima de trabajo diámetro rosca ancho interior longitud interior diámetro longitud espesor base ancho exterior diámetro de la base diámetro de la base longitud interior llave Hex par de apriete peso por unidad a b c d e f g h i j t mm mm mm mm mm mm mm mm mm mm mm Nm kg 0.4 M8 x 1.25 35 41 13 52 35 68 34 38 43 6 6.5 0. 0.4 M8 x 1.25 35 41 13 92 35 68 34 38 43 6 6.5 0. 0.7 M10 x 1.5 35 39 13 62 37 68 34 38 43 8 13 0. 0.7 M10 x 1.5 35 39 13 125 37 68 34 38 43 8 13 0. 1 M12 x 1.75 35 36 13 62 39 68 34 38 43 10 22 0. 1 M12 x 1.75 35 36 13 125 39 68 34 38 43 10 22 0. 1.6 M16 x 2.0 35 42 13 92 43 68 34 38 52 14 55 0. 1.6 M16 x 2.0 35 42 13 172 43 68 34 38 52 14 55 0. 2.5 M20 x 2.5 35 38 13 112 47 68 34 38 52 17 110 0. 2.5 M20 x 2.5 35 38 13 172 47 68 34 38 52 17 110 0. 4 M24 x 3.0 53 55 20 112 71 105 49 56 71 19 190 2. 4 M24 x 3.0 53 55 20 172 71 105 49 56 71 19 190 2. 5 M27 x 3.0 53 61 20 90 65 105 49 56 71 19 280 2. 6.3 M30 x 3.5 53 61 20 90 65 105 49 56 71 19 380 2. 6.3 M30 x 3.5 53 61 20 240 65 105 49 56 71 19 380 3. 10 M36 x 4.0 71 87 30 110 84 146 68 77 98 19 600 5. 12.5 M42 x 4.5 71 87 30 120 84 146 68 77 98 19 1000 6.
ADAL
j a h g i b c f e d j a h g i b c f e d
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Green Pin®^ Ojo de elevación Grado 8 ojo de elevación
- Material: acero aleado, grado 8, templado y revenido
- Factor de seguridad: CMR = 4 x CMT
- Acabado: pintado de rojo o blanco
- Rango de temperatura: -40°C hasta +200°C
- Certificación: 2.1 2.2 MPI b^ CE carga máxima de trabajo diámetro rosca diámetro de la base diámetro interior ojo longitud espesor base ancho se puede combinar con peso por unidad a b c d e f t mm mm mm mm mm mm kg 0.5 M8 x 1.25 (^28 8 30 13 6) GPXLC05, GPXLC0, GPCO5, GPCO6, GPMP5, GPMP6, GPCSC5, GPCSC
0.9 M10 x 1.50 28 8 30 13 6 0. 1.25 M12 x 1.75 28 8 30 13 6 0. 1.5 M14 x 2.00 32 9 46 16 10 GPXLC1, GPCO7/8, GPMP7/8, GPCSC7/
1.9 M16 x 2.00 32 9 46 16 10 0. 2.25 M18 x 2.50 32 9 46 16 10 0. 3.12 M20 x 2.50 41 13 56 19 11 GPXLC2, GPCO10, GPMP10, GPCSC
3.8 M22 x 2.50 41 13 56 19 11 0. 5 M24 x 3.00 54 16 68 28 12 GPXLC3, GPCO13, GPMP13, GPCSC
6.25 M27 x 3.00 54 16 68 28 12 0. 8 M30 x 3.50 60 20 92 33 13 GPXLC4, GPCO16, GPMP16, GPCSC
9 M33 x 3.50 60 20 92 33 13 1. 10 M36 x 4.00 60 20 92 33 13 1. 12.5 M39 x 4.00 (^75 24 105 39 19) GPXLC5, GPCO18/20, GPMP18/20, GPCSC18/
15 M42 x 4.50 75 24 105 39 19 2.
OL
b f d c e a b f d c e a
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Cáncamos con espiga (macho) Generalmente según DIN 580
- Material: acero al carbono, C
- Factor de seguridad: CMR = 6 x CMT
- Norma: generalmente según DIN 580
- Acabado: electrogalvanizado
- Certificación: 2.1 2.2 CE carga diámetro diámetro diámetro diámetro longitud espesor altura peso máxima rosca de la base exterior interior base cada de trabajo ojo ojo 100 uds a b c d e f g t mm mm mm mm mm mm mm kg 0.07 M 6 x 1.00 20 36 20 13 6 36 5. 0.14 M 8 x 1.25 20 36 20 13 6 36 5. 0.23 M 10 x 1.50 25 45 25 17 8 45 10. 0.34 M 12 x 1.75 30 54 30 20.5 10 53 16. 0.49 M 14 x 2.00 35 63 35 27 12 60 29. 0.7 M 16 x 2.00 35 63 35 27 12 62 30. 0.9 M 18 x 2.50 40 72 40 30 14 71 42. 1.2 M 20 x 2.50 40 72 40 30 14 71 42. 1.5 M 22 x 2.50 45 81 45 39 14 80 62. 1.8 M 24 x 3.00 50 90 50 36 18 90 90. 2.5 M 27 x 3.00 50 90 50 39 18 90 88. 3.2 M 30 x 3.50 65 108 60 45 22 109 159 4.3 M 33 x 3.50 65 108 60 45 22 110 167 4.6 M 36 x 4.00 75 126 70 54 26 128 235 6.1 M 39 x 4.00 75 126 70 54 26 130 266 6.3 M 42 x 4.50 85 144 80 63 30 147 403 8 M 45 x 4.50 85 144 80 63 35 150 521 8.6 M 48 x 5.00 100 166 90 68 35 168 632 11.5 M 56 x 5.50 110 184 100 78 38 187 879 16 M 64 x 6.00 120 206 110 90 42 208 1240 20 M 72 x 6.00 150 260 140 100 50 260 2293 28 M 80 x 6.00 170 296 160 112 55 298 3200 40 M 100 x 6.00 190 330 180 130 60 330 4800
E-
Este catálogo puede contener información que no ha sido actualizada desde su publicación y que, por tanto, ha quedado obsoleta.
CÁNCAMOS 10 Cáncamos con tuerca (hembra) Generalmente según DIN 582
- Material: acero al carbono, C
- Factor de seguridad: CMR = 6 x CMT
- Norma: generalmente según DIN 582
- Acabado: electrogalvanizado
- Certificación: 2.1 2.2 CE carga diámetro diámetro diámetro diámetro espesor altura peso máxima rosca de la base exterior interior base cada de trabajo ojo ojo 100 uds a b c d e f t mm mm mm mm mm mm kg 0.07 M 6 x 1.00 20 36 20 8.5 36 5. 0.14 M 8 x 1.25 20 36 20 8.5 36 5. 0.23 M 10 x 1.50 25 45 25 10 45 9. 0.34 M 12 x 1.75 30 54 30 11 53 16 0.49 M 14 x 2.00 35 63 35 13 60 25. 0.7 M 16 x 2.00 35 63 35 13 62 24 0.9 M 18 x 2.50 40 72 40 16 71 36 1.2 M 20 x 2.50 40 72 40 16 71 35. 1.5 M 22 x 2.50 45 81 45 18 80 51. 1.8 M 24 x 3.00 50 90 50 20 90 75. 2.5 M 27 x 3.00 50 90 50 20 90 102 3.2 M 30 x 3.50 65 108 60 25 109 125 4.3 M 33 x 3.50 65 108 60 25 110 131 4.6 M 36 x 4.00 75 126 70 30 128 208 6.1 M 39 x 4.00 75 126 70 30 130 210 6.3 M 42 x 4.50 85 144 80 35 147 305 8 M 45 x 4.50 85 144 80 35 150 407 8.6 M 48 x 5.00 100 166 90 40 168 502 8.6 M 52 x 5.00 110 184 100 45 187 830 11.5 M 56 x 5.50 110 184 100 45 187 669 16 M 64 x 6.00 120 206 110 50 208 930 21 M 72 x 6.00 150 260 140 60 260 1500
E-
