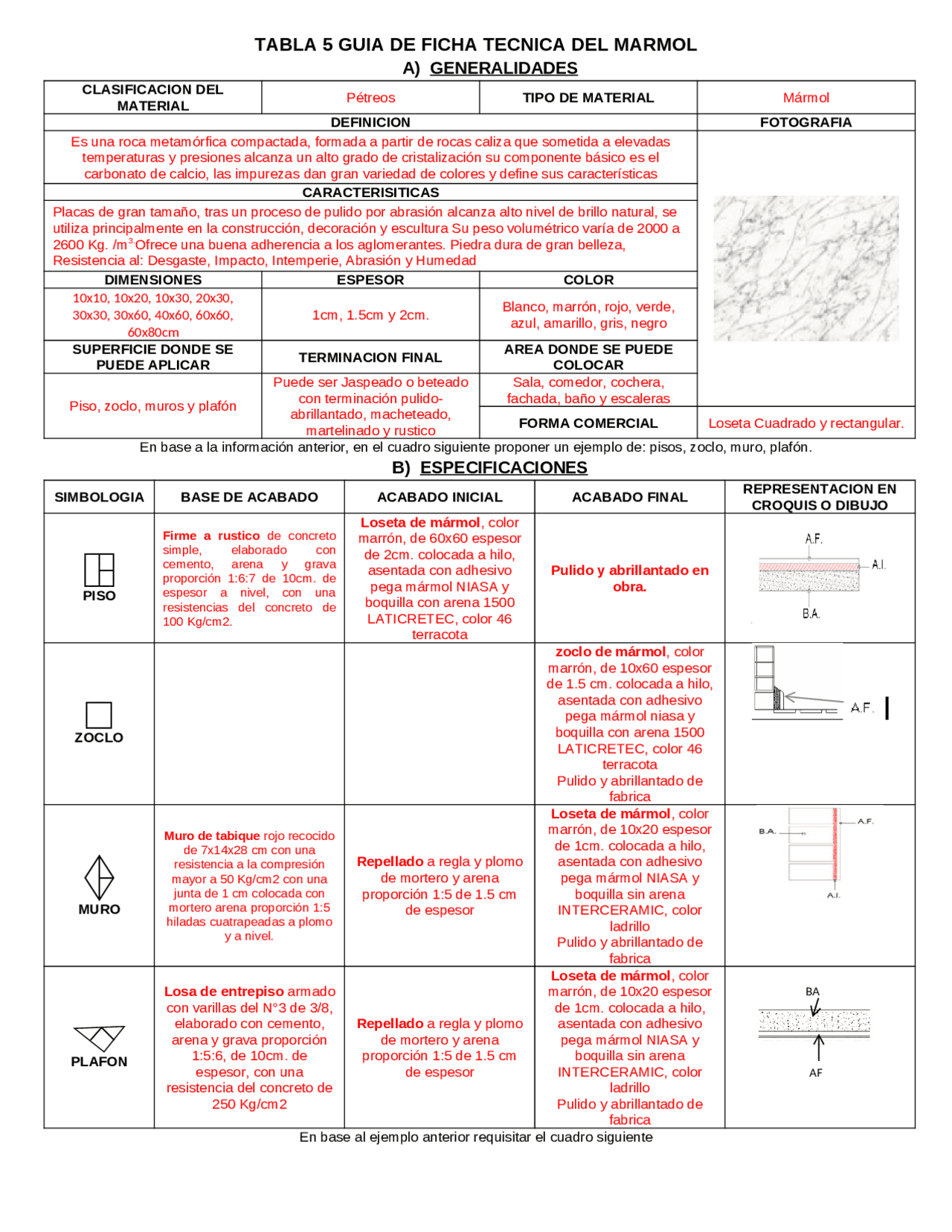

TABLA 5 GUIA DE FICHA TECNICA DEL MARMOL
A) GENERALIDADES
CLASIFICACION DEL
MATERIAL Pétreos^ TIPO DE MATERIAL^ Mármol DEFINICION FOTOGRAFIA Es una roca metamórfica compactada, formada a partir de rocas caliza que sometida a elevadas temperaturas y presiones alcanza un alto grado de cristalización su componente básico es el carbonato de calcio, las impurezas dan gran variedad de colores y define sus características CARACTERISITICAS Placas de gran tamaño, tras un proceso de pulido por abrasión alcanza alto nivel de brillo natural, se utiliza principalmente en la construcción, decoración y escultura Su peso volumétrico varía de 2000 a 2600 Kg. /m3.Ofrece una buena adherencia a los aglomerantes. Piedra dura de gran belleza, Resistencia al: Desgaste, Impacto, Intemperie, Abrasión y Humedad DIMENSIONES ESPESOR COLOR 10x10, 10x20, 10x30, 20x30, 30x30, 30x60, 40x60, 60x60, 60x80cm 1cm, 1.5cm y 2cm. Blanco, marrón, rojo, verde, azul, amarillo, gris, negro SUPERFICIE DONDE SE PUEDE APLICAR TERMINACION FINAL^
AREA DONDE SE PUEDE
COLOCAR
Piso, zoclo, muros y plafón Puede ser Jaspeado o beteado con terminación pulido- abrillantado, macheteado, martelinado y rustico Sala, comedor, cochera, fachada, baño y escaleras FORMA COMERCIAL Loseta Cuadrado y rectangular. En base a la información anterior, en el cuadro siguiente proponer un ejemplo de: pisos, zoclo, muro, plafón.
B) ESPECIFICACIONES
SIMBOLOGIA BASE DE ACABADO ACABADO INICIAL ACABADO FINAL
REPRESENTACION EN
CROQUIS O DIBUJO
PISO
Firme a rustico de concreto simple, elaborado con cemento, arena y grava proporción 1:6:7 de 10cm. de espesor a nivel, con una resistencias del concreto de 100 Kg/cm2. Loseta de mármol , color marrón, de 60x60 espesor de 2cm. colocada a hilo, asentada con adhesivo pega mármol NIASA y boquilla con arena 1500 LATICRETEC, color 46 terracota Pulido y abrillantado en obra. ZOCLO zoclo de mármol , color marrón, de 10x60 espesor de 1.5 cm. colocada a hilo, asentada con adhesivo pega mármol niasa y boquilla con arena 1500 LATICRETEC, color 46 terracota Pulido y abrillantado de fabrica MURO Muro de tabique rojo recocido de 7x14x28 cm con una resistencia a la compresión mayor a 50 Kg/cm2 con una junta de 1 cm colocada con mortero arena proporción 1: hiladas cuatrapeadas a plomo y a nivel. Repellado a regla y plomo de mortero y arena proporción 1:5 de 1.5 cm de espesor Loseta de mármol , color marrón, de 10x20 espesor de 1cm. colocada a hilo, asentada con adhesivo pega mármol NIASA y boquilla sin arena INTERCERAMIC, color ladrillo Pulido y abrillantado de fabrica PLAFON Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Repellado a regla y plomo de mortero y arena proporción 1:5 de 1.5 cm de espesor Loseta de mármol , color marrón, de 10x20 espesor de 1cm. colocada a hilo, asentada con adhesivo pega mármol NIASA y boquilla sin arena INTERCERAMIC, color ladrillo Pulido y abrillantado de fabrica En base al ejemplo anterior requisitar el cuadro siguiente BA AF
C) PROCESO CONSTRUCTIVO EN PISO
MATERIALES UTILIZADOS PROCESO CONSTRUCTIVO DE COLOCACION O APLICACION
Loseta de mármol, color marrón, de 60x60 espesor de 2cm. colocada a hilo Adhesivo pega mármol NIASA Boquilla con arena 1500 LATICRETEC, color 46 terracota Clavos para concreto de 3” 1.- Verificar que los muros estén en escuadra 2.- Checar que el piso no tenga un desnivel mayor de medio centímetro. 3.- Limpieza de toda la superficie. 4.-Presentación de las losetas para ubicar el diseño y colocar los cortes en lugares poco visibles 5.-Tendido de hilos fijados por medio de clavos en direcciones perpendiculares entre si para asegurar la correcta alineación y nivelación de las losetas 6.- Se prepara el adhesivo pega mármol NIASA con agua según indicaciones del fabricante 7.- se extiende el adhesivo con la llana dentada sobre el firme y con los dientes se realizan surcos para colocar las losetas asentándola con el martillo de goma 8.- En caso necesario de realizar algún corte se realizara con la cortadora eléctrica con disco de diamante 9.- Verificara constantemente la correcta nivelación y alineación con el nivel de mano y escuadra de metal 10.- se deja reposar durante un día para aplicar la boquilla con arena 1500 LATICRETEC color 46 terracota extendiéndola con una escoba para que penetre en las juntas y se cura durante dos días 11.- Se realiza la limpieza del mármol 12.-Se pule y abrillanta
HERRAMIENTAS O EQUIPO REQUERIDO
Nivel de mano Martillo de goma Martillo de uña Cuchara de albañil Hilo reventón Llana metálica Cortadora eléctrica disco diamante Escoba Escuadra de metal Pulidora de 175RPM
100 Kg/cm2. PISO 7 Firme a rustico de concreto simple, elaborado con cemento, arena y grava proporción 1:6:7 de 10cm. de espesor a nivel, con una resistencias del concreto de 100 Kg/cm2. Se espolvorea color platina en toda la superficie Se coloca molde de abanico , y se aplica presión para su estampado en el concreto. Concreto estampado victoria Stone de pisos moctezuma PLAFON 1 Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Se aplica una capa de mortero arena cernida proporción 1:6 (Lisa) Aplicación de sellador comex 1:5 y doble capa de pintura arilica mate color rojo cardenal comex PLAFON 2 Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Repellado a regla y nivel de mortero y arena proporción 1:5 de 1.5 cm de espesor Loseta de mármol , color verde, de 10x20 espesor de 1cm. colocada a hilo, asentada con adhesivo pega mármol NIASA Pulido y abrillantado de fabrica PLAFON 3 Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Repellado a regla y nivel de mortero y arena proporción 1:5 de 1.5 cm de espesor Aplicación de sellador comex 1:5 y doble capa de pintura vinimex mate color rojo cardenal comex En base al ejemplo anterior requisita el cuadro siguiente
F) PROCESO CONSTRUCTIVO EN PISO 2
MATERIALES UTILIZADOS PROCESO CONSTRUCTIVO DE COLOCACION O APLICACION
Loseta de mármol, color marrón, de 30x30 espesor de 1.5cm. colocada a hilo Adhesivo pega mármol NIASA Boquilla con arena 1500 LATICRETEC, color 46 terracota Clavos para concreto 1.- Verificar que los muros estén en escuadra 2.- Checar que el piso no tenga un desnivel mayor de medio centímetro. 3.- Limpieza de toda la superficie. 4.-Presentación de las losetas para ubicar el diseño y colocar los cortes en lugares poco visibles 5.-Tendido de hilos fijados por medio de clavos en direcciones perpendiculares entre si para asegurar la correcta alineación y nivelación de las losetas 6.- Se prepara el adhesivo pega mármol NIASA con agua según indicaciones del fabricante 7.- se extiende el adhesivo con la llana dentada sobre el firme y con los dientes se realizan surcos para colocar las losetas asentándola con el martillo de goma 8.- En caso necesario de realizar algún corte se realizara con la cortadora eléctrica con disco de diamante 9.- Verificara constantemente la correcta nivelación y alineación con el nivel de mano y escuadra de metal 10.- Se deja reposar durante un día para aplicar la boquilla con arena 1500 LATICRETEC color 46 terracota extendiéndola con una escoba para que penetre en las juntas y se cura durante dos días 11.- Se realiza la limpieza del mármol 12.-Se pule y abrillanta
HERRAMIENTAS O EQUIPO REQUERIDO
Nivel de mano Martillo de goma Martillo de uña Cuchara de albañil Hilo reventón Llana metálica Cortadora eléctrica disco diamante Escoba Escuadra de metal Pulidora de 175RPM Flexómetro Regla de MaderA Mezclera BA AF BA AF BA AF
Instituto Politécnico Nacional
C entro de E studios C ientíficos y T ecnológicos N°7 “C uauhtémoc ”
Ejemplo FICHA TECNICA materiales para acabados
G) GENERALIDADES
CLASIFICACION DEL
MATERIAL Aglomerados^ TIPO DE MATERIAL^ Mortero DEFINICION FOTOGRAFIA
Los morteros son mezclas plásticas obtenidas con un aglomerante, arena y agua, que sirven
para unir las piedras o ladrillos que integran las obras y para revestir muros por medio de
aplanados o revocos (repellado).
CARACTERISITICAS
Mezcla compuesta de aglomerante (cal, yeso, mortero-cemento), arena y agua, que fragua o endurece en un determinado tiempo y se aplica directamente sobre el muro por medio de un revoco o repellado, para unir ladrillos o piedras, proteger al muro de las inclemencias del tiempo, o posteriormente aplicar un aplanado fino. DIMENSIONES ESPESOR COLOR Depende del área donde se aplicara. 1cm, 1.5cm y 2cm.^ gris SUPERFICIE DONDE SE PUEDE APLICAR
TERMINACION FINAL AREA DONDE SE PUEDE
COLOCAR
muro y plafón. Liso, (rayado o caracoleado) y (revoco, repellado o rustico) Sala, comedor, cochera, fachada, baño y escaleras FORMA COMERCIAL Saco de 20kg. elaborado de forma manual en obra En base a la información anterior, en el cuadro siguiente proponer un ejemplo de: pisos, zoclo, muro, plafón.
H) ESPECIFICACIONES
SIMBOLOGIA BASE DE ACABADO ACABADO INICIAL ACABADO FINAL REPRESENTACION EN CROQUIS O DIBUJO
MURO 1
Muro de tabique rojo recocido de 7x14x28 cm con una resistencia a la compresión mayor a 50 Kg/cm2 con una junta de 1 cm colocada con mortero arena proporción 1: hiladas cuatrapeadas a plomo y a nivel. Repellado a regla y plomo de mortero y arena proporción 1:5 de 1.5 cm de espesor Se aplica una capa de mortero arena cernida proporción 1:6 afinada para obtener una superficie lisa Papel tapiz vinilisimo auto adherible modelo vintage foliage color azul de 0.65x2.50mts MURO 2 Muro de tabique rojo recocido de 7x14x28 cm con una resistencia a la compresión mayor a 50 Kg/cm2 con una junta de 1 cm colocada con mortero arena proporción 1: hiladas cuatrapeadas a plomo y a nivel. Aplanado rayado a regla y plomo de mortero y arena proporción 1:5 de 1.5 cm de espesor Tirol planchado BEXEL, aplicación de sellador 5x COMEX y pintura vinimex ultra color arena supremo 733 MURO 3 Muro de tabique rojo recocido de 7x14x28 cm con una resistencia a la compresión mayor a 50 Kg/cm2 con una junta de 1 cm colocada con mortero arena proporción 1: hiladas cuatrapeadas a plomo y a nivel. Repellado a regla y plomo de mortero y arena proporción 1:5 de 1.5 cm de espesor Loseta de mármol , color verde, de 20x30 espesor de 1cm. colocada a hueso e hilo, asentada con adhesivo pega mármol NIASA Pulido y abrillantado de fabrica PLAFON 1 Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Repellado a regla y nivel de mortero y arena proporción 1:5 de 1.5 cm de espesor Se aplica una capa de mortero arena cernida proporción 1:6 afinada para obtener una superficie lisa Aplicación de sellador 5x de COMEX y pintura vinimex mate color blanco amanecer 756 PLAFON 2 Losa de entrepiso armado con varillas del N°3 de 3/8, elaborado con cemento, arena y grava proporción 1:5:6, de 10cm. de espesor, con una resistencia del concreto de 250 Kg/cm Aplanado rayado a regla y nivel de mortero y arena proporción 1:5 de 1.5 cm de espesor Tirol rustico BEXEL, aplicación de sellador 5x COMEX y pintura vinimex mate color blanco amanecer 756 BA AF BA AF
