Esta práctica calificada se centra en el diseño e implementación de filtros activos pasa bajos de primer orden rc, tanto inversores como no inversores. Los estudiantes deben diseñar filtros con diferentes frecuencias de corte y ganancias, validando sus resultados en matlab/simulink. La práctica también incluye un ejercicio de análisis de un filtro pasa bajos no inversor, donde se deben determinar los valores de r y c y la frecuencia a la cual el voltaje de salida es el 95% del voltaje de entrada.
Tipo: Resúmenes
1 / 10
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

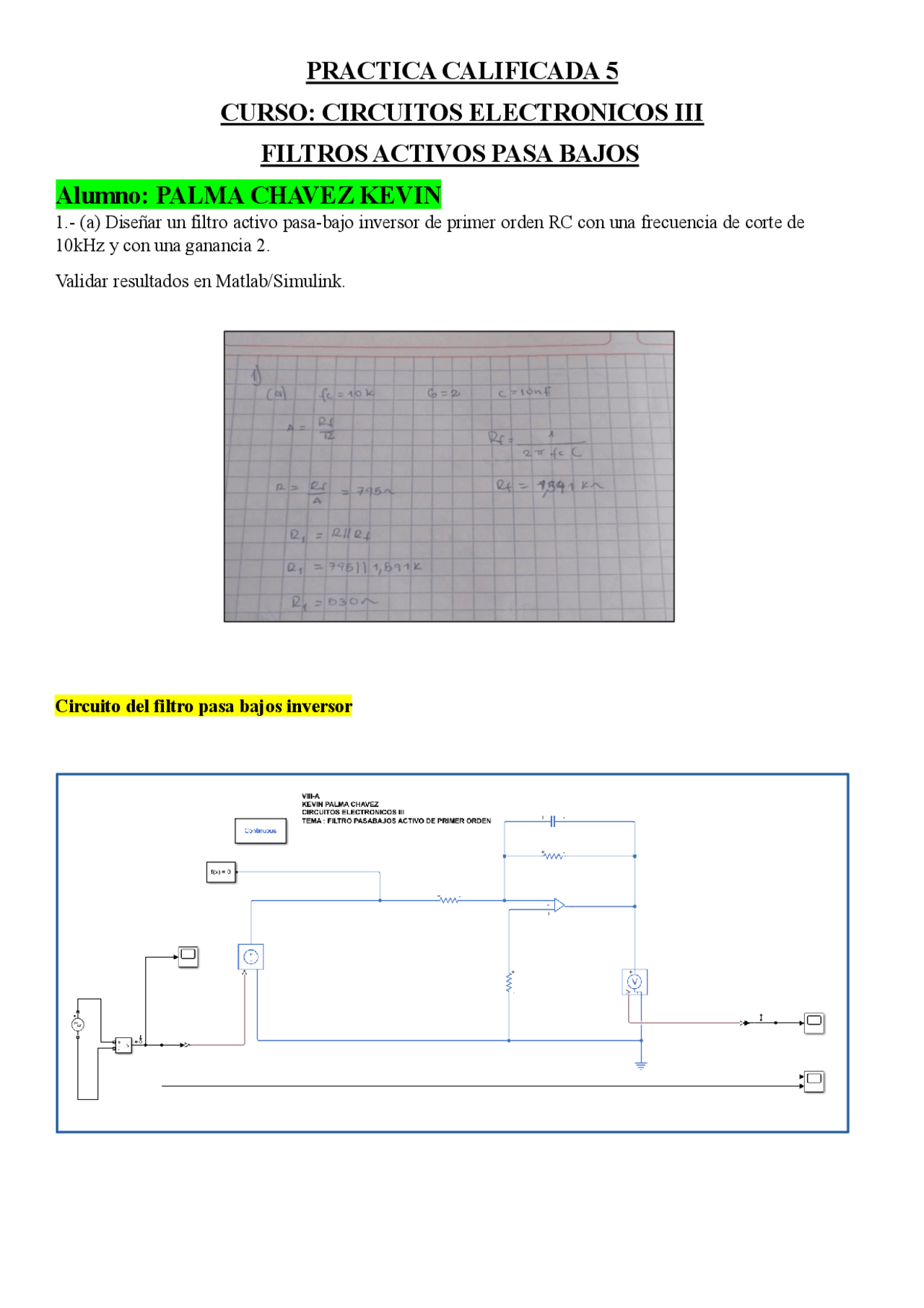

1.- (a) Diseñar un filtro activo pasa-bajo inversor de primer orden RC con una frecuencia de corte de 10kHz y con una ganancia 2. Validar resultados en Matlab/Simulink. Circuito del filtro pasa bajos inversor
(b) Diseñar un filtro activo pasa-bajo inversor de primer orden RC con una frecuencia de corte de 20kHz y con una ganancia 3. Validar resultados en Matlab/Simulink. Diagrama de bode del circuito 1A
2.- (a) Diseñar un filtro activo pasa-bajo no inversor de primer orden RC con una frecuencia de corte de 10kHz y con una ganancia 2. Validar resultados en Matlab/Simulink. Circuito del filtro pasa bajos no inversor
(b) Diseñar un filtro activo pasa-bajo no inversor de primer orden RC con una frecuencia de corte de 20kHz y con una ganancia 3. Validar resultados en Matlab/Simulink. Diagrama de bode del circuito 2A
3.- (a) Para el siguiente circuito filtro, determinar los valores de R y C. Considere el grafico adjunto de la ganancia de voltaje. Validar en Matlab/Simulink
Circuito del filtro pasa bajos no inversor Diagrama de bode del circuito 3A
Circuito del filtro pasa bajos no inversor Diagrama de bode del circuito 3B
