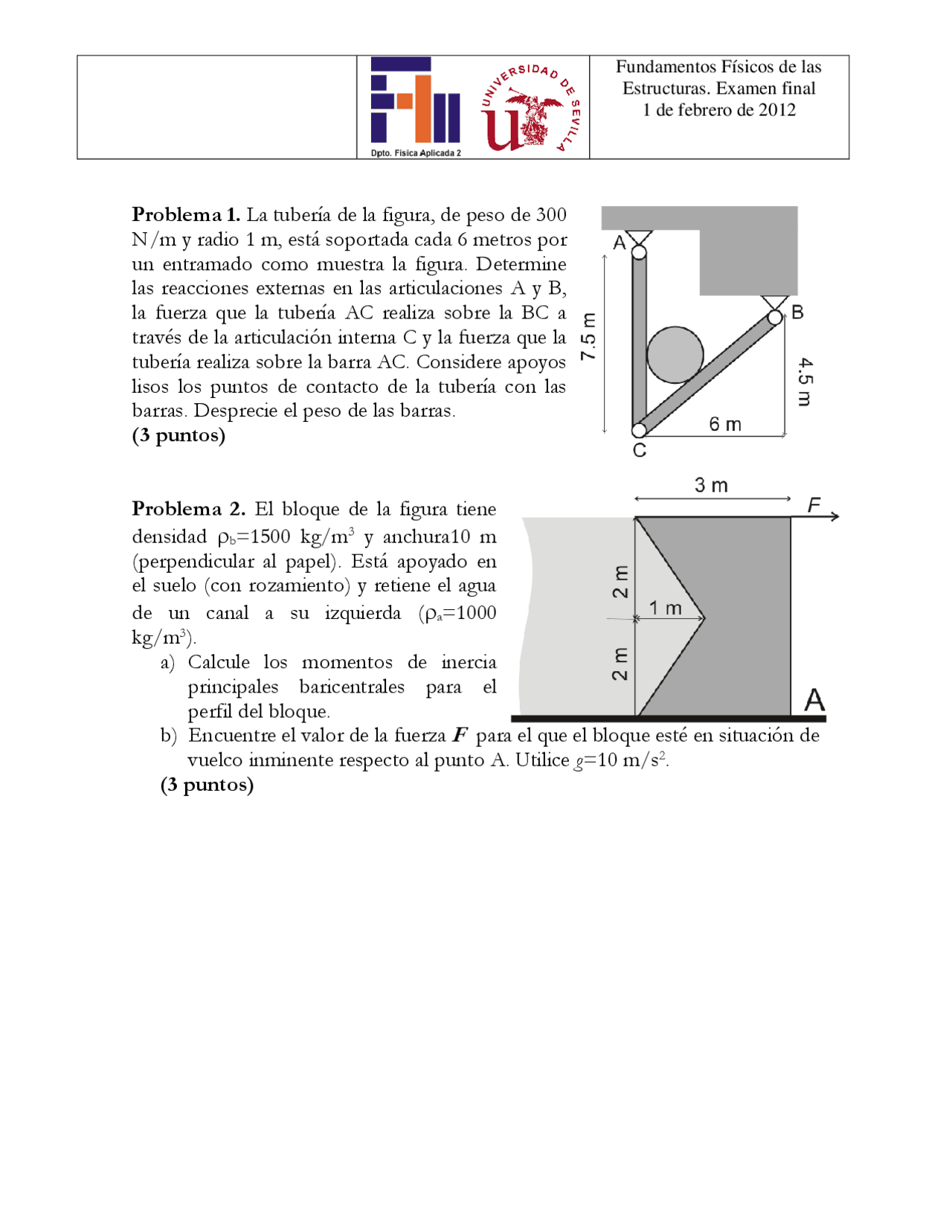

Fundamentos Físicos de las
Estructuras. Examen final
1 de febrero de 2012
Problema 1. La tubería de la figura, de peso de 300
N/m y radio 1 m, está soportada cada 6 metros por
un entramado como muestra la figura. Determine
las reacciones externas en las articulaciones A y B,
la fuerza que la tubería AC realiza sobre la BC a
través de la articulación interna C y la fuerza que la
tubería realiza sobre la barra AC. Considere apoyos
lisos los puntos de contacto de la tubería con las
barras. Desprecie el peso de las barras.
(3 puntos)
Problema 2. El bloque de la figura tiene
densidad b=1500 kg/m3 y anchura10 m
(perpendicular al papel). Está apoyado en
el suelo (con rozamiento) y retiene el agua
de un canal a su izquierda (a=1000
kg/m3).
a) Calcule los momentos de inercia
principales baricentrales para el
perfil del bloque.
b) Encuentre el valor de la fuerza
F
para el que el bloque esté en situación de
vuelco inminente respecto al punto A. Utilice g=10 m/s2.
(3 puntos)
