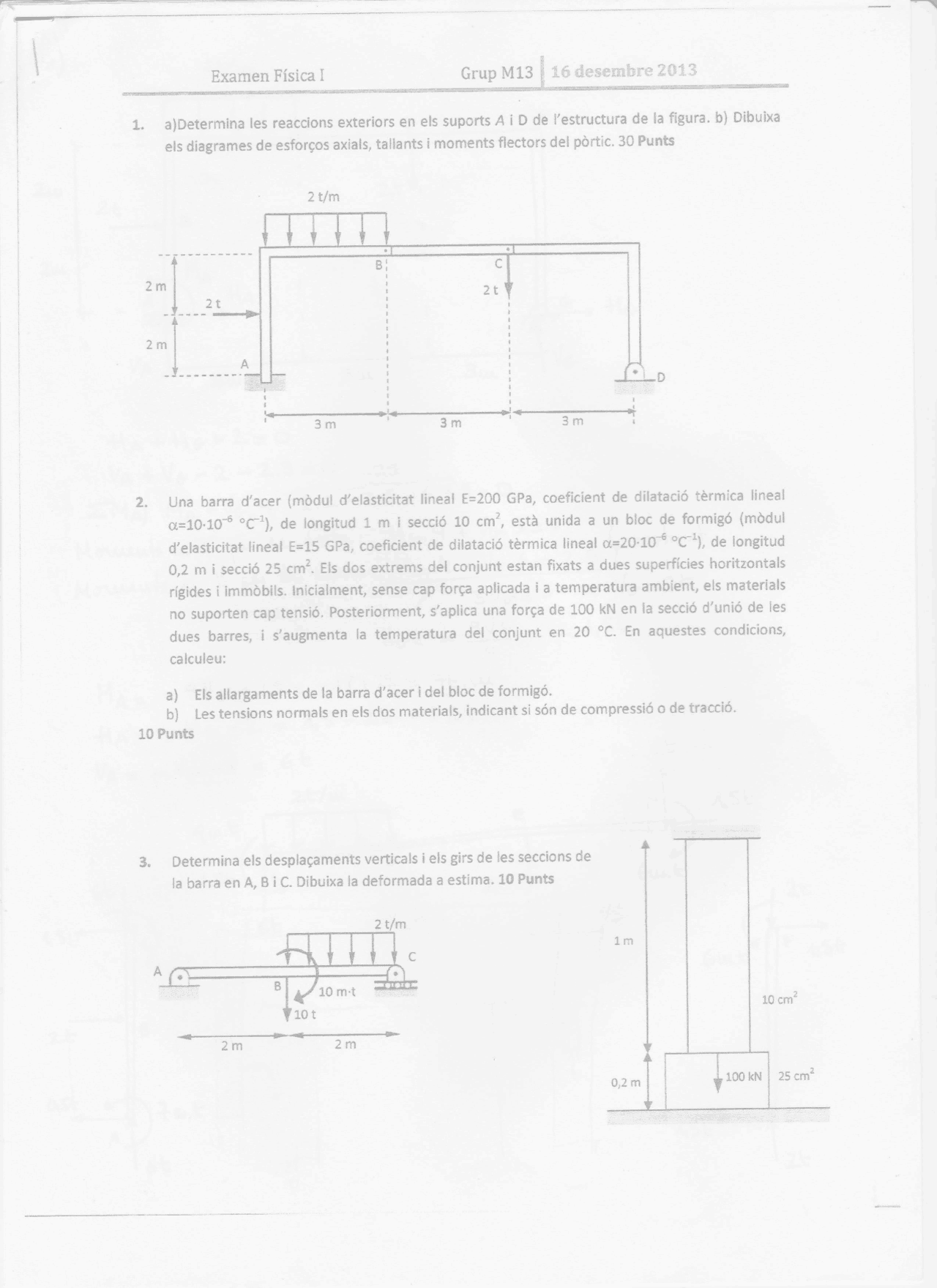

Examen Física 1 Grup M13 i 16 desembre 2013 1. ajDetermina les reaccions exteriors en els suports A1D de "estructura de la figura. b) Dibuixa | els diagrames de esforcos axials, tallants i moments flectors del pórtic. 30 Punts 2t/m 2. Una barra d'acer (módul d'elasticitat lineal E=200 GPa, coeficient de dilatació térmica lineal =10-10"* 20”), de longitud 1 m ¡ secció 10 cm”, está unida a un bloc de formigó (módul d'elasticitat lineal E=15 GPa, coeficient de dilatació térmica lineal 0=20-10 2C**), de longitud 0,2 mi secció 25 cm?. Els dos extrems del conjunt estan fixats a dues superficies horitzontals rígides i immobils. Inicialment, sense cap forca aplicada ¡ a temperatura ambient, els materials no suporten cap tensió. Posteriorment, s'aplica una forca de 100 kN en la secció d'unió de les dues barres, ¡ s'augmenta la temperatura del conjunt en 20 *C. En aquestes condicions, calculeu: a) Els allargaments de la barra d'acer i del bloc de formigó. b) Les tensions normals en els dos materials, indicant si són de compressió o de tracció. 10 Punts 3. Determina els desplacaments verticals i els girs de les seccions de la barra en A, Bi C. Dibuixa la deformada a estima. 10 Punts 2tm TA 6 10cm* 2m 2m 4 02m | 100 kN | 25cm*
