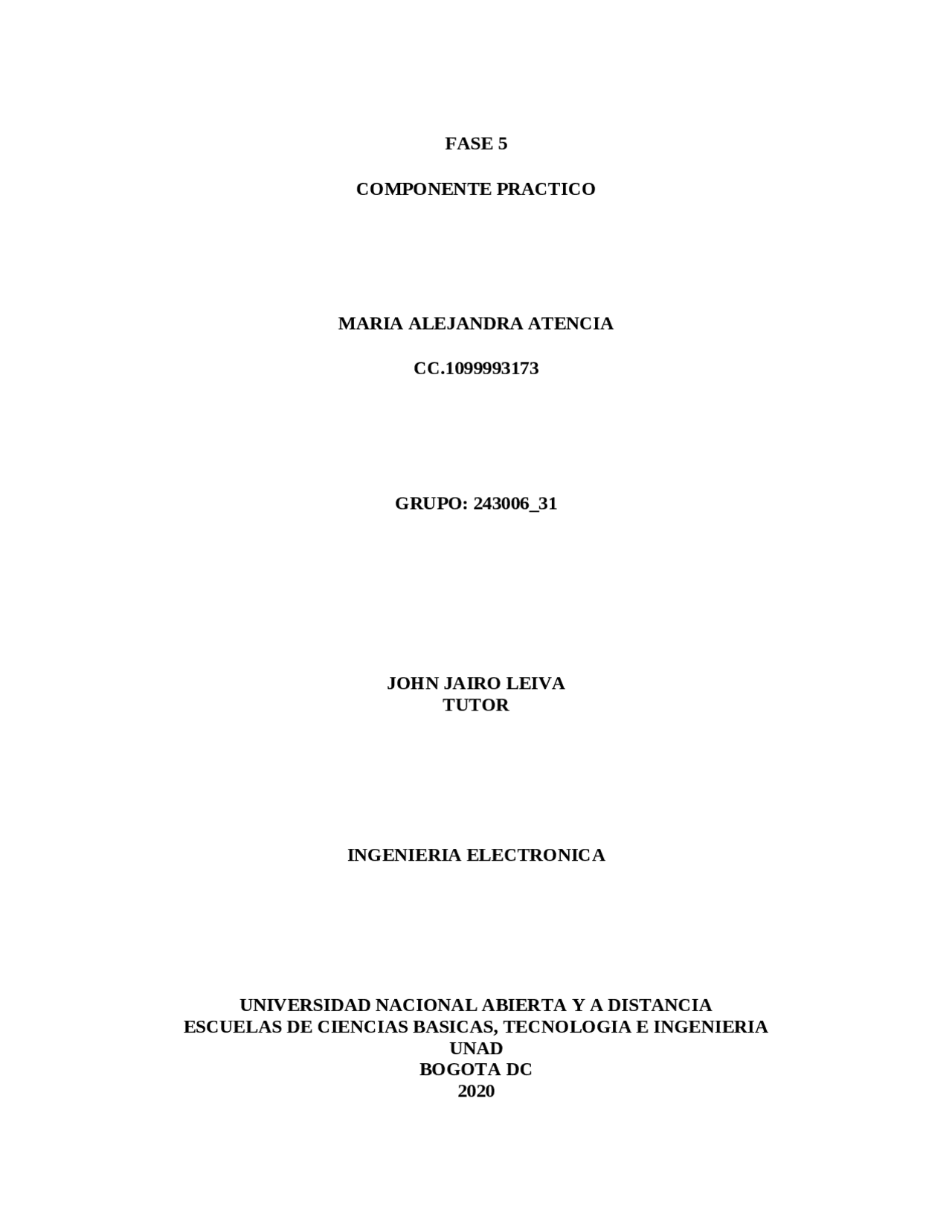

FASE 5
COMPONENTE PRACTICO
MARIA ALEJANDRA ATENCIA
CC.1099993173
GRUPO: 243006_31
JOHN JAIRO LEIVA
TUTOR
INGENIERIA ELECTRONICA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELAS DE CIENCIAS BASICAS, TECNOLOGIA E INGENIERIA
UNAD
BOGOTA DC
2020
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
fisica componente practico 2020, Ejercicios de Física
fisica moderna, ejercicios de electromagnetismo
Tipo: Ejercicios
2019/2020
1 / 20
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga fisica componente practico 2020 y más Ejercicios en PDF de Física solo en Docsity!
FASE 5
COMPONENTE PRACTICO
MARIA ALEJANDRA ATENCIA
CC.
GRUPO: 243006_
JOHN JAIRO LEIVA
TUTOR
INGENIERIA ELECTRONICA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELAS DE CIENCIAS BASICAS, TECNOLOGIA E INGENIERIA
UNAD
BOGOTA DC
INTRODUCCION
Se presenta el desarrollo de la práctica del componente practico de la fase 5 del curso electrónica análoga, realizando las diferentes simulaciones mediante Proteus y Multisim
Primera Práctica: Interruptor Crepuscular. Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa instrumentos electrónicos. Su primera asignación es presentar trabajando en equipo con cuatro compañeros, una solución llamada interruptor crepuscular, el cual permite automatizar el encendido y apagado de una lámpara según las condiciones de iluminación existentes, de modo tal, que esta, permanezca encendida por ejemplo durante la noche y apagada durante el día. Fig. 1 Diagrama esquemático del sistema. Fuente: Autor. 1.1 Cada participante debe realizar el montaje usando PROTEUS del circuito interruptor crepuscular propuesto en el que se evidencie el correcto funcionamiento del mismo.
Podemos evidenciar el circuito interruptor crepuscular montado en proteus y las mediciones de los diferentes instrumentos en estado de luz encendida y luz apagada. 1.2 Luego de la puesta en marcha del circuito se debe realizar las siguientes mediciones Usando el multímetro mida:
- Voltaje RMS (Eficaz) del primario y secundario del Transformador. utilizando el voltímetro AC. Medida en simulador Primario 120v Secundario 9.7v
- Voltaje Pico del Primario y Secundario del Transformador. utilizando el osciloscopio.
Segunda Práctica: Amplificador de Baja Señal con JFET. Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa instrumentos electrónicos. Su segunda asignación es presentar trabajando en equipo con cuatro compañeros, una solución llamada amplificador de baja señal con JFET, el cual permite restaurar señales débiles en los diferentes circuitos de transmisión y recepción de información las especificaciones dadas para el diseño son las siguientes: Señal de entrada: 300mV a 1Khz senoidal. Referencia del JFET: 2N ID= 3mA, VD= 10V, VGS (off)= -8V, VCC= 20V. De catálogo se tiene que: IDSS puede Variar de 2mA a 20mA… para este diseño se trabajara IDSS=16mA. Figura No. 2. Diagrama esquemático del amplificador Fuente Autor.
2.1 Cada participante debe realizar el montaje sobre PROTEUS del circuito amplificador de baja señal con JFET propuesto en el que se evidencie el correcto funcionamiento del mismo. Evidenciamos el circuito amplificador JFET montado en proteus y una imagen mostrando la simulación con las diferentes mediciones solicitadas y el osciloscopio. 2.2 Luego de la puesta en marcha del circuito se debe realizar las siguientes mediciones
- Amplitud de la señal de salida usando el Osciloscopio. Medida en simulador 2V - Valor de VGS.
Tercera Práctica: Mezclador de Señal con Amplificador Operacional Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa instrumentos electrónicos. Su tercera asignación es presentar trabajando en equipo con cuatro compañeros, una solución llamada mezclador de señal con amplificador operacional, el cual permite combinar la información de varias señales provenientes de fuentes diferentes y entregar una salida a través de un único canal, un ejemplo de esto se puede apreciar al escuchar a través de un equipo de sonido las voces provenientes de varios micrófonos. Para lograr tal fin, cuentan con el amplificador operacional LM324, una fuente dual de +-9VDC y tres señales de entrada sinusoidales con los siguientes parámetros: V3= 1Vp, 1Khz. V4= 2Vp, 500Hz. V5= 1Vp, 3Khz. Figura No. 3. Diagrama Esquemático del Mezclador Fuente: Autor.
3.1 Cada participante debe realizar el montaje sobre MULTISIM LIVE del circuito mezclador de señal con amplificador operacional propuesto en el que se evidencie el correcto funcionamiento del mismo. Podemos evidenciar el circuito mezclador de señales con amplificador operacional y las diferentes mediciones solicitadas con osciloscopio a la salida de cada amplificador operacional y el sumador.
6.4Vp 3.3 Presente en el informe una reflexión de lo aprendido durante la realización de la práctica. Logre aprender el funcionamiento de circuito integrado LM324, el cual trae internamente cuatro amplificadores operacionales que se pueden configurar en la forma que nosotros deseamos para cumplir con el objetivo esperado. Cuarta Práctica: Luces Audio Rítmicas de 3 Canales Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa instrumentos electrónicos. Su cuarta asignación es presentar trabajando en equipo con los mismos compañeros, una solución llamada luces audio rítmicas de 3 canales, La cual permite que según el rango de frecuencias seleccionados por canal se pueda encender un led, de manera tal que al recibir una señal de audio los led se enciendan según el ritmo de los tonos, para el diseño se solicita un canal para las notas bajas uno para notas medias y uno para notas altas, se dispone nuevamente del amplificador operacional LM324 para implementar los filtros activos de segundo orden. Figura No. 4. Diagrama Esquemático primer filtro Fuente: Autor.
Figura No. 5. Diagrama Esquemático segundo filtro Fuente: Autor. Figura No. 6. Diagrama Esquemático tercer filtro Fuente: Autor.
Circuito 1 de 100Hz Circuito 2 de 800Hz
Circuito 3 de 3kHz .2 Luego de la puesta en marcha de cada filtro activo se deben realizar las siguientes mediciones.
- La amplitud de la señal de salida del filtro. para una señal sinusoidal de entrada de 100Hz, 800Hz y 3Khz. Medida en simulador 0Vp Medida en simulador 4.10V Medida en simulador 3.6V 4.4 Presente en el informe una reflexión de lo aprendido durante la realización de la práctica. Los filtros pasa banda son combinaciones de los filtros pasa bajos, al sumarse hacen que solo queden ciertas frecuencias que los dos permitan su paso, eliminando el resto no requerido para la señal.
Bibliografía Recuperado de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action? ppg=44&docID=11013154&tm= de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action? ppg=74&docID=11013154&tm= de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action? ppg=132&docID=11046653&tm=
