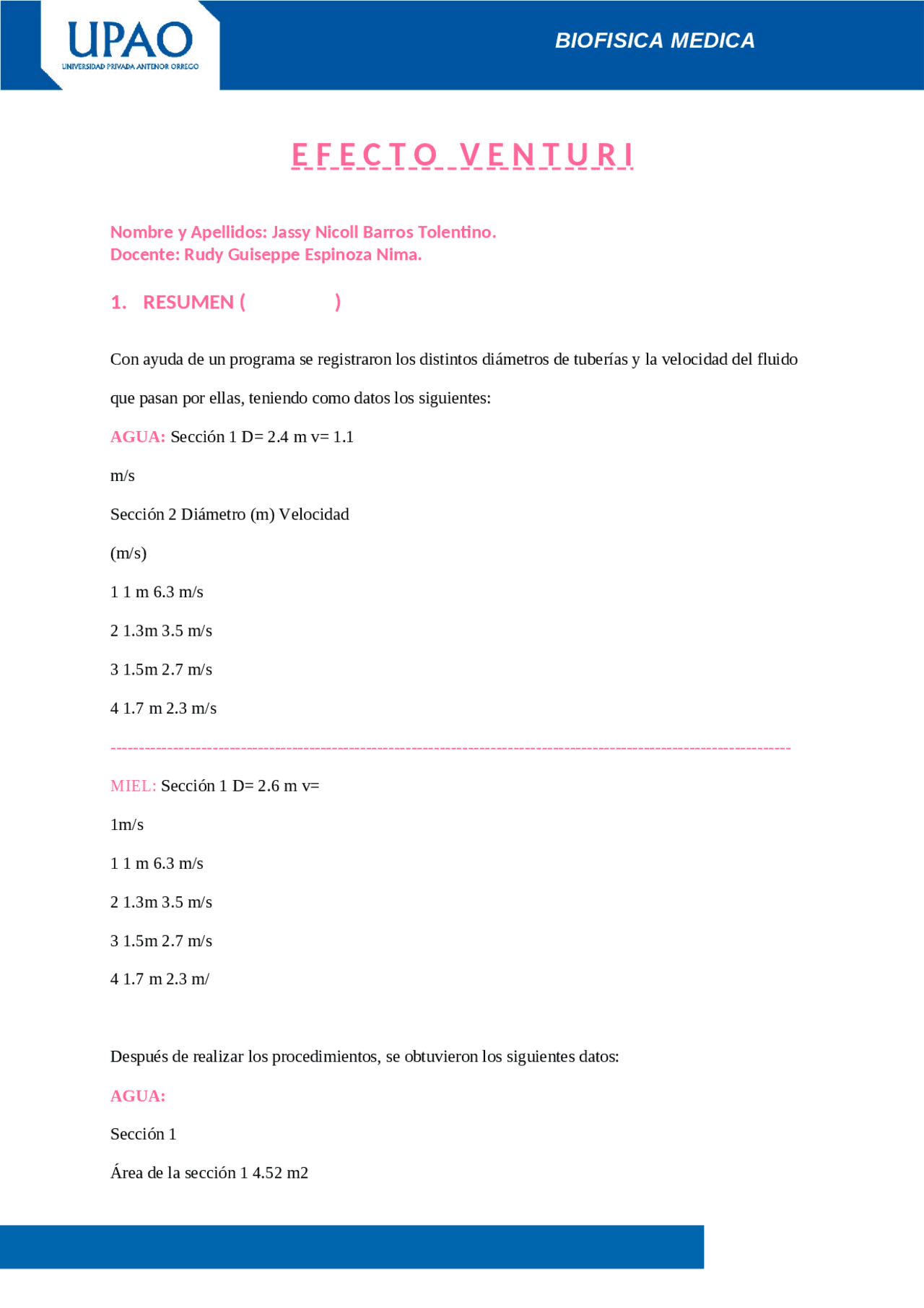

E F E C T O V E N T U R I
Nombre y Apellidos: Jassy Nicoll Barros Tolentino.
Docente: Rudy Guiseppe Espinoza Nima.
1. RESUMEN ( )
Con ayuda de un programa se registraron los distintos diámetros de tuberías y la velocidad del fluido que pasan por ellas, teniendo como datos los siguientes: AGUA: Sección 1 D= 2.4 m v= 1. m/s Sección 2 Diámetro (m) Velocidad (m/s) 1 1 m 6.3 m/s 2 1.3m 3.5 m/s 3 1.5m 2.7 m/s 4 1.7 m 2.3 m/s
MIEL: Sección 1 D= 2.6 m v= 1m/s 1 1 m 6.3 m/s 2 1.3m 3.5 m/s 3 1.5m 2.7 m/s 4 1.7 m 2.3 m/ Después de realizar los procedimientos, se obtuvieron los siguientes datos: AGUA: Sección 1 Área de la sección 1 4.52 m
Velocidad (m/s) 1.1 m/s Caudal (Q) (m3/s) 4,97 m3/s Flujo (ф1) 4970 kg/s Sección 2 Área de la sección 2 Velocidad Caudal Flujo (ф1) 1 0.79 m2 6.3 m/s 4.98 m3/s 4980 kg/s 2 1.33 m2 3.5 m/s 4.66 m3/s 4660 kg/s 3 1.77 m2 2.7 m/s 4.78 m3/s 4780 kg/s 4 2.27 m2 2.3 m/s 5.22 m3/s 5220 kg/s
ACEITE: Sección 1 Área de la sección 1 5.30 m Velocidad (m/s) 1m/s Caudal (Q) (m3/s) 5.30 m3/s Flujo (ф1) 5300 kg/s Sección 2 Área de la sección 2 Velocidad Caudal Flujo (ф1) 1 0.79 m2 6.3 m/s 4.98 m3 /s 4980 kg/s 2 0.95 m2 5.0 m/s 4.75 m3 /s 4750 kg/s 3 1.13 m2 4.4 m/s 4.97 m3 /s 4970 kg/s 4 1.54 m2 3.1 m/s 4.77 m3 /s 4770 kg/s
FLUIDO: MIEL
4. Anotar el valor d la densidad de la miel:
ρ= 1420 kg/m
5. Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección
D= 2.6 m ; v = 1 m/s
6. Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el
diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla
N° 2:
Tabla N°02: Diametro y velocidad del fluido en la sección 2, cuando el fluido es
Miel.
Seccion 1 Seccion 2
Sección 2
Diametro
(m)
Velocidad
(m/s)
1 1m 6.3 m/s
2 1.1m 5.0 m/s
3 1.2m 4.4 m/s
4 1.4m 3.1 m/s
7. ANÁLISIS, RESULTADOS Y DISCUSIÓN ( )
FLUIDO: AGUA
1. Completar la tabla N°03 con los datos obtenido en la tabla N° 01,
correspondiente para el agua.
Tabla N°03. Sección 1 Area de la sección 1 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 1 ) Sección 2 Area de la sección 2 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 2 )
4.52 m^2 1.
m/s
m
(^3) /s
Kg/s
1 0.79^ m
(^2) 6.3 m/s (^) 4.
m
(^3) /s 4980 kg/s
2 1.33 m
(^2) 3.5 m/s (^) 4.
m
(^3) /s 4660 kg/s
3 1.77^ m
(^2) 2.7 m/s (^) 4.
m
(^3) /s 4780 kg/s
4 2.27^ m
(^2) 2.3 m/s (^) 5.
m
(^3) /s 5220 kg/s
2. Halle el promedio del flujo 2:
Promedio ф 2 = (4980+4660+4780+5220)/4= 4910 kg/s
5. Halle el promedio del flujo 2:
Promedio ф 2 = (4980+4750+4970+4770)/4= 4867.5 kg/s
6. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico, y luego, anotar en la siguiente tabla: Tabla N°06.
RESULTADOS:
Sección AGUA^ MIEL
ф 1 ф 2 P 1 - P 2 ф 1 ф 2 P 1 - P 2
kg/s 7460 Pa 5300 kg/s 11207.5 Pa 2 4910 kg/s 4867. kg/s
DISCUSIÓN:
Podemos claramente notar que una reducción en el área trasversal por donde pasaría el líquido disminuye también el flujo de este. A su vez,si comparamos los dos líquidos, nos damos cuenta de que el más denso (en este caso la miel) va a poseer mayor diferencia de presiones que el menos denso (el agua). También podemos mencionar el hecho que por una menor área de sección van a pasar líquidos a mayor velocidad (esto se puede ver en las primeras tablas de resultados) y por lo tanto, mayor caudal.
n P 1 - P 2 (KPa)
19345 Pa
2 12000 Pa
3 9180 Pa
4305 Pa
8. CONCLUSIONES ( )
1. Explique en que consiste la arteriosclerosis y su relación con el efecto venturi.
Esta es una enfermedad causada por el engrosamiento de la placa en los
vasos sanguíneos producido al exceso de lípidos, llegando a dificultar el
paso de la sangre. Se puede dar relación con el efecto Venturi, puesto que se podría asumir
a la estructura y formal de la arteria sana como la sección 1 donde se escribe y explica sobre
el experimento, mientras que la sección 2 sería una arteria que presenta arterioesclerosis.
2. ¿Qué es regurgitación mitral? Y como afecta al corazón de la persona.
Es el retroceso de la sangre que pasa por la válvula mitral, dando a esto cada vez que el
ventrículo izquierdo se contrae, lo que traería como consecuencia el aumento volumétrico
de sangre y de presión de la aurícula izquierda.
También incrementa la presión en las venas pulmonares y aumentan el tamaño de la
aurícula izquierda con la finalidad de hacer fácil la llegada del exceso de sangre
perteneciente del ventrículo.
3. Explicar el efecto Venturi en el uso en máscaras para la administración de
concentraciones exactas de oxígeno, especialmente para controlar la FiO2.
Administrar oxígeno al 100% es peligroso, es necesario que se combine con aire del exterior,
puesto que tiene una concentración de oxígeno del 21%, dando la concentración de oxígeno
que se proporciona al paciente es de entre 26%-50%.
9. BIBLIOGRAFÍA ( ) El efecto Venturi, Importancia y aplicaciones.Ingeniería Química. 2020 (citado en 22 junio del 2021). https://www.ingenieriaquimicareviews.com/2020/08/efecto-venturi.html Arterioesclerosis. Genfar. 2016 (citado el 22 junio del 2021). https://www.genfar.com.co/arterioesclerosis/
